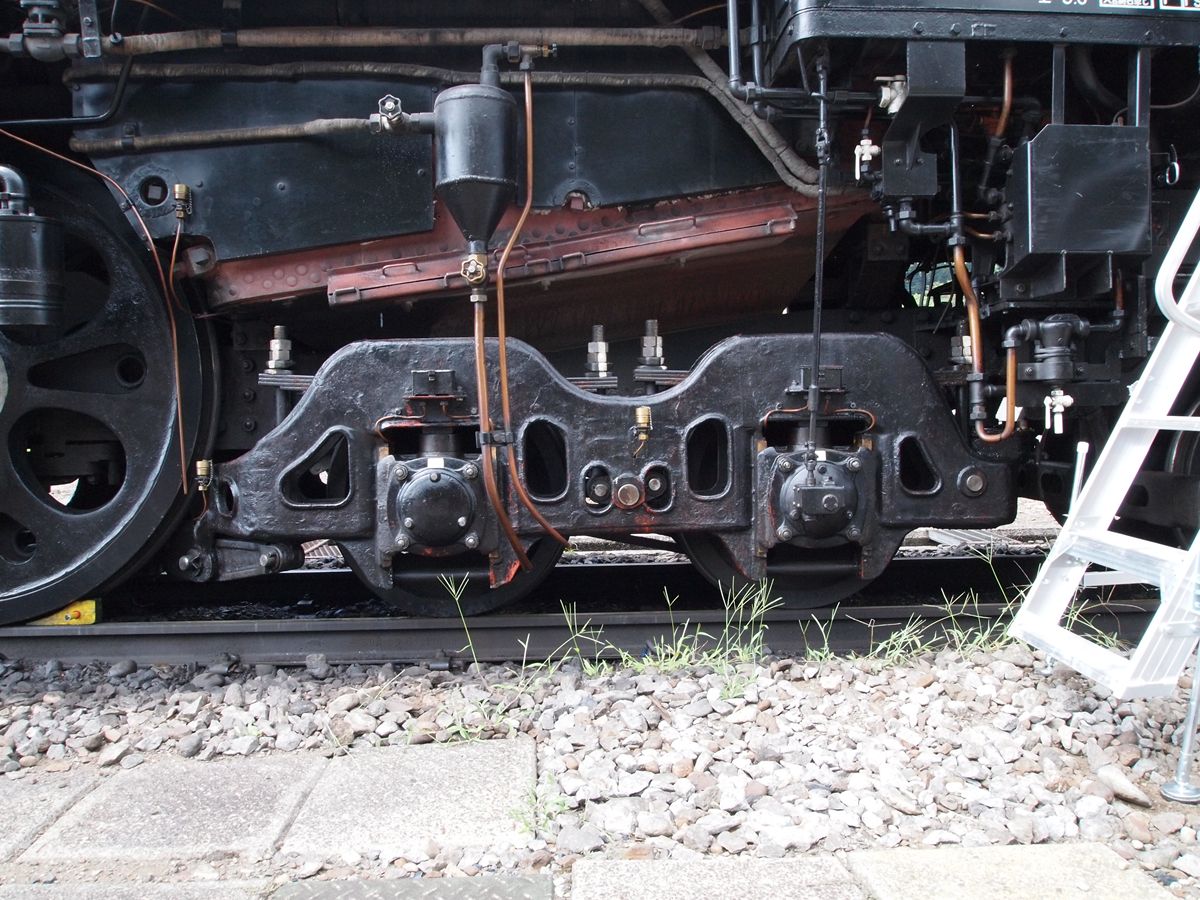

20120926a_001.JPGC6120の従台車、LT254。従台車は、先台車と同じく通常の台車構造とは異なるのだが、外見的には板バネが一体鋳鋼製の台車枠の「中」に収められている点が興味深い。

従台車と先台車の役割は、動輪を曲線部で進向させることである。そのため、通常の台車のように、真上から見て中心部に心皿があるのではなく、台車枠からずれた場所にある。

ホビダスのサイト「編集長敬白」でC61を復元中のレポートがあり、そこに、このことがよくわかる写真があるのでご覧いただきたい。
左に見える穴が心皿の座金である。このように、構造そのものが、通常のボギー台車と異なる。

上の写真でついでに説明すると、通常のボギー台車なら枕梁などがあるべき場所が剛結されている。この、枕木方向の横梁を「横控」という。

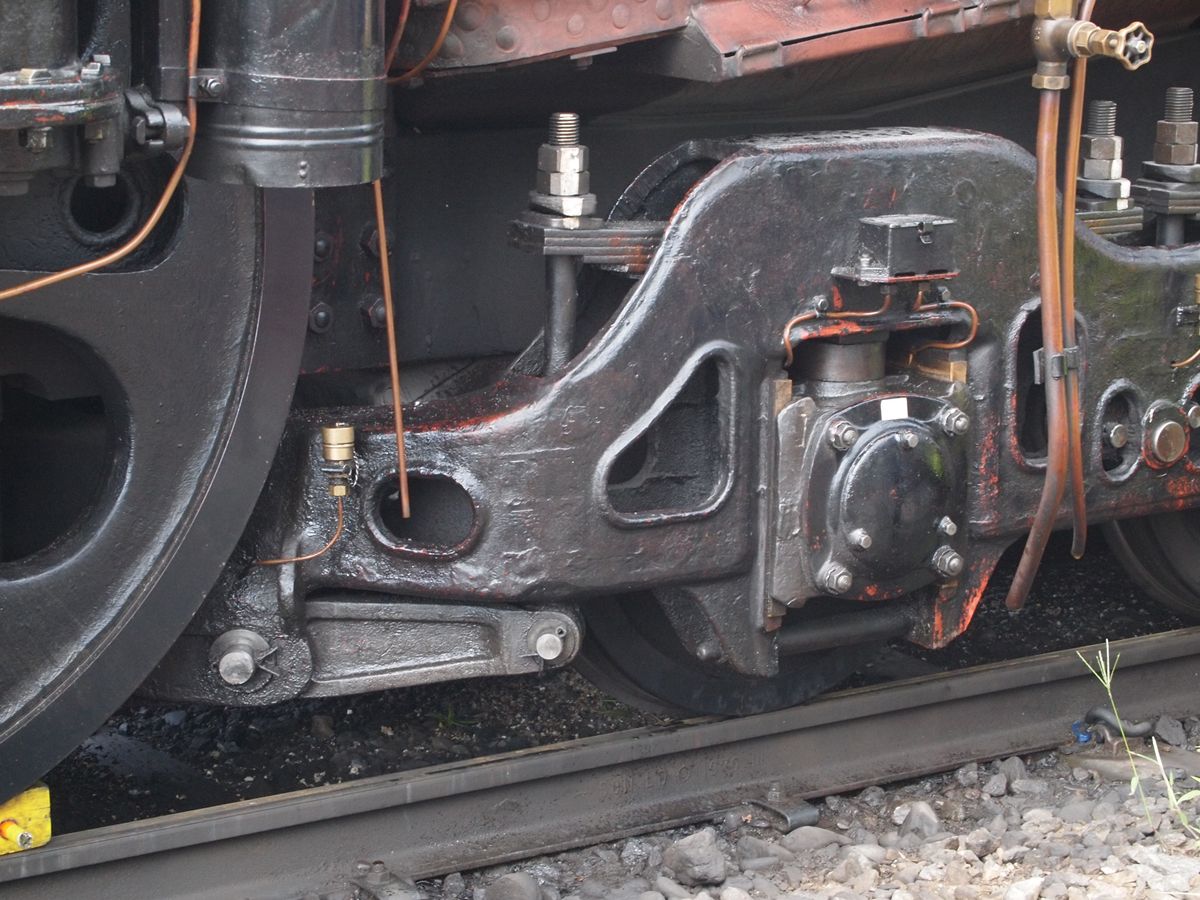

20120926a_000.JPG私が興味をもつ部分は、ここだ(わかりやすくするために画像を明るくした)。

軸バネ(板バネ)が、中空になった側梁の「中」にあるのだ。日本のハドソン機の従台車は狭いスペースになんとか収めているためにかなり立体的に工夫してあるのだが、この構造にもその妙味を見いだせる。鋳鋼製の一体成形の中、このスペースを空けておくという工程、実際に鋳る作業を見てみたいものだ。

なおこのLT253はC61・C62用で、台車枠の前側が下がっている。C60・D60・D61・D62用には同系で前側がもう少し高いLT254が使われており、のちに鋳鋼製ではなく溶接組み立て式とされたLT254Aというものがある。こちらはちょっと不格好だ。

<参考>
●LT254
(出典:wikipedia


●LT254A
保存機巡り~留萌市見晴公園・D613
39679, 39655, 49601, 他 (宗谷本線・稚内機関区 1973.08)

なお、テンダーの台車は通常のボギー台車に準じている。
余談。
20120413_005.JPG軸バネはコイルバネ、枕バネは2列の板バネだ。鋳鋼製台車枠のLT243。


<関連項目>
水上駅の転車台
水上駅の転車台の走行装置
