蒲原鉄道　ハ1　形式図（車両竣功図表）の続き。

テキスト起こしやめてすべてアップする。

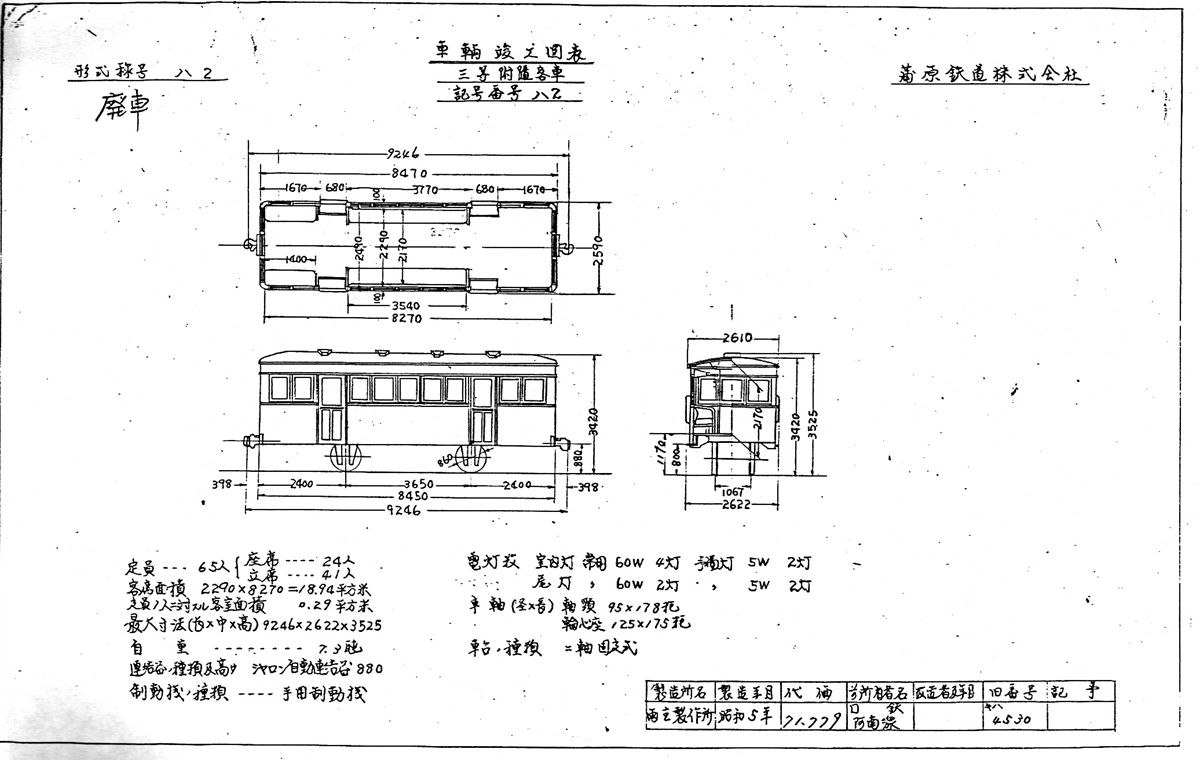

4d1d9ffa.jpg蒲原鉄道　ハ2　形式図

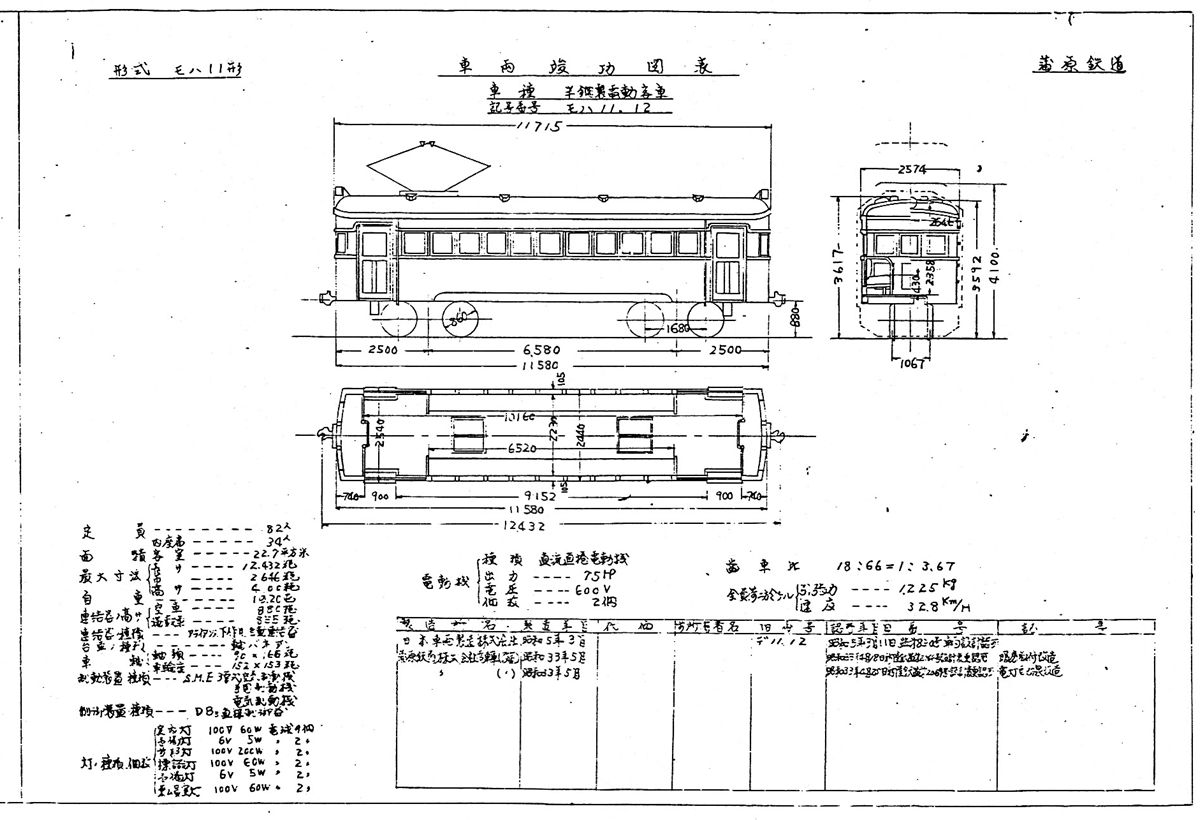

84738b33.jpg蒲原鉄道　モハ11　モハ12　形式図

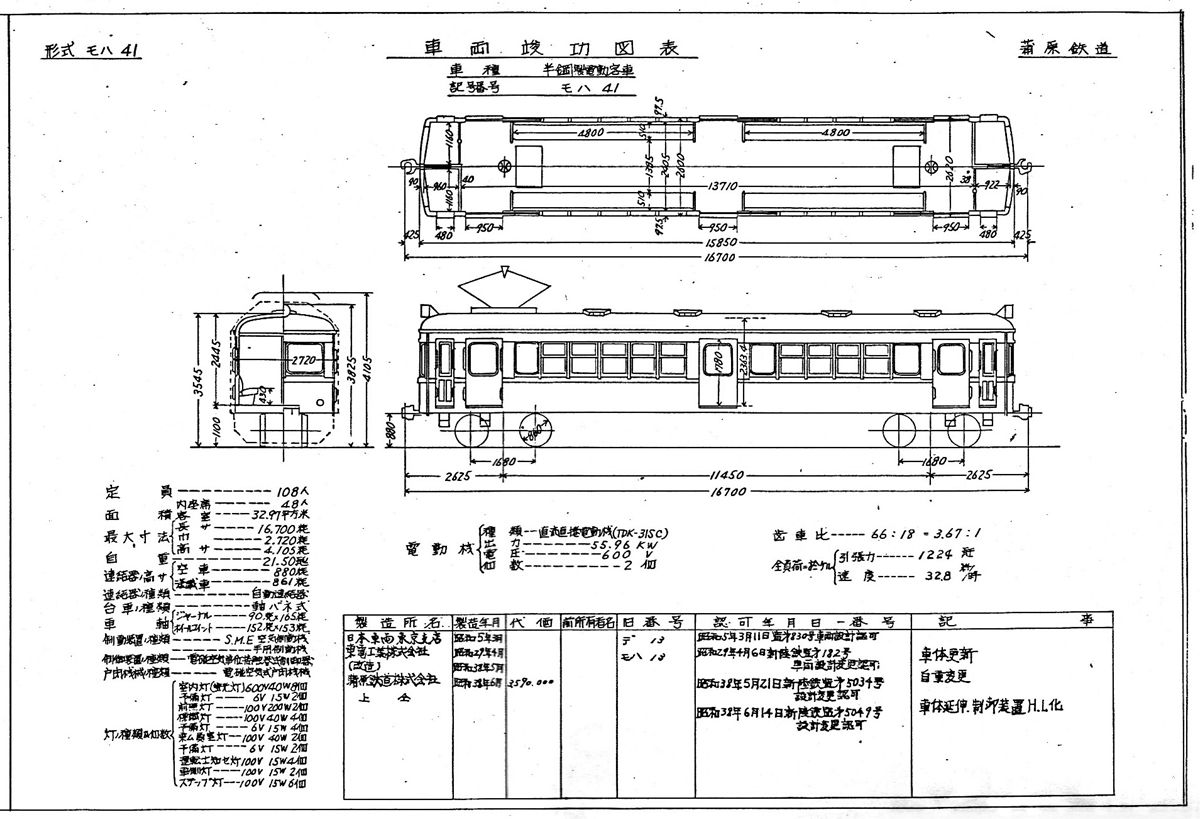

4b1cc4ec.jpg蒲原鉄道　モハ41　形式図

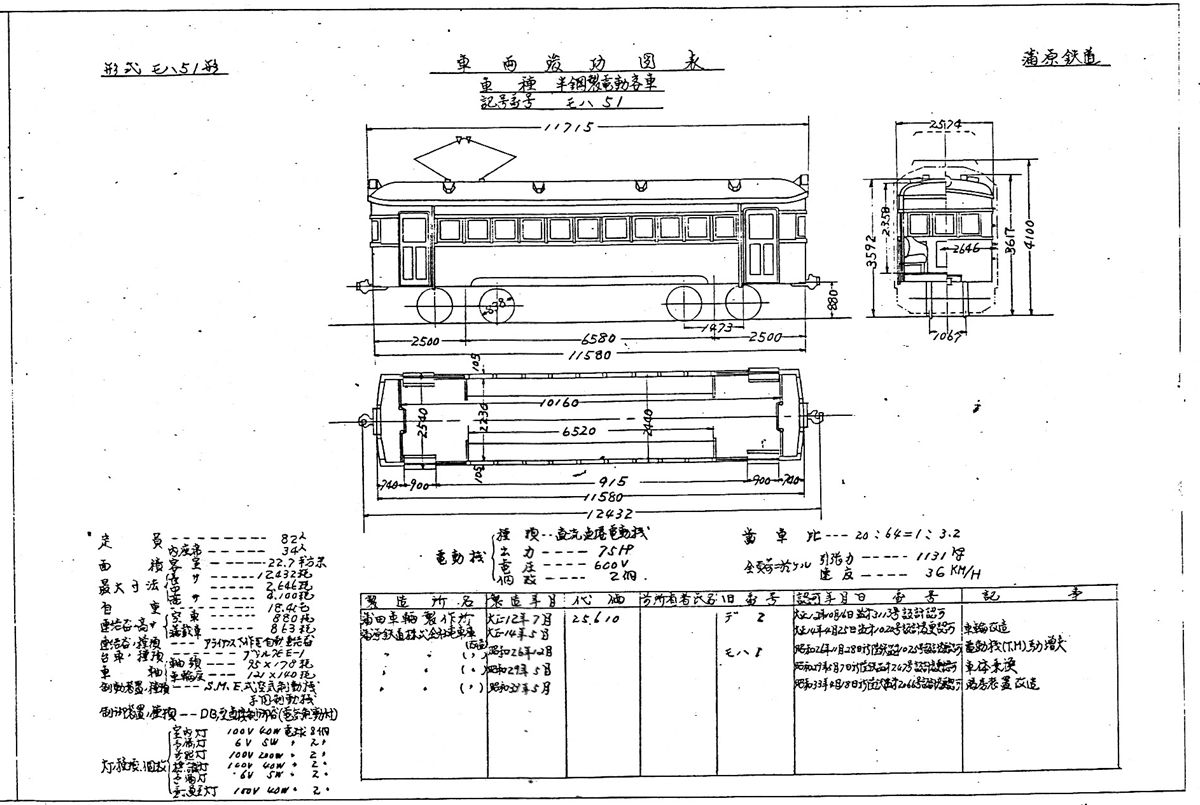

454e7ac5.jpg蒲原鉄道　モハ51　形式図

8df04fa5.JPGc83eea91.JPG（安田民俗資料館＝閉館中に保存してあるモハ51）

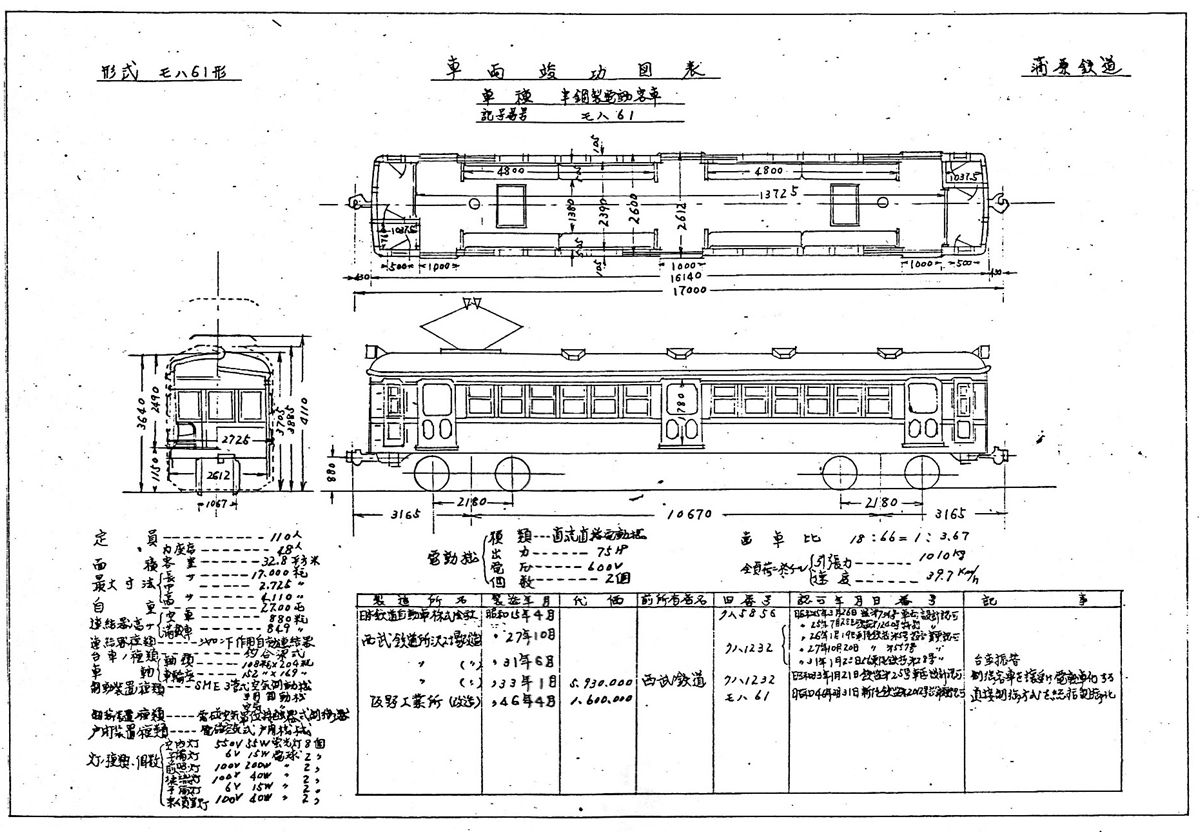

124a02e9.jpg蒲原鉄道　モハ61　形式図

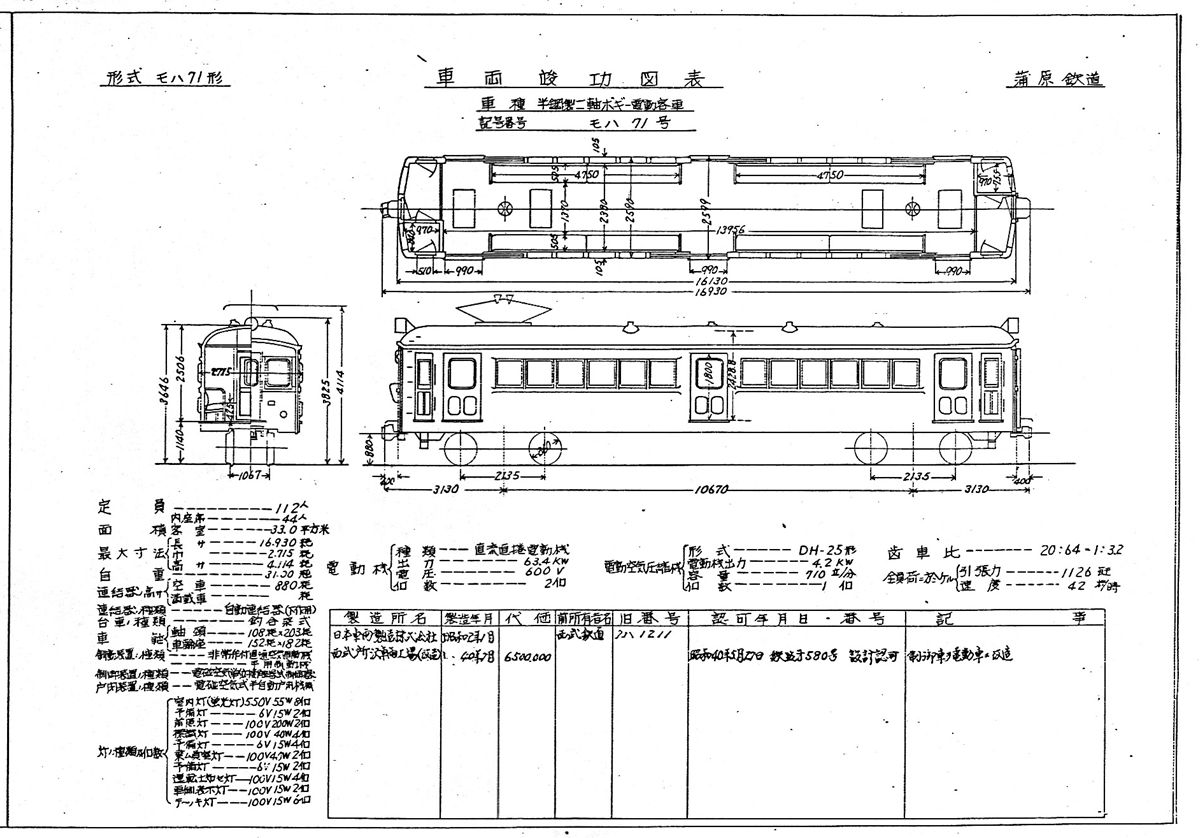

7925bc13.jpg蒲原鉄道　モハ71　形式図

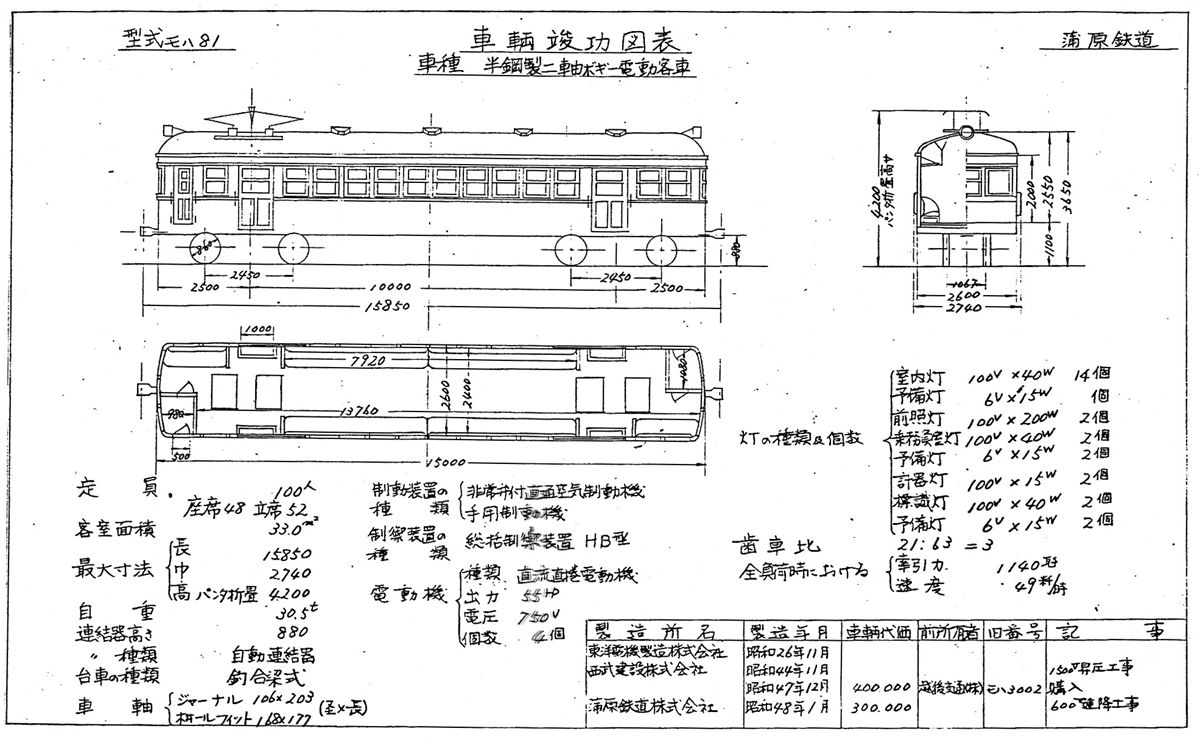

f5331553.jpg蒲原鉄道　モハ81　形式図

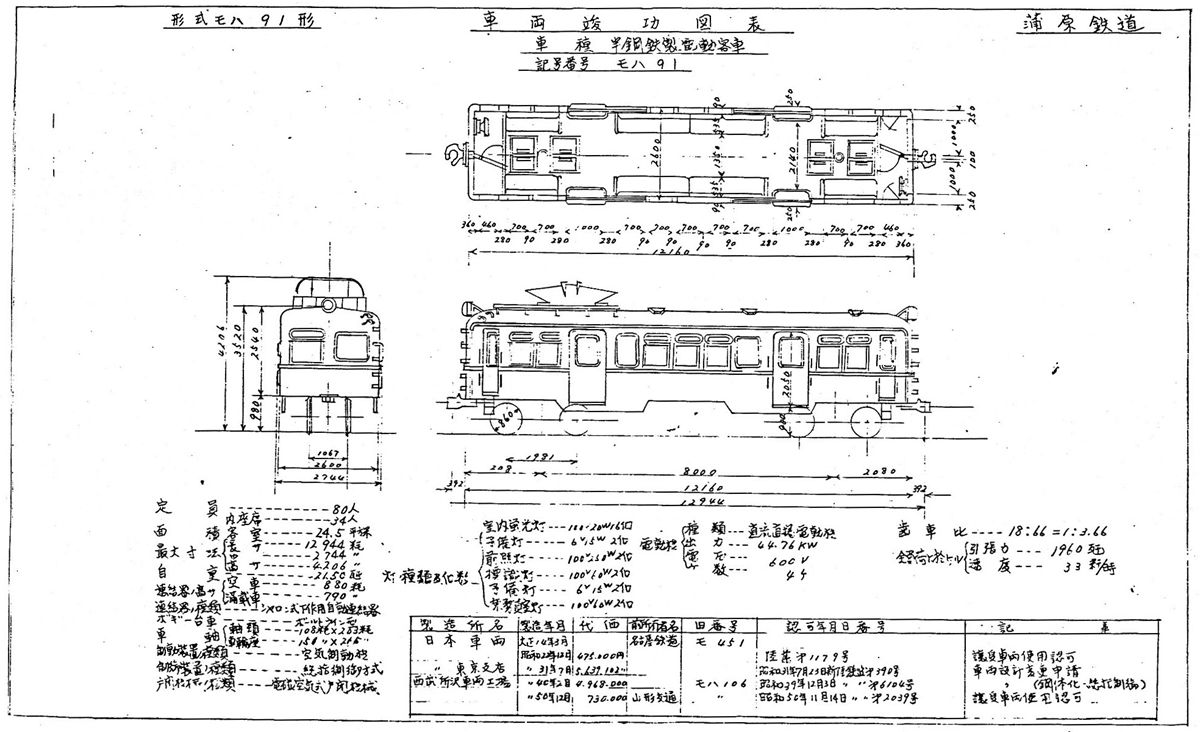

e222734a.jpg蒲原鉄道　モハ91　形式図

どなたかのなにかのお役に立てれば幸いです。
