蒲原鉄道 ダイヤ(昭和59年2月改正)の続き。資料性があるものとしてアップする。とくに記事はない。

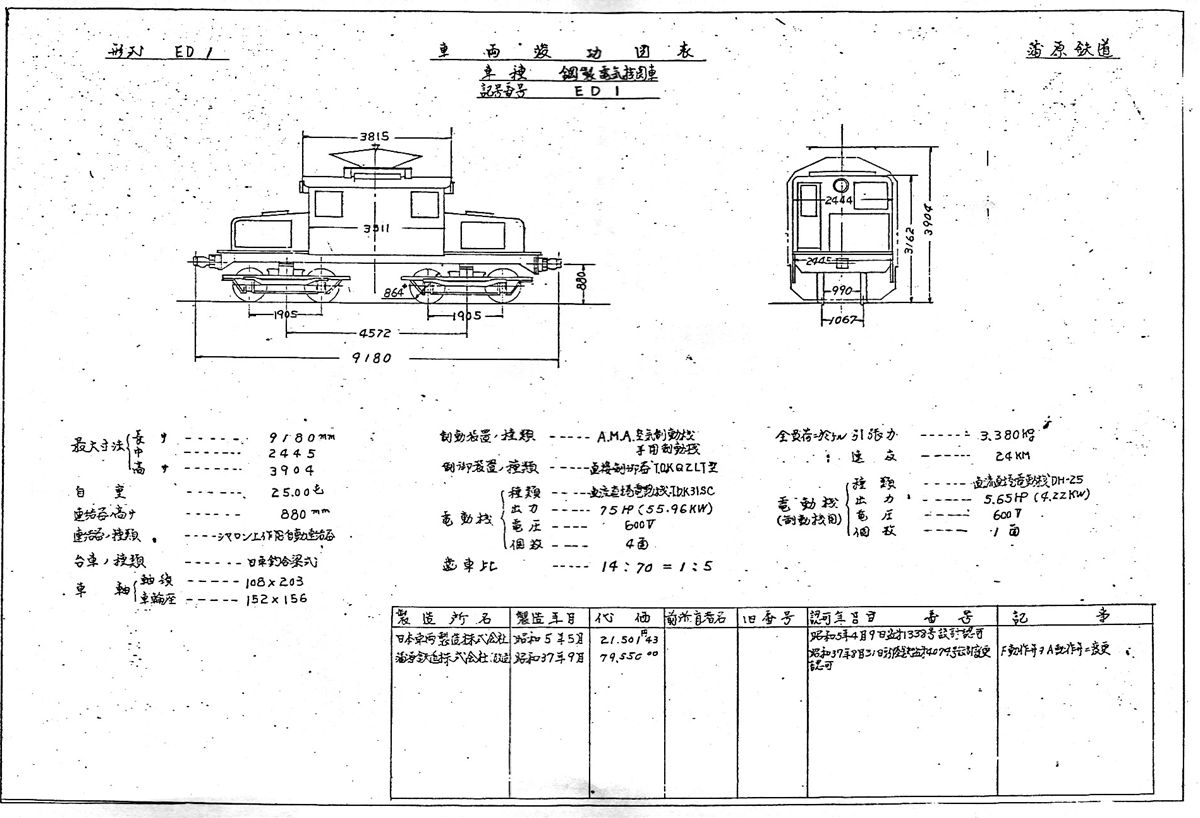

ED1.jpg記載事項を転記する。



形式ED1 車両竣功図表
車種 鋼製電気機関車
記号番号 ED1

最大寸法 長サ…9180mm
 : 巾…2445mm
 : 高サ…3904mm
自重…25.00屯(トン)
連結器高サ…880mm
連結器ノ種類…シャロン上作用自動連結器
台車ノ種類…日車釣合梁式
車軸 軸頚…108×203
 : 車輪座…152×156

制動装置ノ種類…A.M.A.空気制動機 手用制動機
制御装置ノ種類…直接制御器 T.D.K Q2LT型(注:東洋電機)
電動機 種類…直流直捲電動機 T.D.K 31SC(注:直流直巻)
 : 出力…75HP(55.96KW)
 : 電圧…600V
 : 個数…4箇
歯数比…14:70=1:5
全負荷ニ於ケル引張力…3380kg
 : 速度…24KM
電動機(制動機用) 種類…直流直捲電動機DH-25
 : 出力…5.65HP(4.22KW)
 : 電圧…600V
 : 個数…1箇


製造所名 日本車両製造株式会社
製造年月 昭和5年5月
代価 21,501円43
前所有者名
旧番号
認可年月日 昭和5年4月9日監第1338号設計認可(注:第=略字)
記事

製造所名 蒲原鉄道株式会社(改造)
製造年月 昭和37年9月
代価 79,550円00
前所有者名
旧番号
認可年月日 昭和37年8月31日○陸鉄監第4047号設計変更(注:○=判読不能だが「新」か?、第=略字)
記事 F動作弁ヲA動作弁ニ変更
