蒲原鉄道 クハ10 形式図(車両竣功図表)の続き。

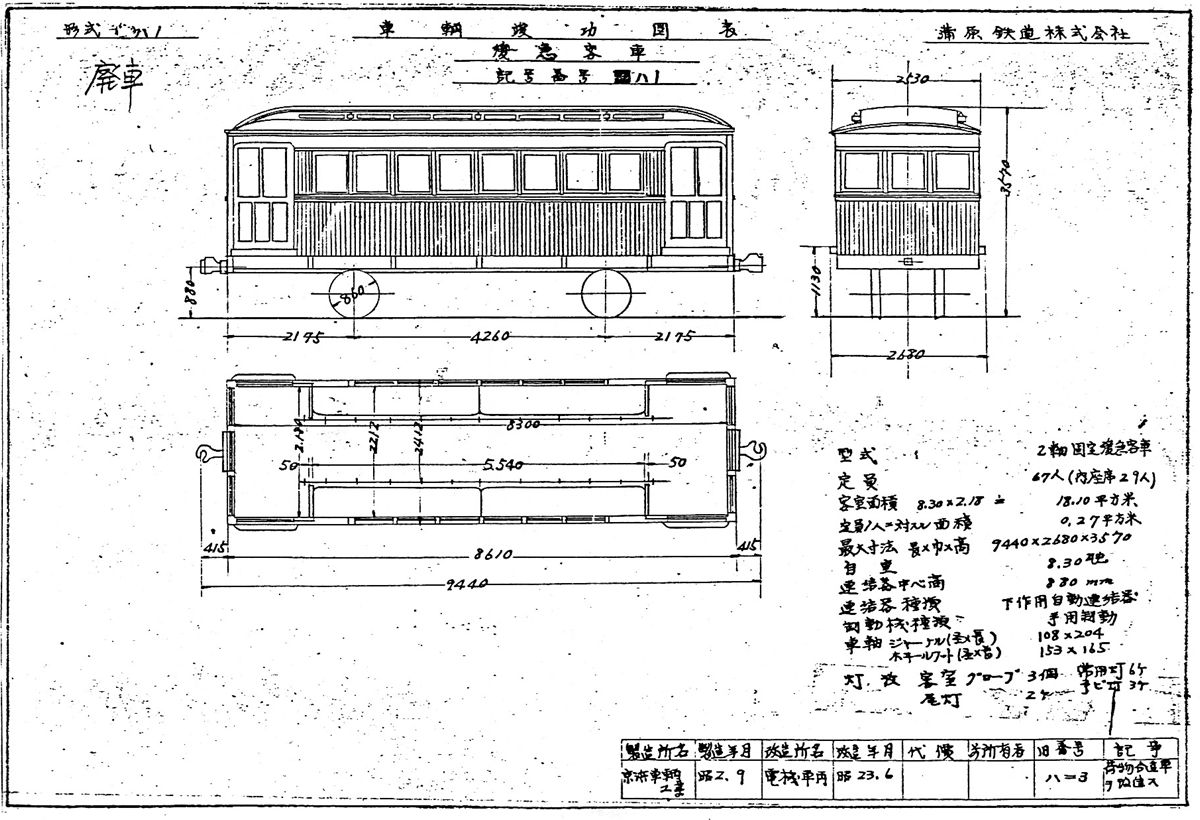

6c17ff05.jpg記載事項を転記する。粍をmmに、米をmに、屯をtに置き換えた。

















形式ハ1 車両竣功図表
車種 半鋼製制御客車
記号番号 ハ1 廃車

型式 2軸固定緩急客車
定員…67人(内座席29人)
客室面積 8.30×2.18=18.10平方m
定員1人ニ対スル面積 0.27平方m
最大寸法 長×巾×高 9550×2680×3570
自重…8.30t
連結器中心高 880mm
連結器種類 下作用自動連結器
制動機種類 手用制動
車軸ジャーナル(圣×長) 108×204
 ホヰールフット(圣×長) 153×165
灯 放 客室 グローブ 3個 常用灯6ケ(注:「放」は違うかもしれない)
     尾灯        2ヶ ヨビ灯3ヶ


製造所名 京浜車輌工業
製造年月 昭2.9
改造所名 電機車輌
改造年月 昭23.6
代償
前所有者
旧番号 ハ=3
記事 荷物合造車ヲ改造ス
