松室大橋 ボーストリングか曲弦ワーレンか

歴史的鋼橋集覧では「曲弦ワーレントラス」となっているが、ボーストリングトラスとの境ははなはだ曖昧な気がしてきた。どちらも部材の受け持つ力は変わらないはずだ。

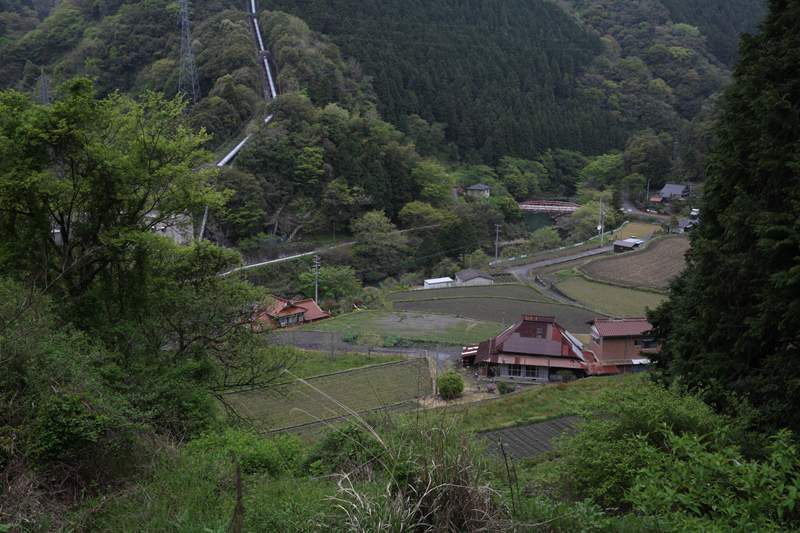

松室大橋。「大橋」と名がつくが、現在の目から見ればごく小さな橋。国道434号から見下ろすと、対岸の中国電力錦川第一発電所のためかな…などとも思ってしまう。発電開始は大正13年。

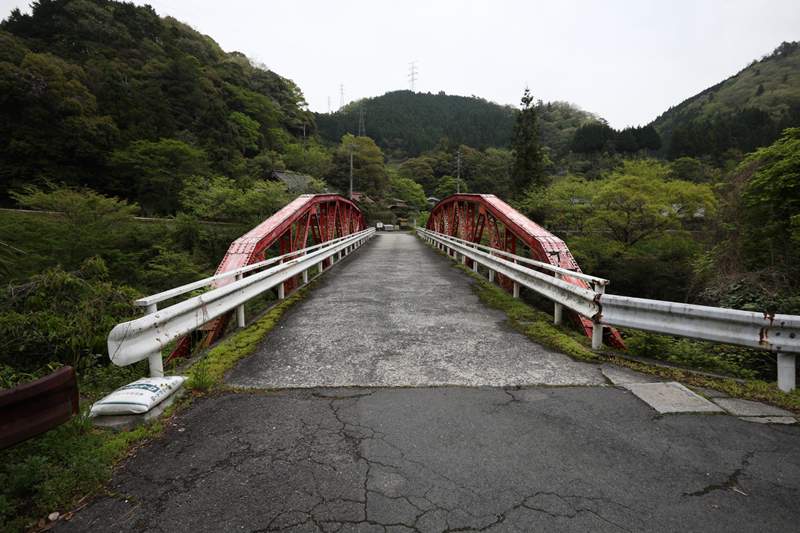

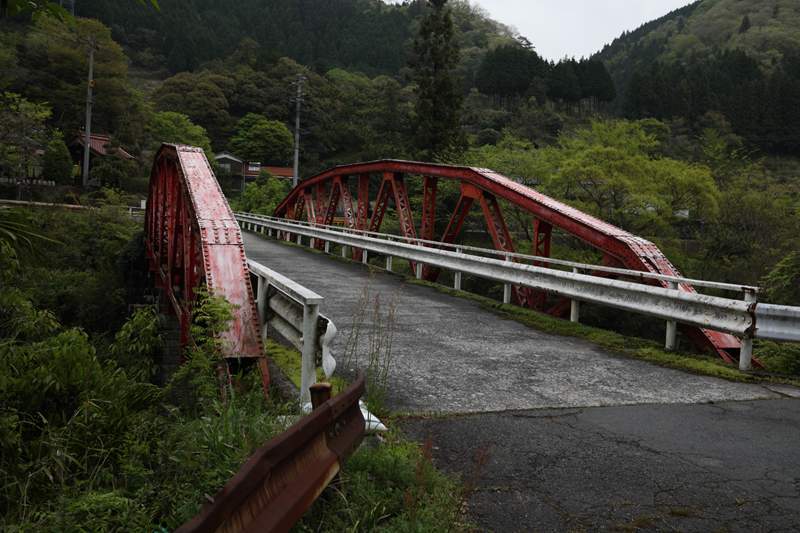

東側から。手前に2スパンのＩ型桁（歴史的鋼橋集覧による）がある。左端、黄色いガードレールが山口県であることを物語る。

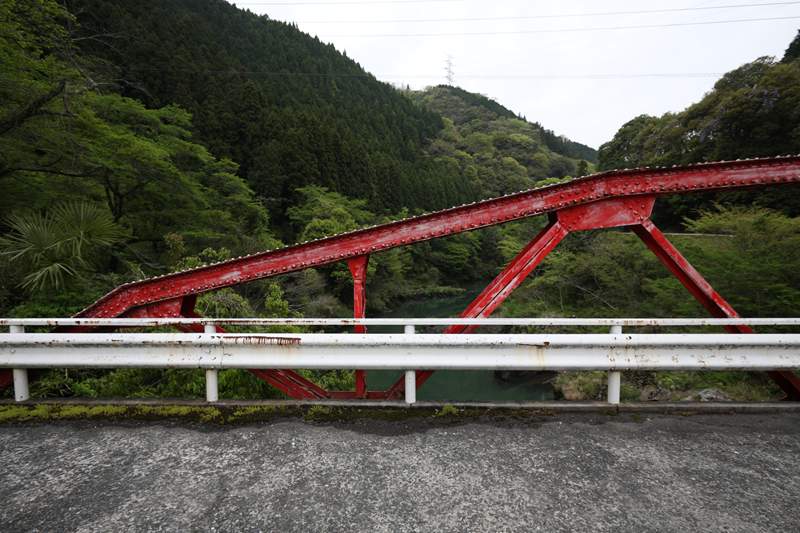

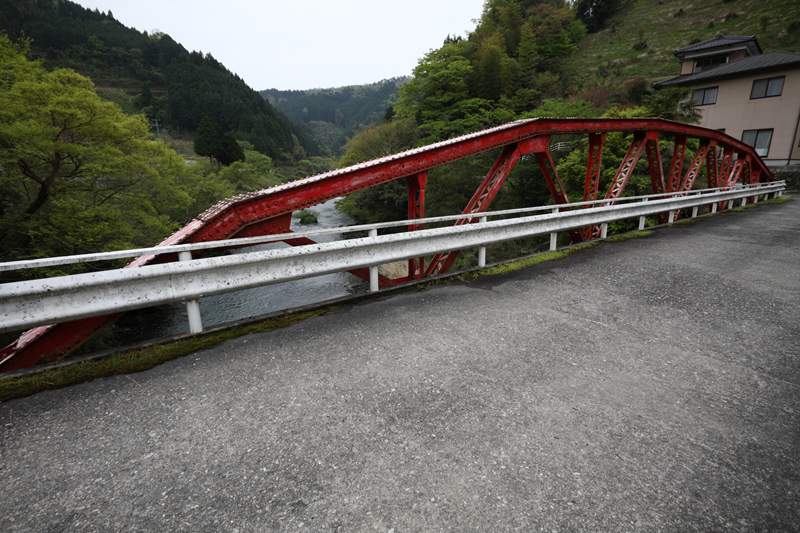

トラスはとても背が低く感じる。トラスは「柵」ではないのだが、端部はなんとなく不安にナル。

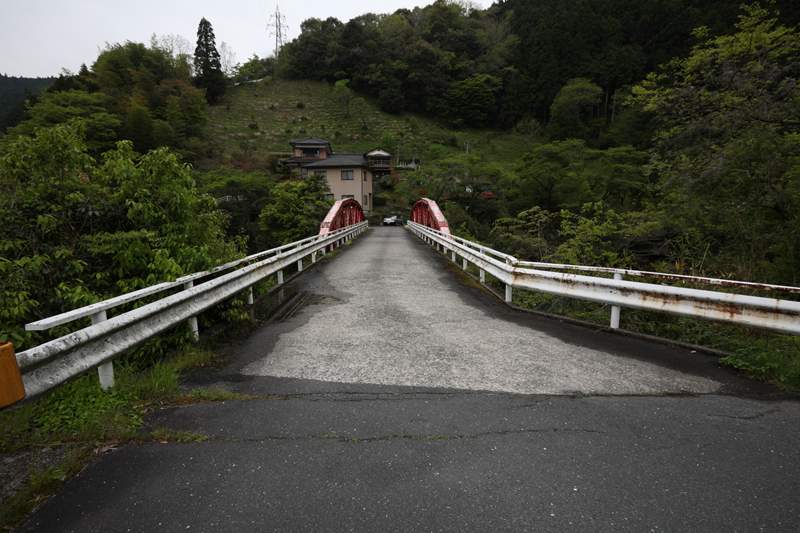

西側。銘板もある。

大正九年十一月
日本橋梁株式会社製作
大阪

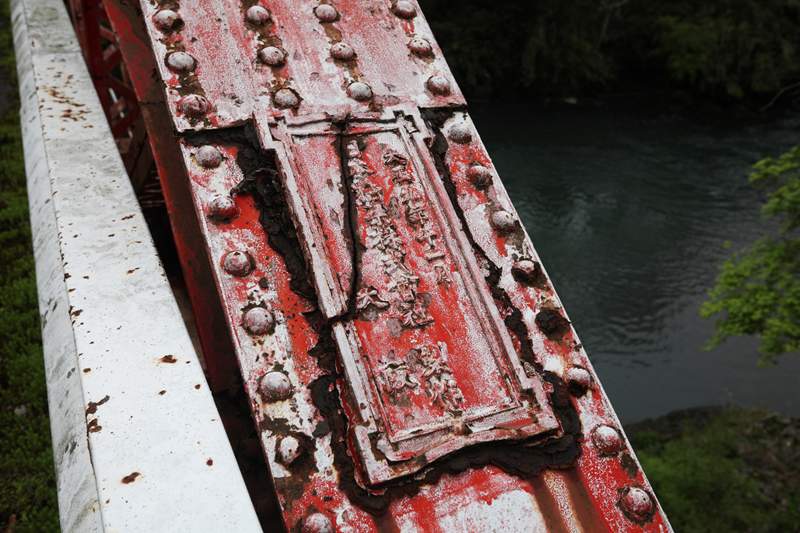

銘板の周囲の黒い部分は、錆び。錆で1cm以上、銘板が浮き上がっている。クラックも錆で押し上げられたせいだろう。このまま行けば、いずれ、錆が原因で銘板が破損し、錦川に落下するに違いない。

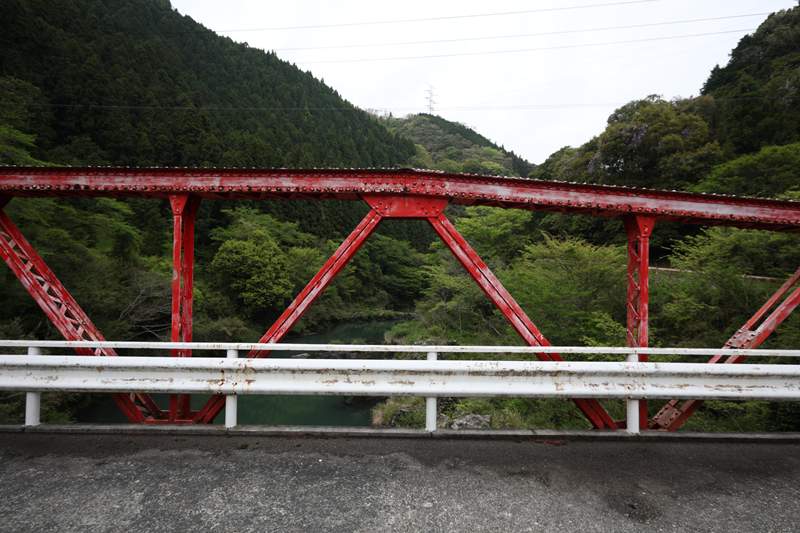

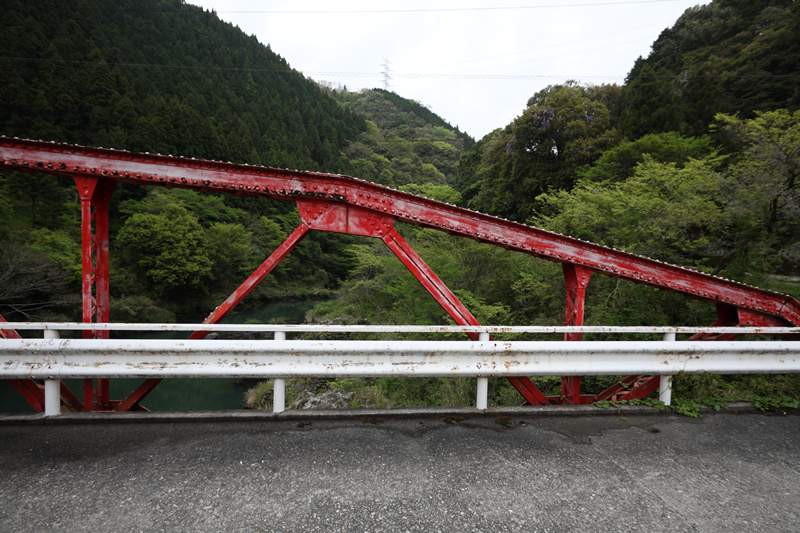

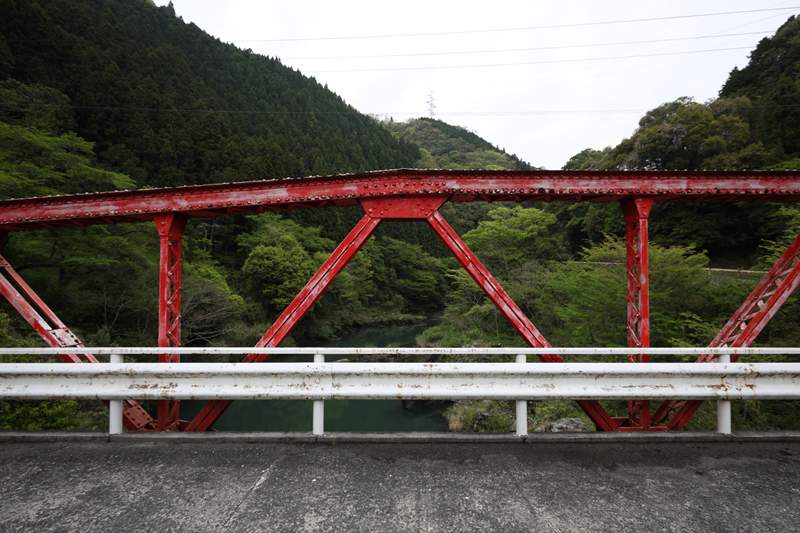

垂直材は1パネルごとについている。

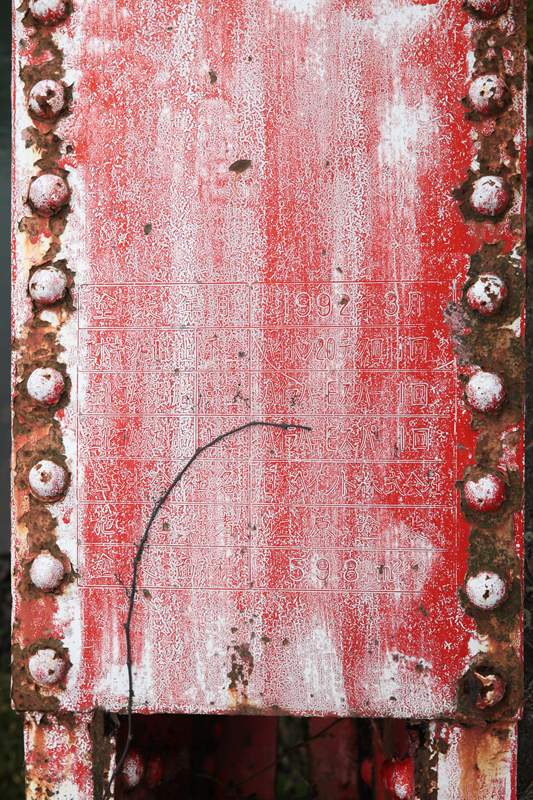

東側の端柱に塗装標記があった。

塗装年月　1992年3月
エポキシ樹脂錆止め　下塗り　ハイポン20デクロ1回　
塩化ゴム系樹脂　　　中塗　ハイラバーEスーパー1回
塩化ゴム系樹脂　　　上塗　ハイラバーEスーパー1回
塗料会社名　日本ペイント株式会社
施工者　　　佐原塗装
塗装面積　　598m^2

それにしても、塗装の落ち方だ。
