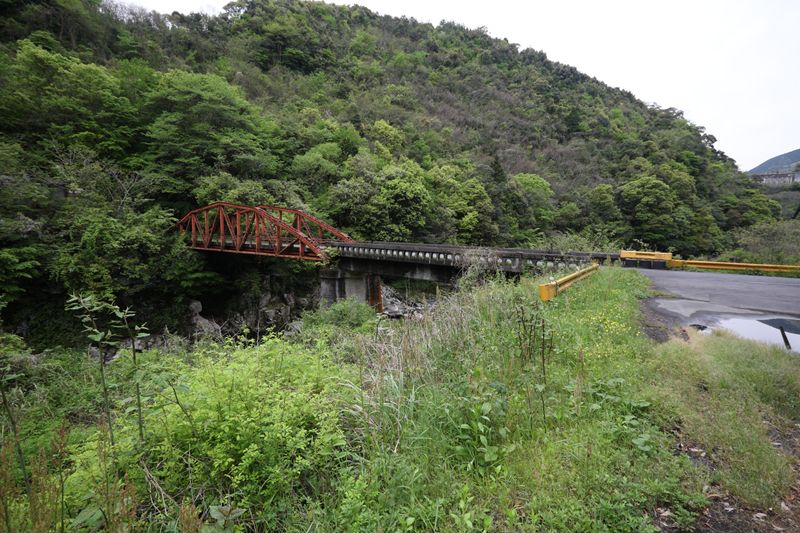

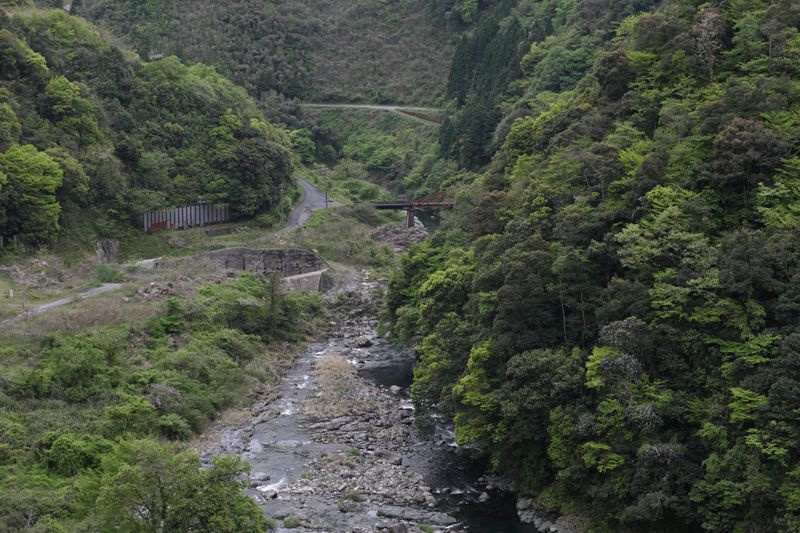

なんとも遠くに見える、小さな橋。あそこまで沢を降りてからでないと対岸に渡れないのか。

いや、それはいま、平瀬ダムのために国道434号がかなり高い位置に付け替えられ、そこから降りてこなくてはならないことからの印象だ。本来は、いま写真を撮っているほぼこの高さを国道434号が走っていたのだ。この橋は、錦川右岸(南側)の国道と、左岸(北側)の県道361号錦鹿野線を結ぶルートにあった。

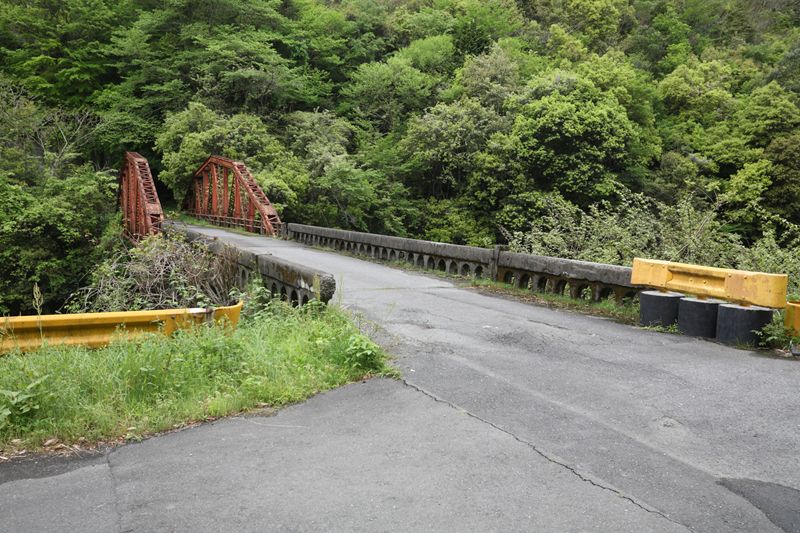

写真は東側から。コンクリート桁橋2連の向こうに、ポニーボーストリングトラス。

こうしてみると、ボーストリングトラスは圧迫感がない、すぐれた形状に思えてくる。

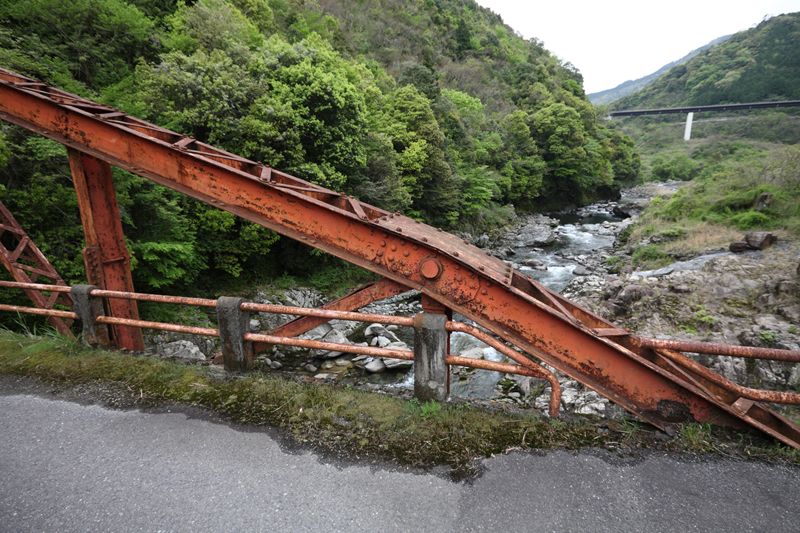

トラス部の手すりは、うまく部材をかいくぐるかのように、幅員を狭めない位置に取り付けてある。

このように避けている。

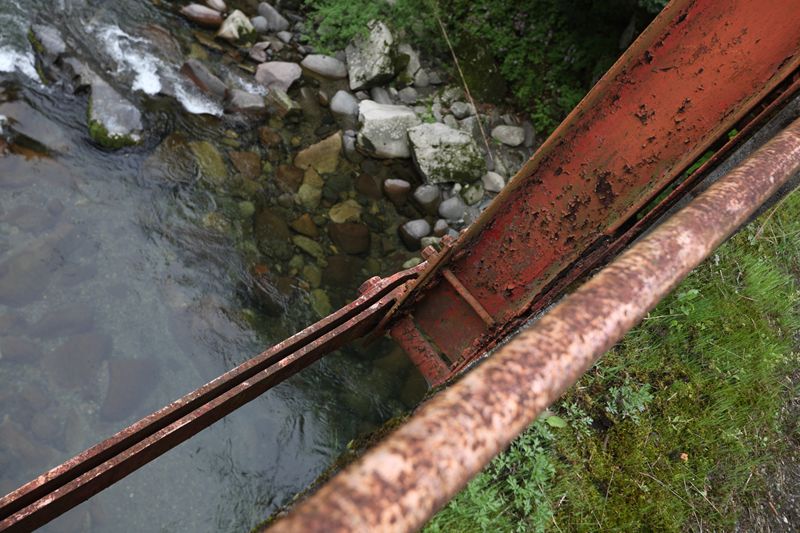

このボーストリングトラスはピントラスだ。だから、下弦材はアイバー。しかし、場所の都合で、アイバーの側面は近寄って写真を撮れない。

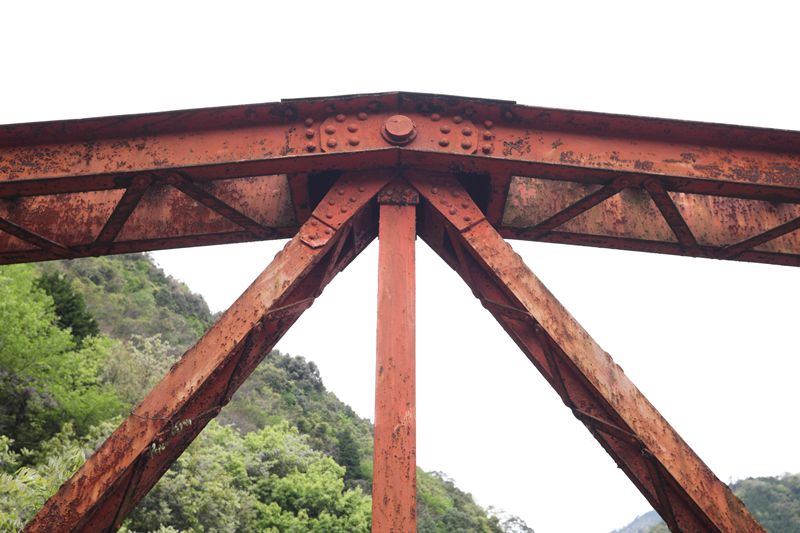

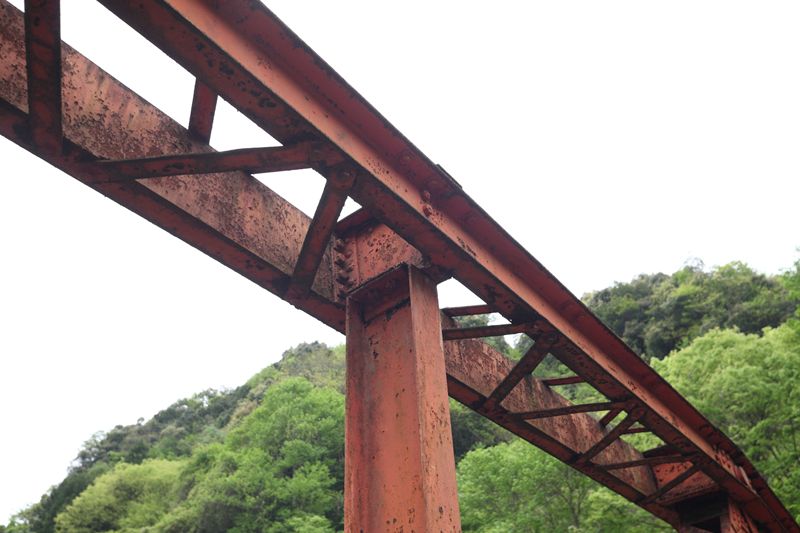

垂直材を持つタイプのワーレントラスだが、「\|/」という形状になる垂直材と上弦の接合部はピンではない。突き当ててのボルトの結合だ。非常に頼りない結合に見えるが、そもそも上弦からの圧縮力を鉛直方向に伝えるためのものなので、剛結していなくてもいいくらいなのかもしれない。

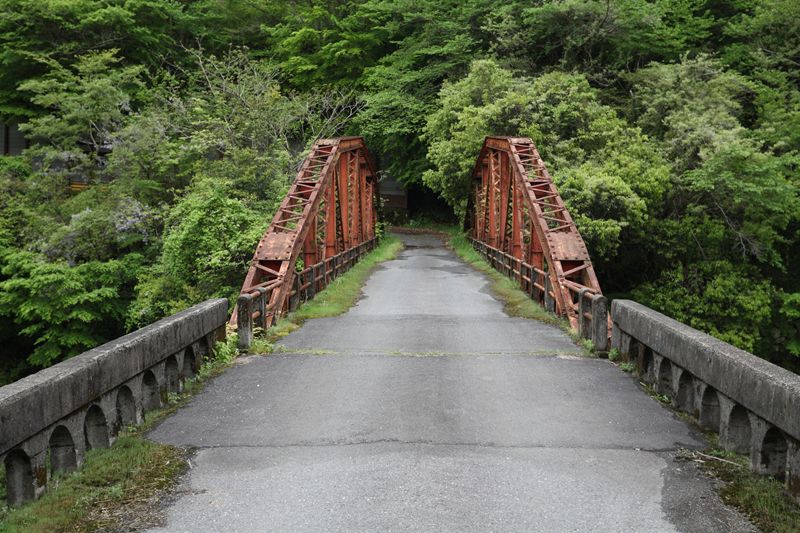

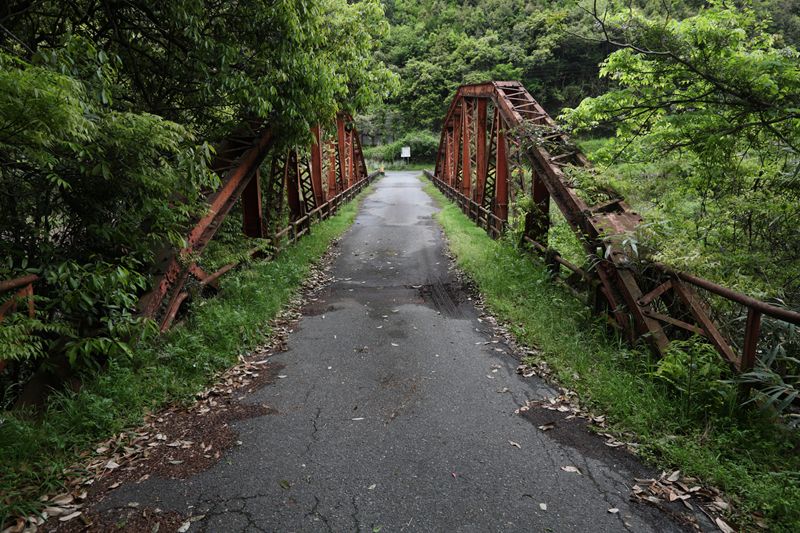

対岸、西側。こう見ると、やはり形状からくる視距の長さが目立つ。

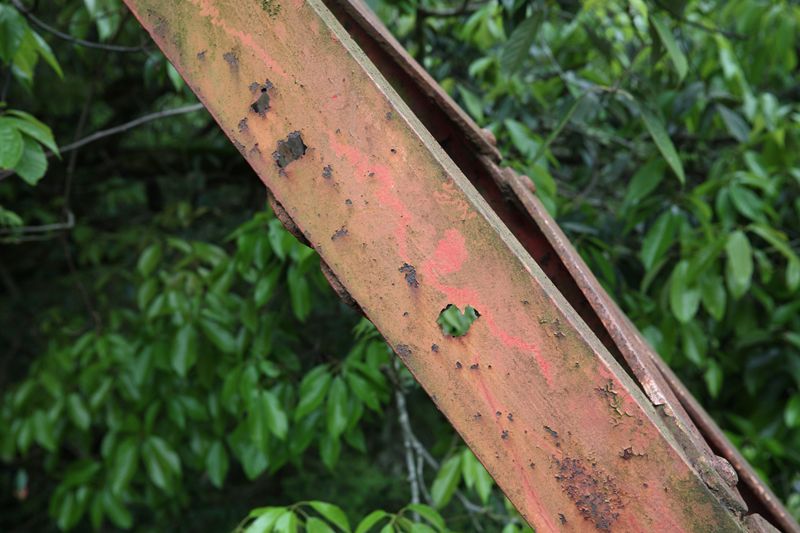

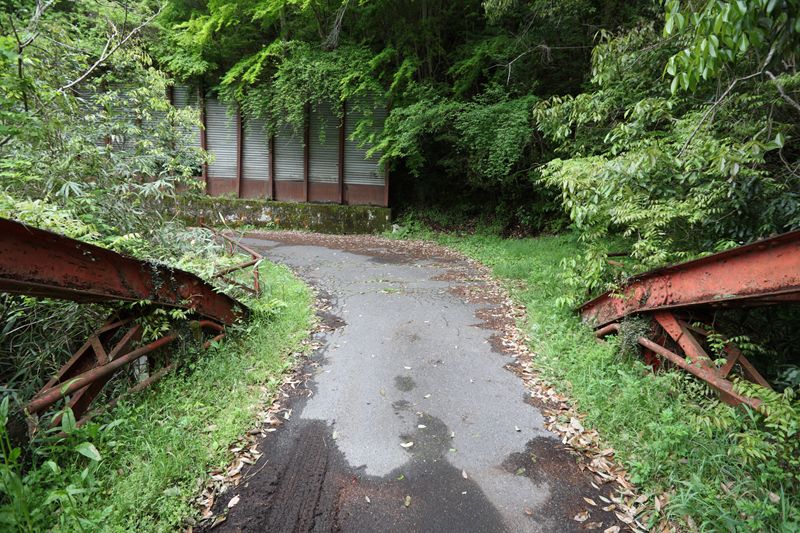

一部の部材は腐蝕で穴が開いている。これはまずかろう。

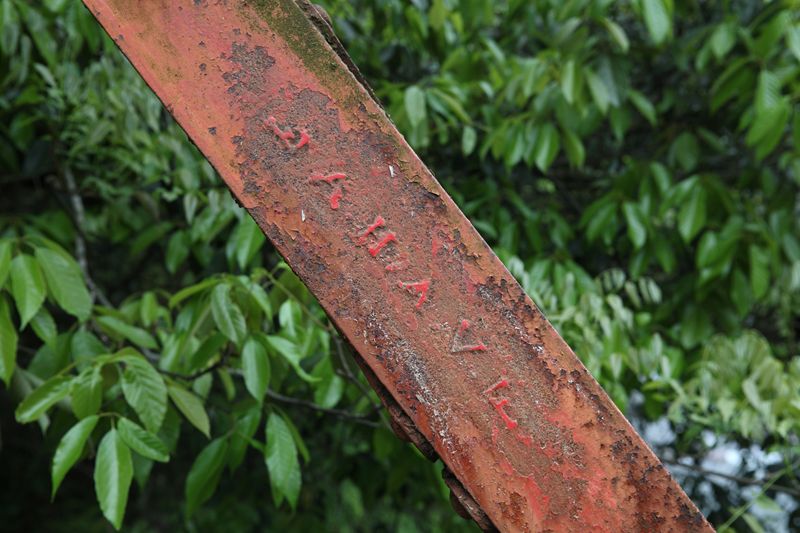

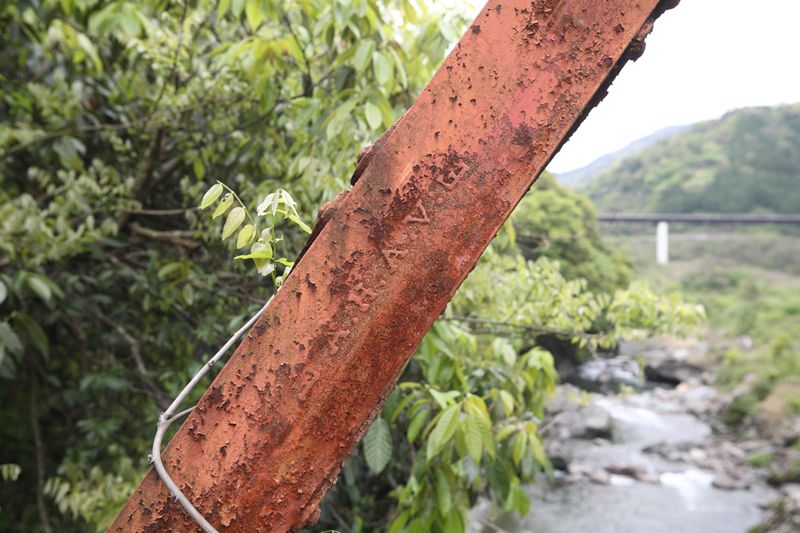

一部の部材には、鋼材の製造所と思われる「(F.)A.H.A.V.(F)」とある。A.H.A.V.とはAachener Hütten-Aktien-Vereinの略だが、詳細はよく解読できない。下記にドイツ語版wikipediaの記事へのリンクを貼る。

http://de.wikipedia.org/wiki/Rothe_Erde


歴史的鋼橋集覧によると、この橋は、平瀬ダムの湖底に沈むという。すでに、かつての国道434号鳥越隧道は通行止めとされている。急げ。

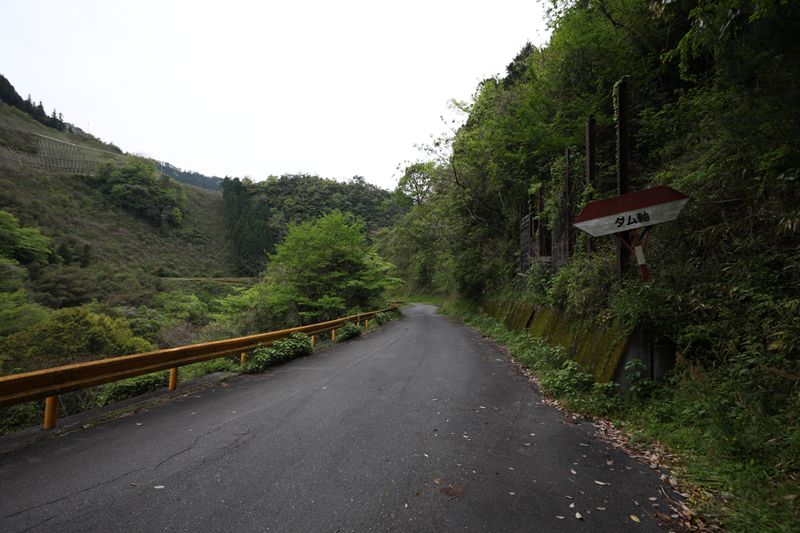

現地の東にある「ダム軸」。先に示した平瀬ダムの完成予想図を見ても、ここに堤体が築かれるのだろう。
