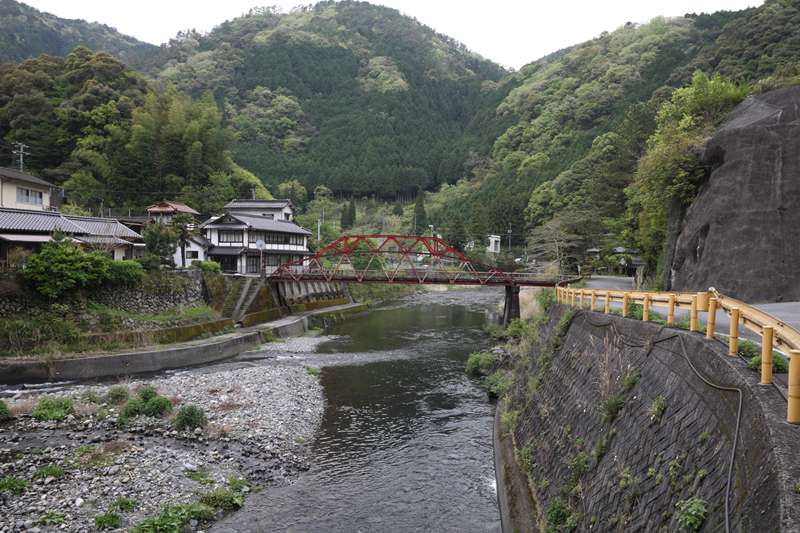

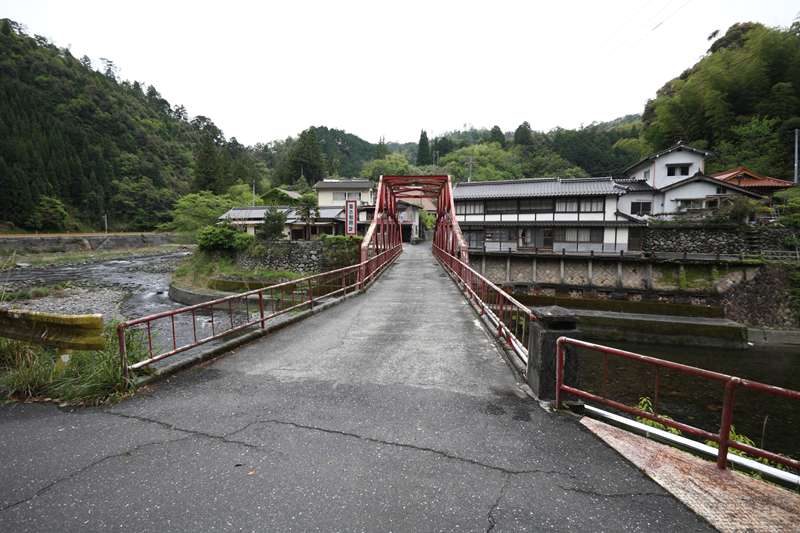

根笠川にかかるポニーワーレンの上流に架かる橋だ。その形を見れば、だれもが珍妙と思うだろう。

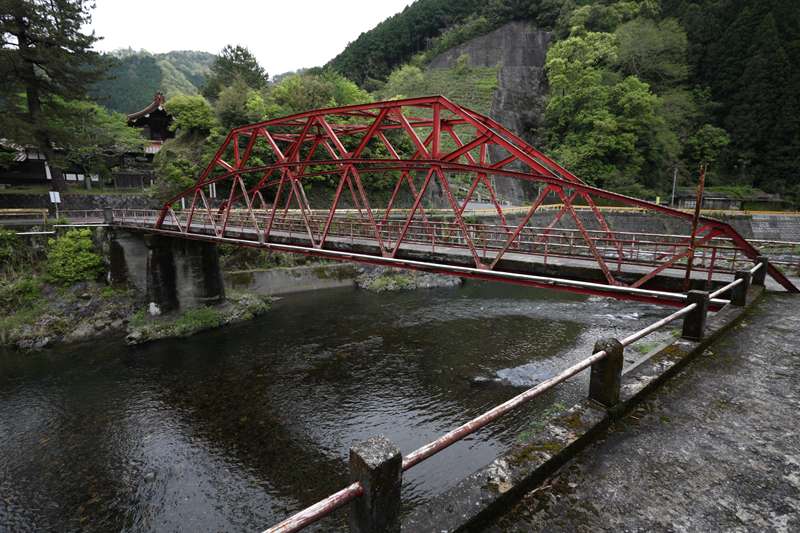

トラス橋の上に、もうひとつトラスが載っている。見れば2径間で、側径間はガーダーである。

ガーダー橋の部分、向かって左は床版を広げられている。当初からこうだったのか、後年の改良かはわからない。親柱は右側だけにあり、「根笠橋」と書いてある。

ポニーワーレントラスを補強してワーレントラスに改造したもの、という捉え方でいいだろうか。補強してランガーにした例は、関西本線木津川橋梁などがあるが、こういう形のものは初めて見る。

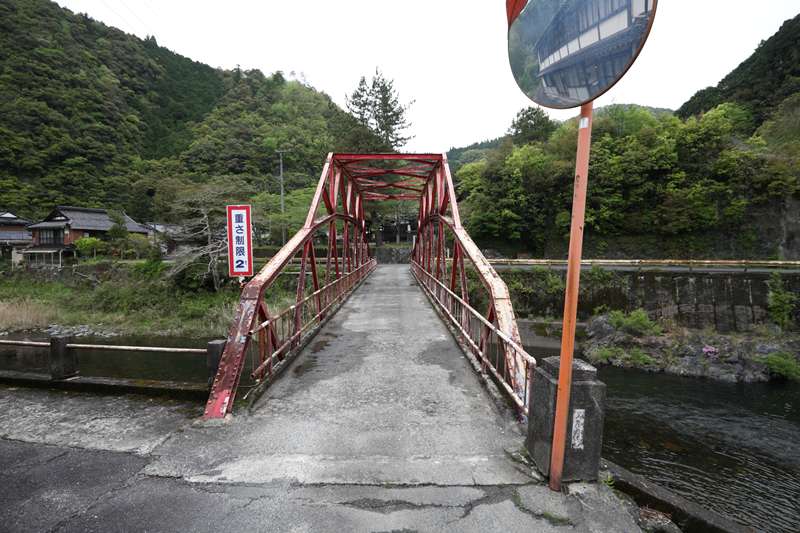

重さ制限2t。極めて小さい。4ナンバーでも無理なものがある。

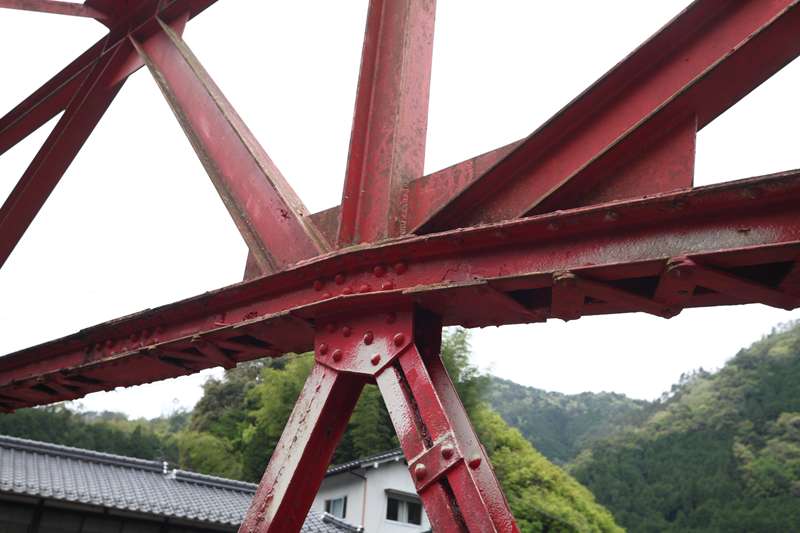

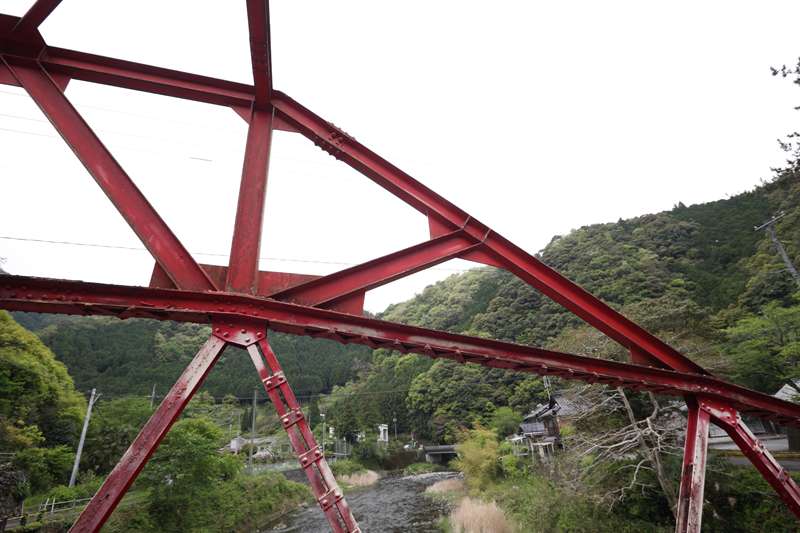

補強部分のデティールを見る。元のポニーワーレントラスの部材と、上のトラスの部材は明らかに異なる。前者はリベット留め、後者は溶接+ボルト留めだ。また、後者は格点にガセットを溶接し、補強している。

元のポニーワーレントラスよりも、補強のトラスのほうが頑丈そうだ。

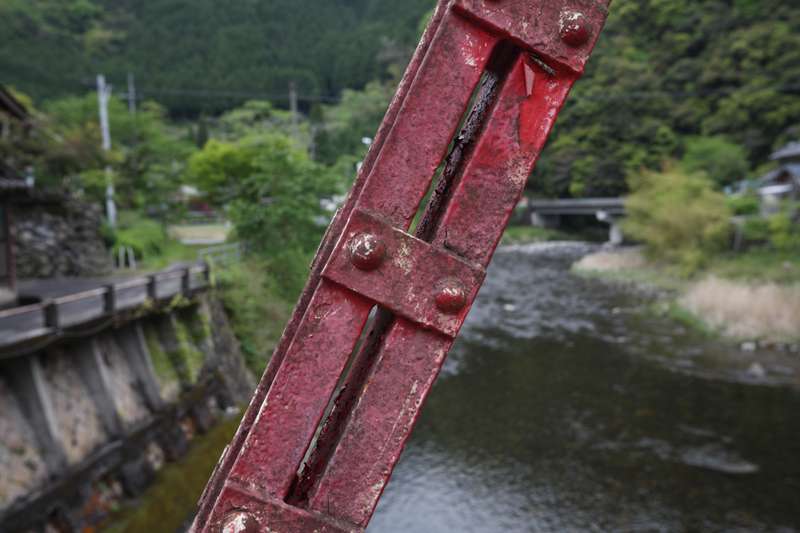

ワーレントラスを横から見て「ハ」の字に相当する部分の斜材は圧縮力がかかるので、通常は「逆ハ」の字に相当する部分よりも見るからに頑丈になるのだが、根笠橋ではこのようにC型チャンネルを隙間を空けて背面同士で向かい合わせ、その側面を帯材でつないでいる。一方、「逆ハ」の字の斜材は同じ(に見える)チャンネルを背面同士で溶接している。見た目の印象では後者の方が強そうだ。もしそうなら本来の力の掛かり方と逆なのだが、まさかそんなこともなかろう。

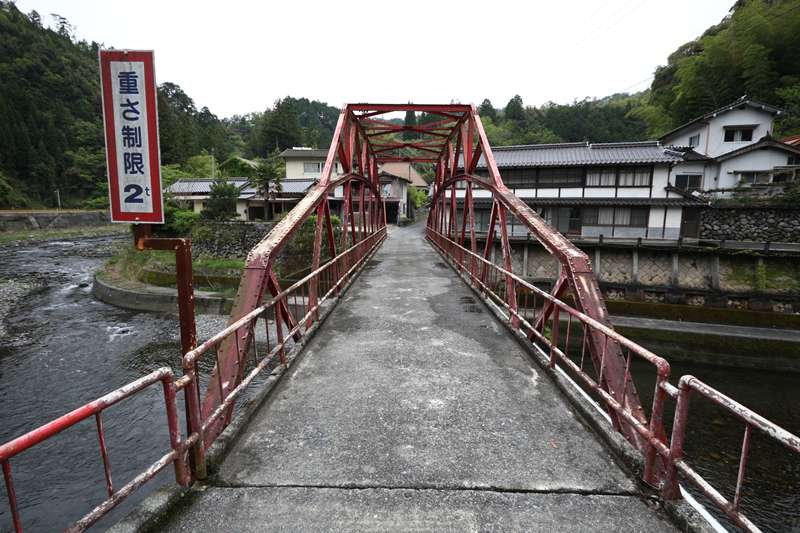

対岸。親柱は、やはり右側だけ。


なんと読むのだろう? 「笠屋○はし」?

近くには「岩日線 みんなで乗って存続を」という立て看板がある。かれこれ放置して20年以上か。

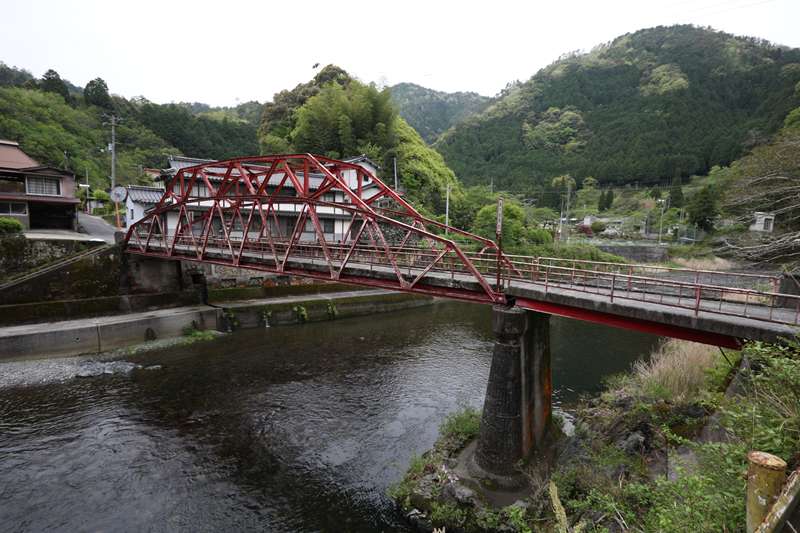

上流側。

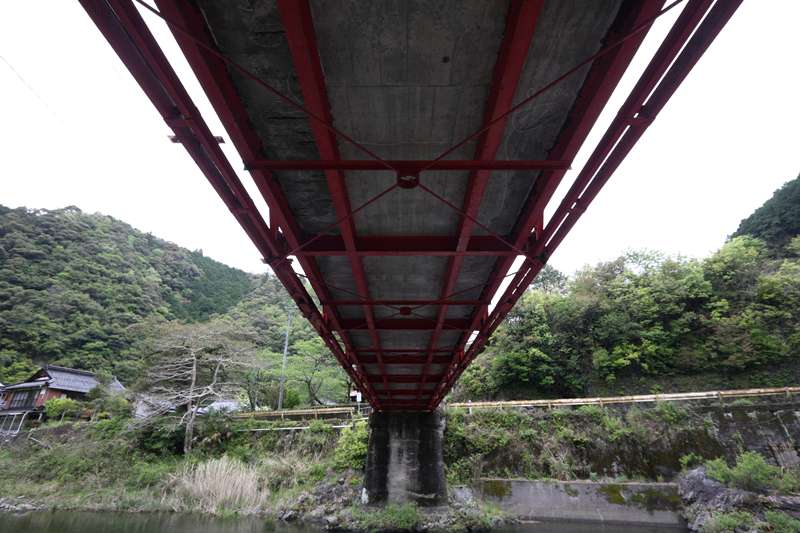

床版。こちらはオーソドックスな作り。

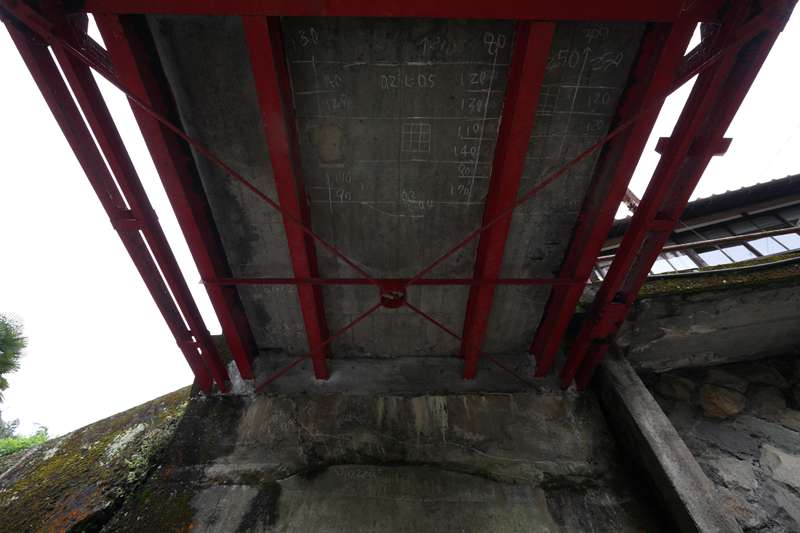

しかし、橋台側は驚いた。沓はなく、直接コンクリートから生えている。



この橋の奇妙さは、ぜひ実見していただきたい。
