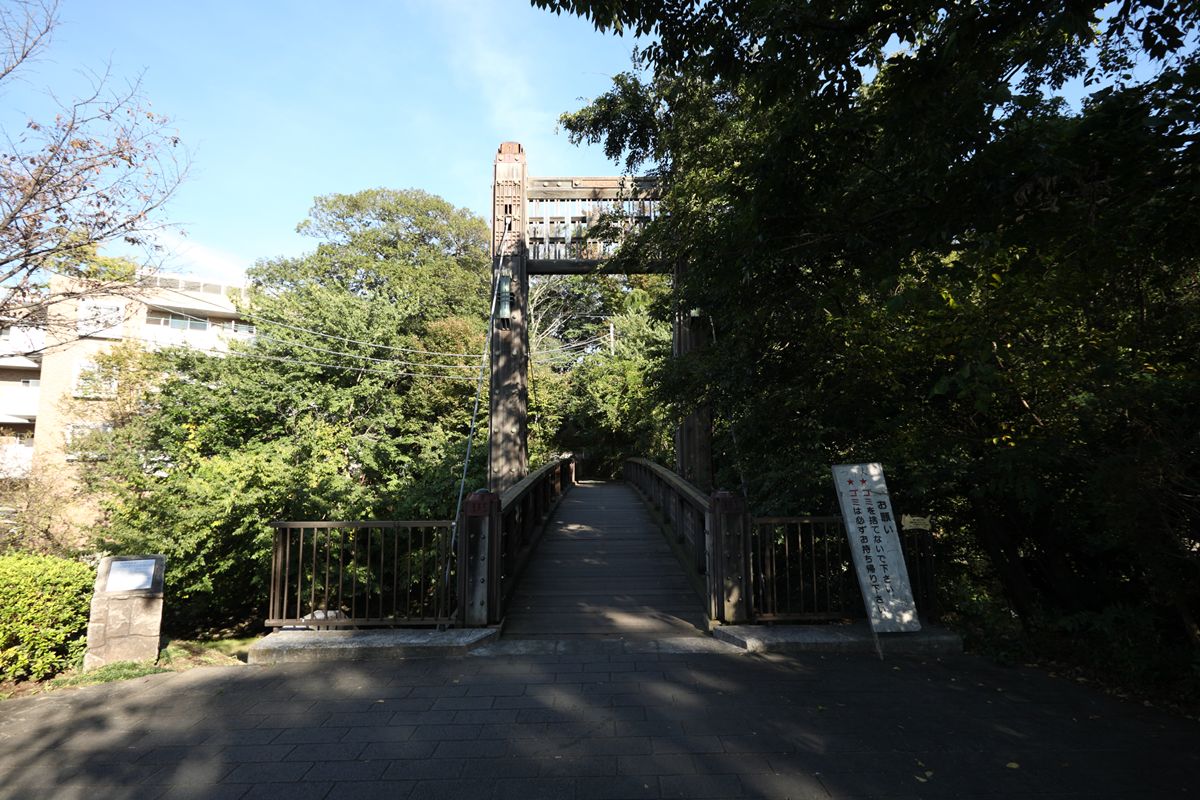

20121106_000.JPG多摩川を渡る日野橋の北詰にある立川公園、の北側にある橋。多摩川の支流である根川を渡る。ご覧のように、主塔が木製である点で珍しい。「タマサイ」の一部であり、ひっきりなしに自転車が通っていく。写真は右岸から。

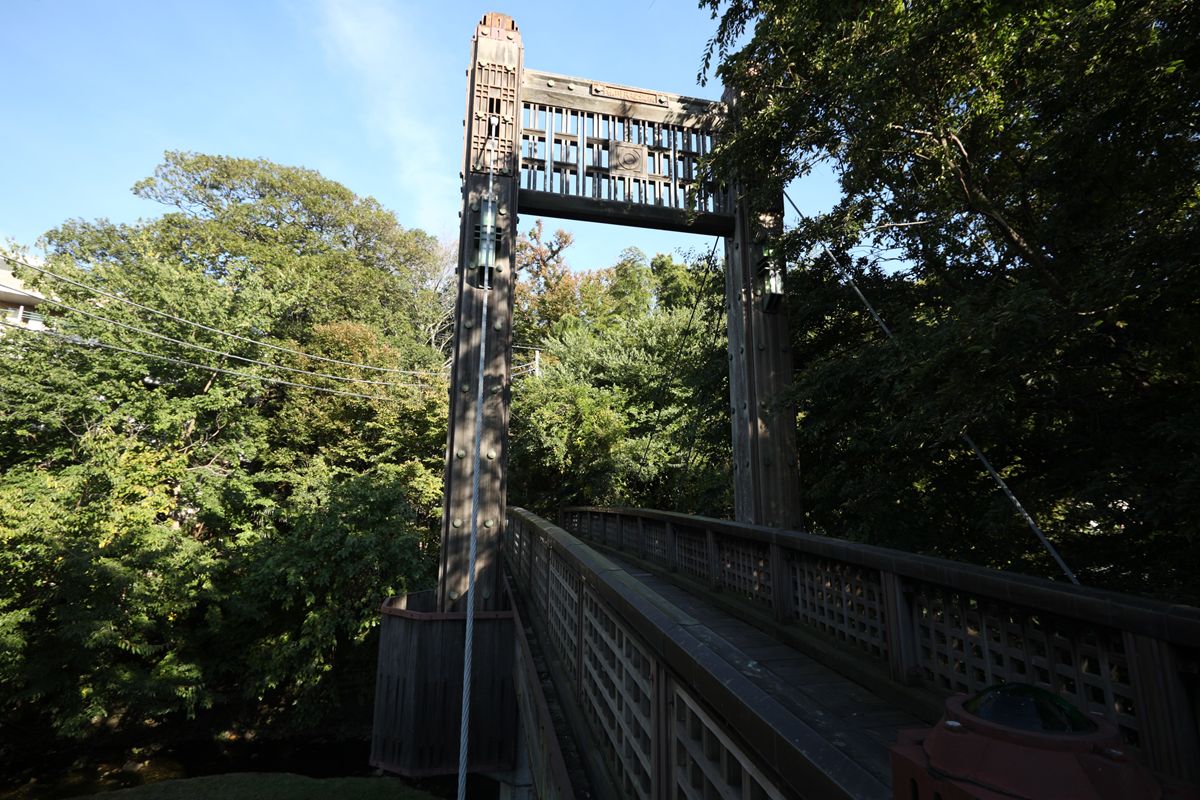

20121106_001.JPGところが、人がすれ違える程度の幅しかないので、けっこうきわどい。床版が板なので、「ボコボコボコッ」と音を立てて自転車が渡っていく。

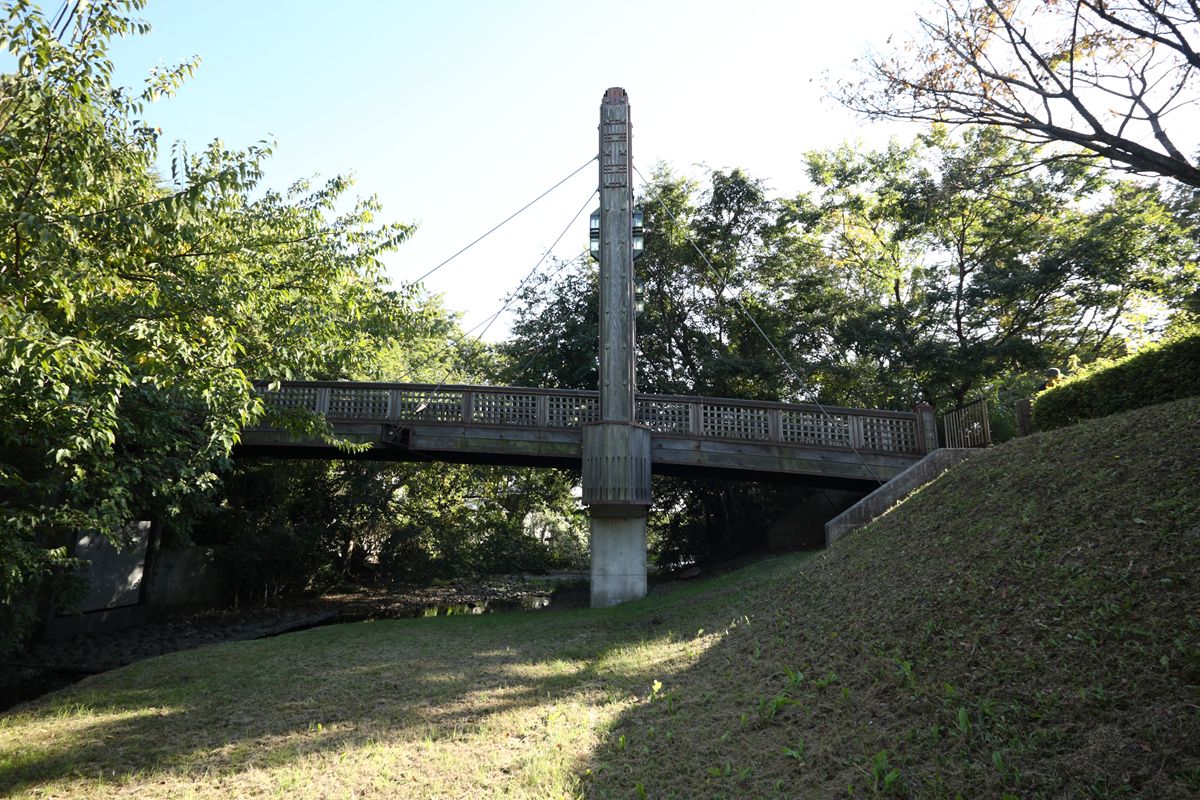

20121106_002.JPG上流側から。真横から見ると、勾配があることと、主塔が桁方向のセンターでないこと、ケーブルが向かって左に2本ずつ・右に1本であること、左のケーブルは桁にかかるが右はアンカーに至っていること、などがわかる。

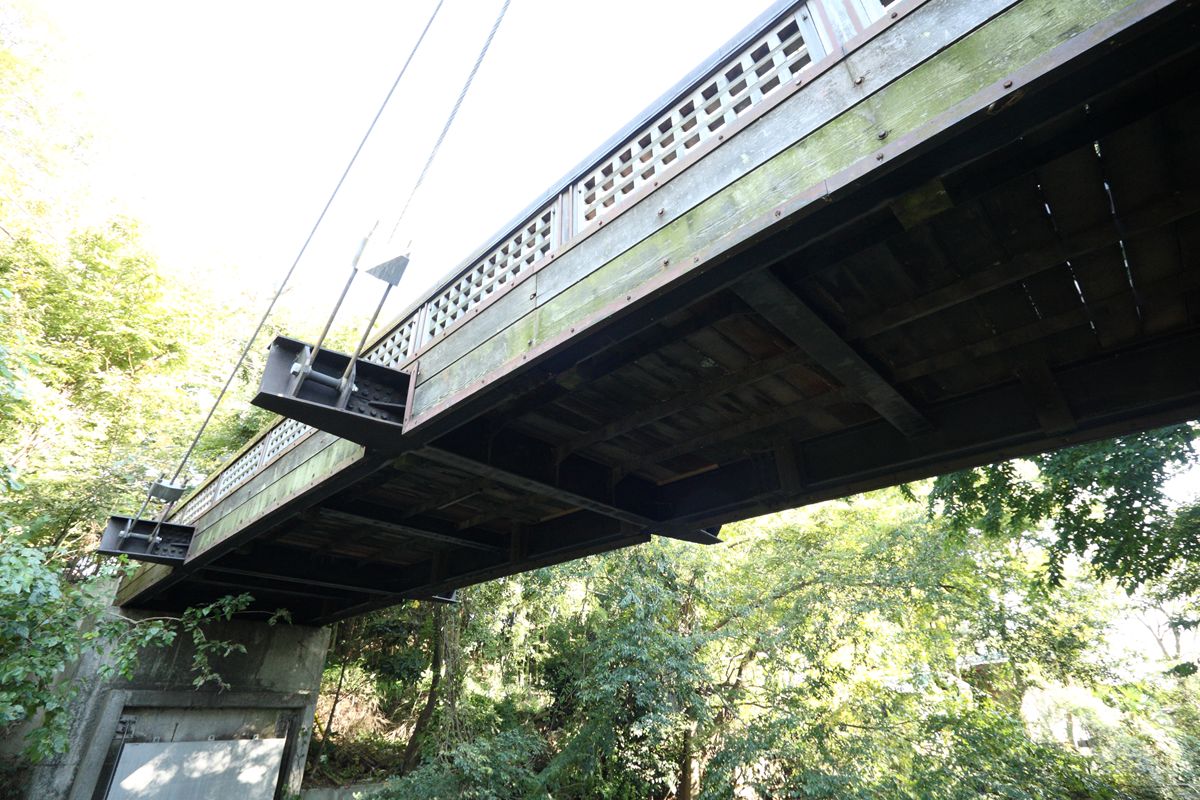

20121106_003.JPG桁は、鋼製フレームに床版の仕上げとして板を張ってある。ケーブルがかかる部分の横桁は太い。

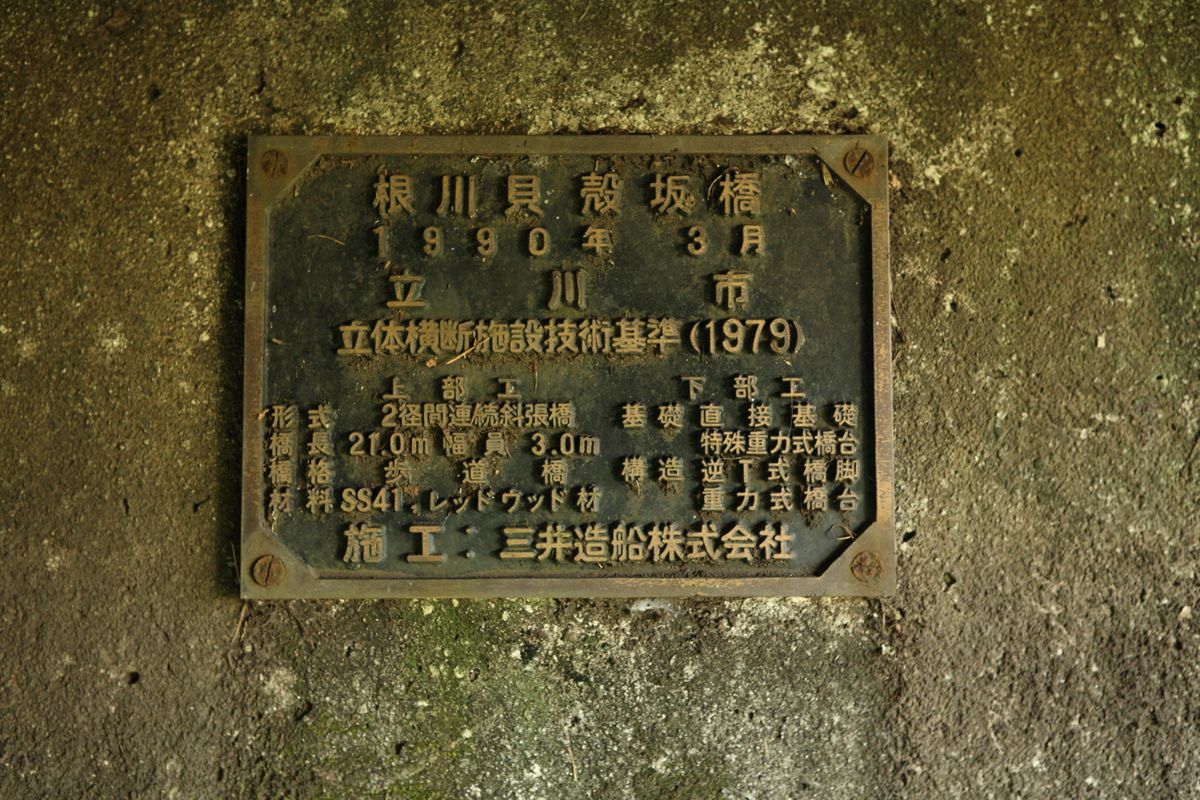

20121106_004.JPGアンカー川には銘板がある。

根川貝殻坂橋
1990年3月
立川市
立体横断施設技術基準(1979)

上部工:
形式 2径間連続斜張橋
橋長 21.0m 幅員3.0m
橋格 歩道橋
材料 SS41、レッドウッド材

下部工:
基礎 直接基礎 特殊重力式橋台
構造 逆T式橋脚 重力式橋台

施工:三井造船株式会社

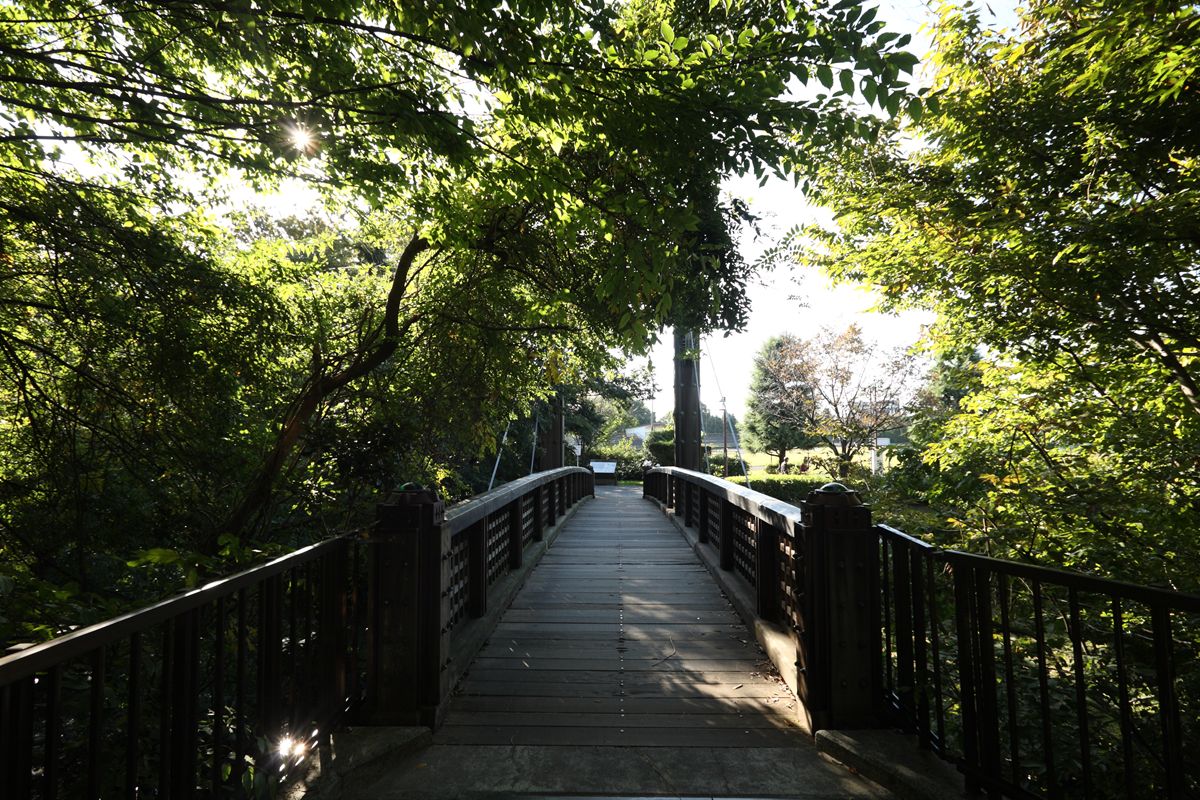

20121106_005.JPG左岸から。木が邪魔、ということは自転車や歩行者にも邪魔なんだろうな。

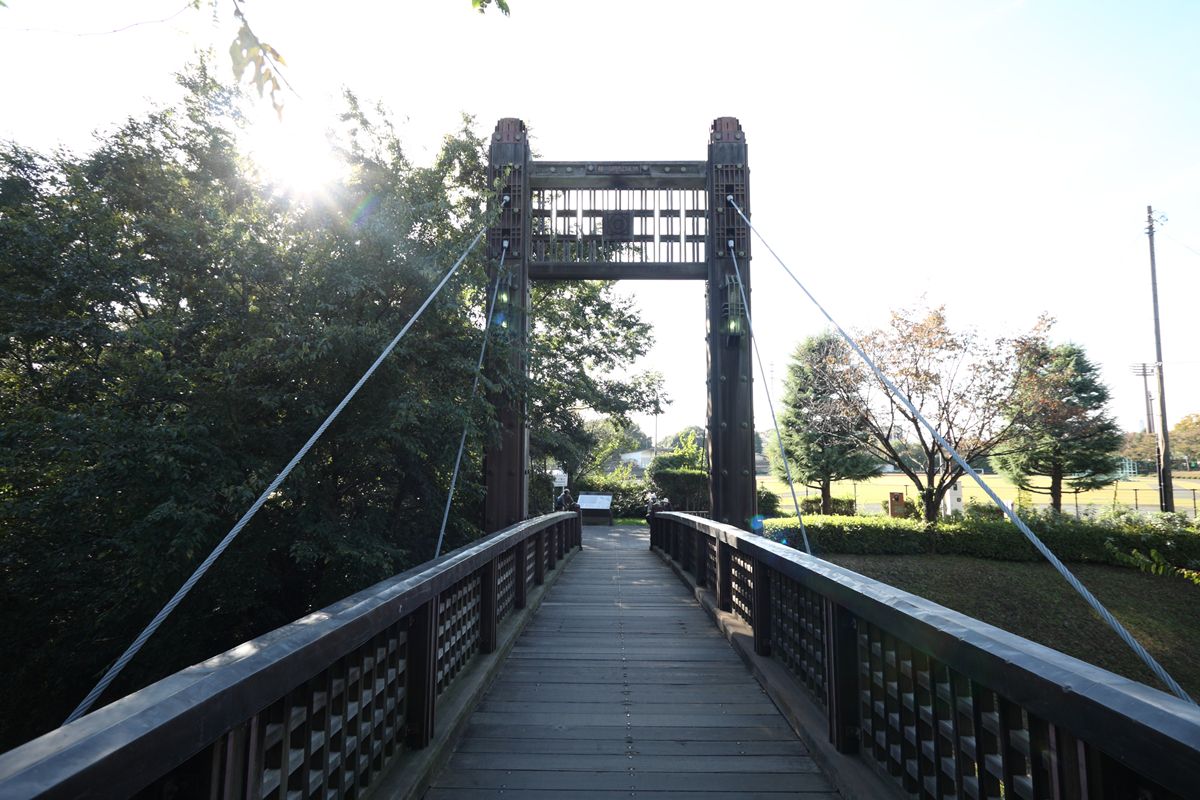

20121106_006.JPG1歩前へ。

幅員3mは、欄干含めてなのだろうな。
