相模川にかかるプラットトラスがずっと気になっていた。国道246の新相模大橋から下流側に見える橋であり、道路橋ではなく水道橋である。水道橋がプラットトラスであるということは、ある程度古い時代に架設されたものだということになるが(鋼トラス橋としては、昭和に入ってからワーレントラス一本になる。すでに大正時代の関東大震災復興橋梁の時点で、プラットトラスはピン結合のための時代遅れの構造だという認識がエンジニアの間ではあったようだ)、人やクルマが渡る橋も満足になかった時代にこれだけの規模の水道橋を架ける意味とは? いろいろなことが気になってくる。

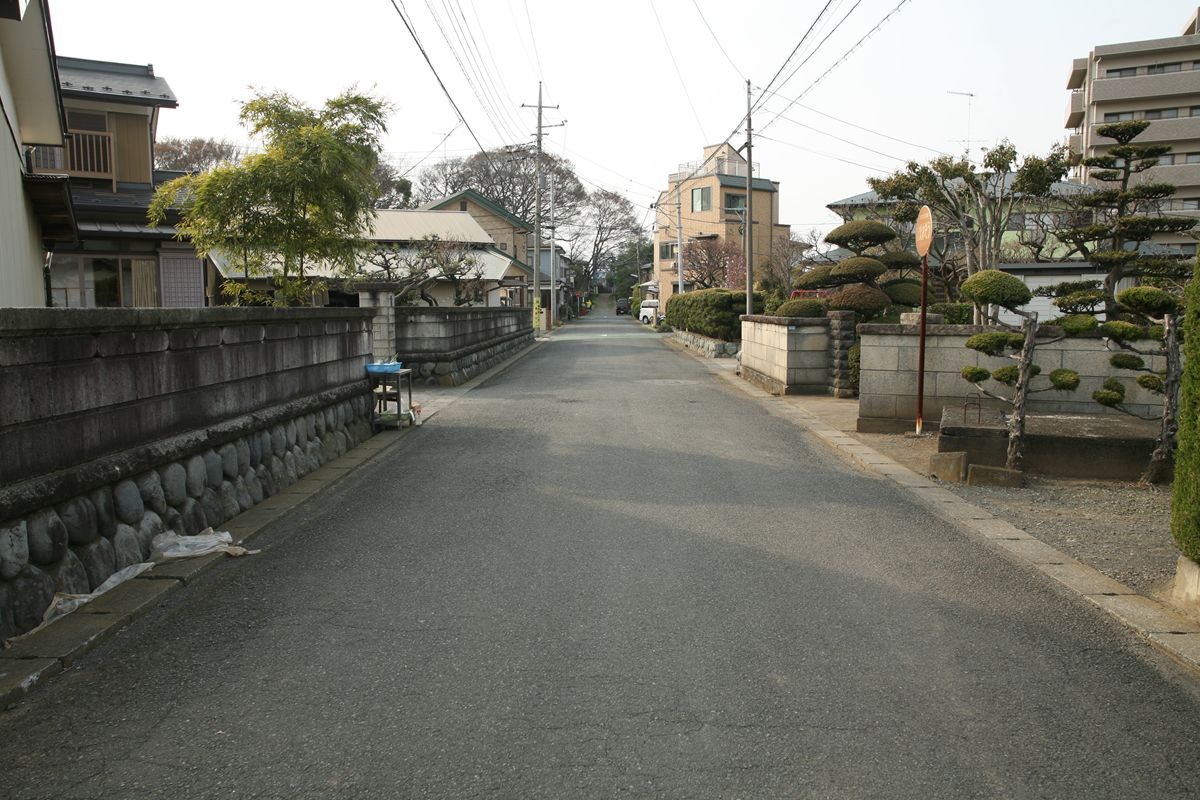

上記の航空写真を縮小して見ると、水道橋の前後もほとんど真っ直ぐな道がついている。ずっとずっと辿ることができるだろう。この道は、遡ればこの上郷水管橋の下流で相模川に合流する支流、中津川に寄り添い、愛川町の半原という地区に至る。下れば逸見浄水場に至る。

この横須賀水道橋は、横須賀の軍備拡張にともなって1912年(明治45年)から1921年(大正10年)にかけて建設されたもので、老朽化を以て2007年(平成19年)に取水を停止している。詳細は横須賀市のサイトにある。こんなサイトを作る横須賀市は素晴らしい。

水道のあゆみ(横須賀市)

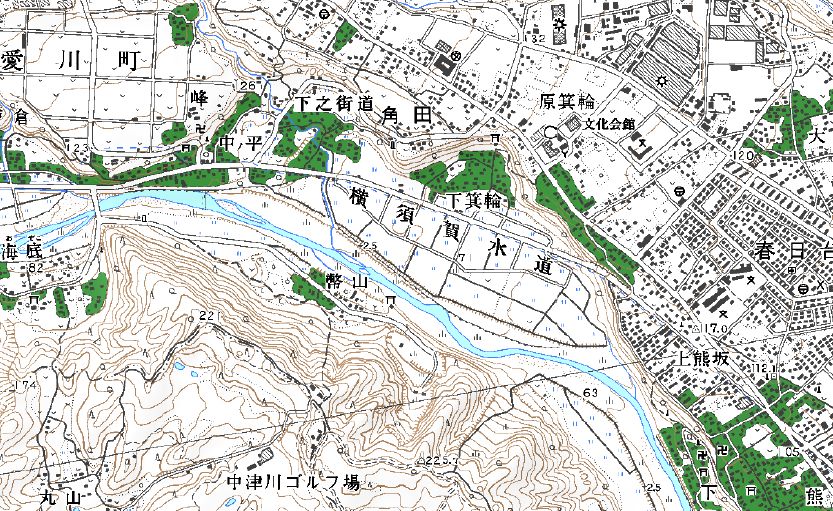

「横須賀水道」は地形図にも掲載されており、20万分の1地勢図でも記載されるほどの格である。下記に2万5000分の1地形図を掲げる(DAN杉本氏制作のカシミール3Dを使用した)。
20110402-99.JPG道路に沿って水路の記号がある。もっとも、実際には道路の真下にあるので、この地図はいささか正確性に欠ける。

いつか、このルートをたどりたいなと思っているが、今回は上郷水管橋についてである。


まずは左岸(海老名市)側から。「上郷水管橋」の「上郷」とは海老名市の地名である。

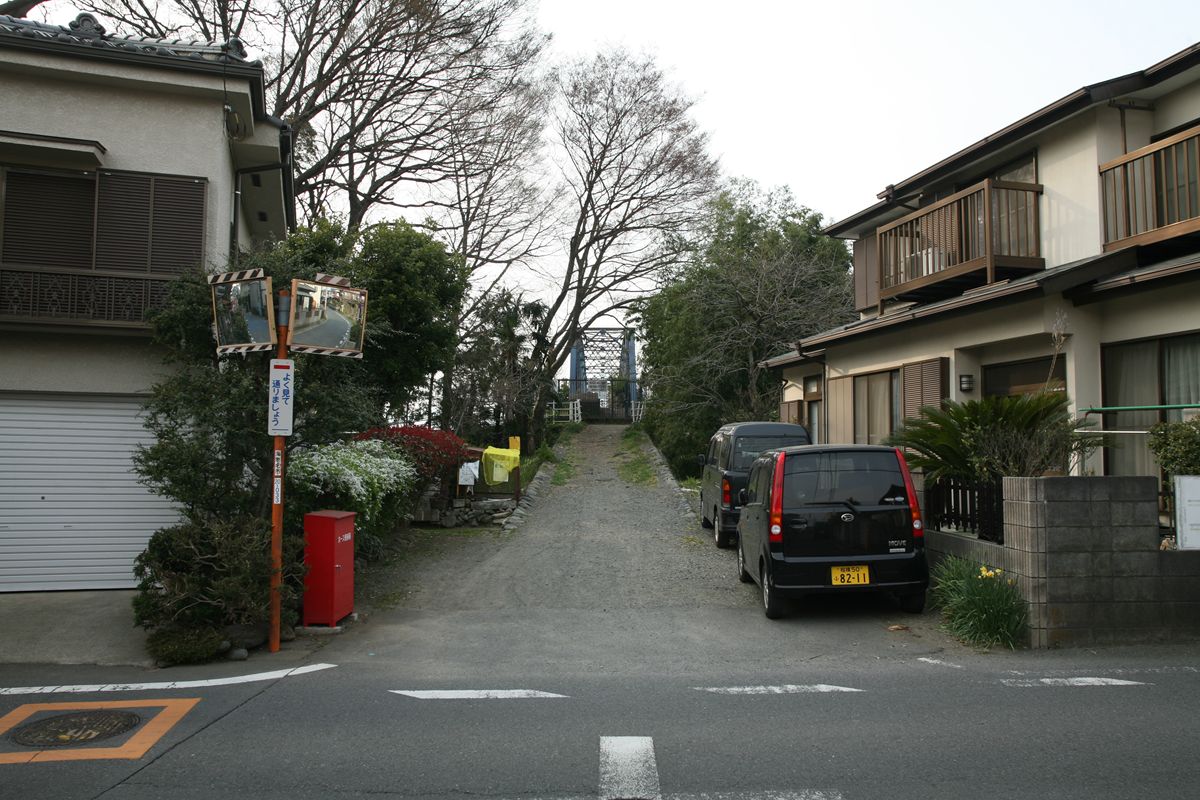

20110402-01.JPG国道246号から海老名駅方面に入り、繁華街を過ぎていきなり畑になったころ、右にこんな道がある。この、入口の通せんぼ具合は水道道路の証しだ。


真正面になんかいる……。

20110402-02.JPGトラス橋が見える。立ち入り禁止くさいのも見える。

足下を見ると……

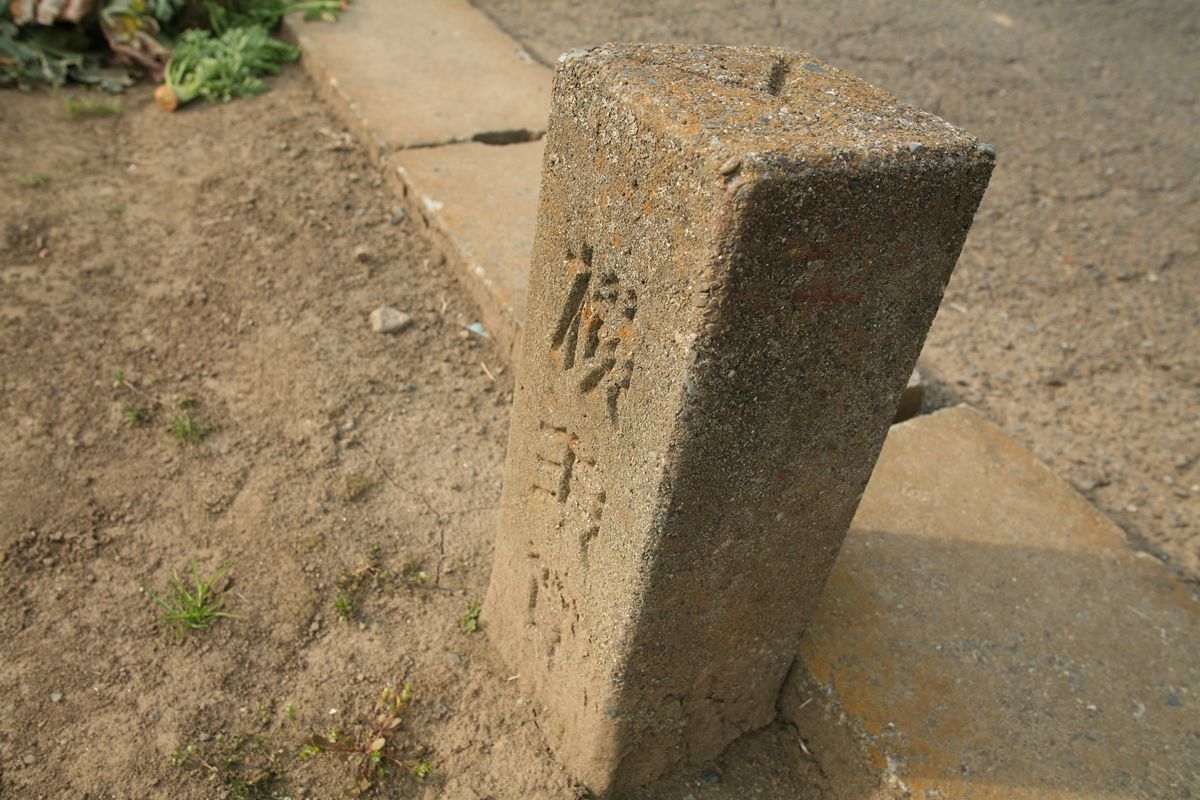

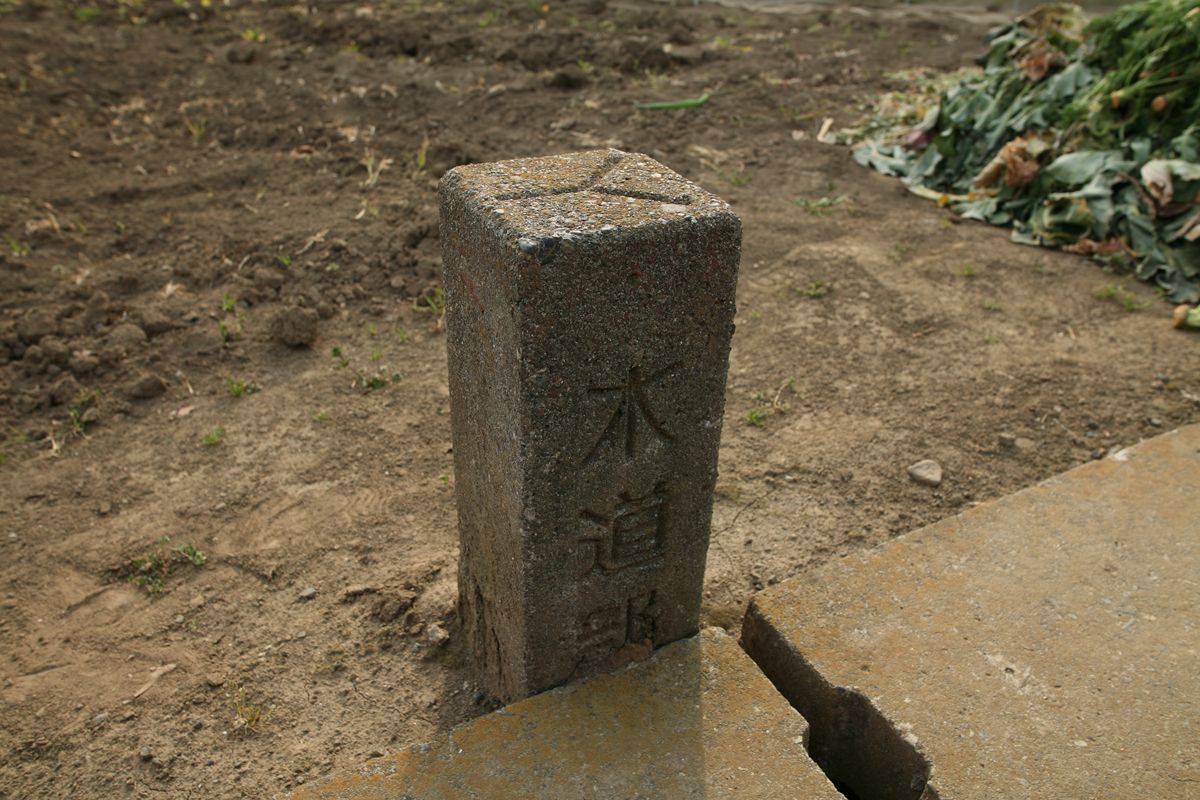

20110402-03.JPG「水道部」。

裏側は
20110402-04.JPG「横須賀」。

それ意外にも文字が書かれているのかも知れないが、これ以外にも見たいくつかのものも埋まっており、確認していない。

さらに近づく。

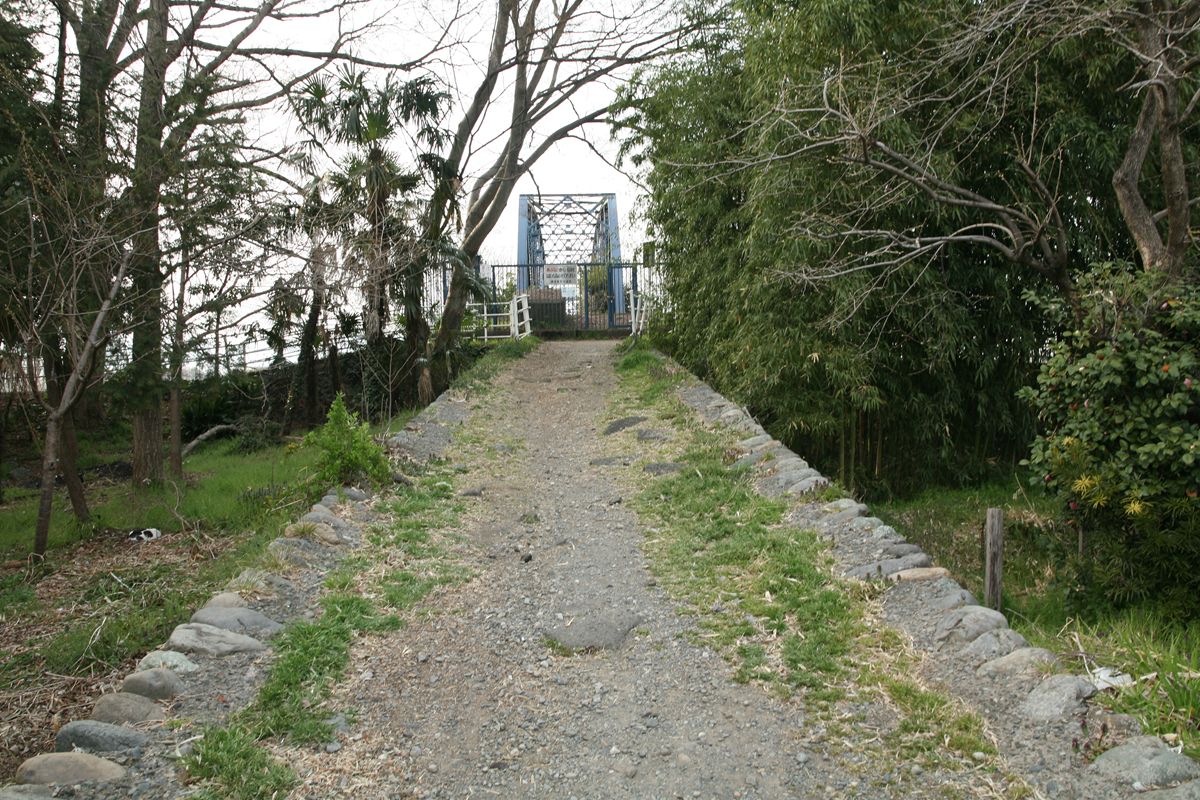

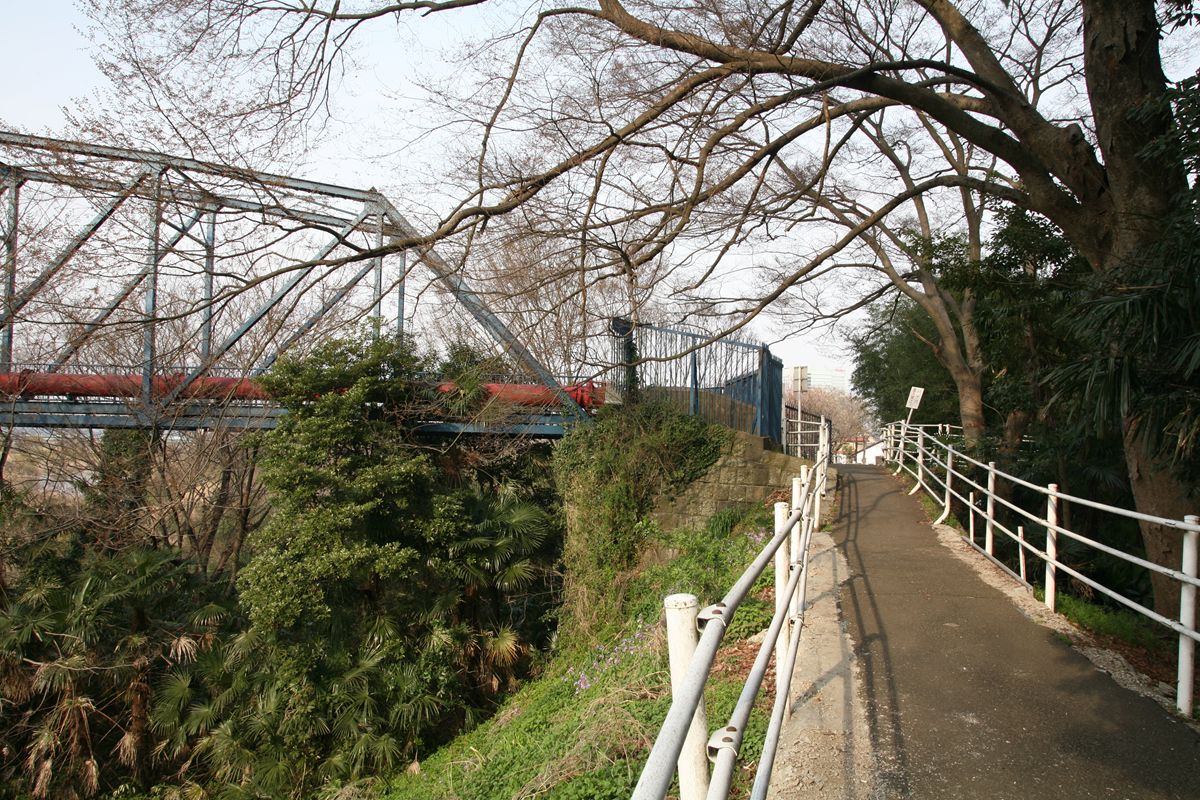

20110402-05.JPGなかなかの存在感。

20110402-06.JPG堤防に向かっては、このようなスロープがついている。

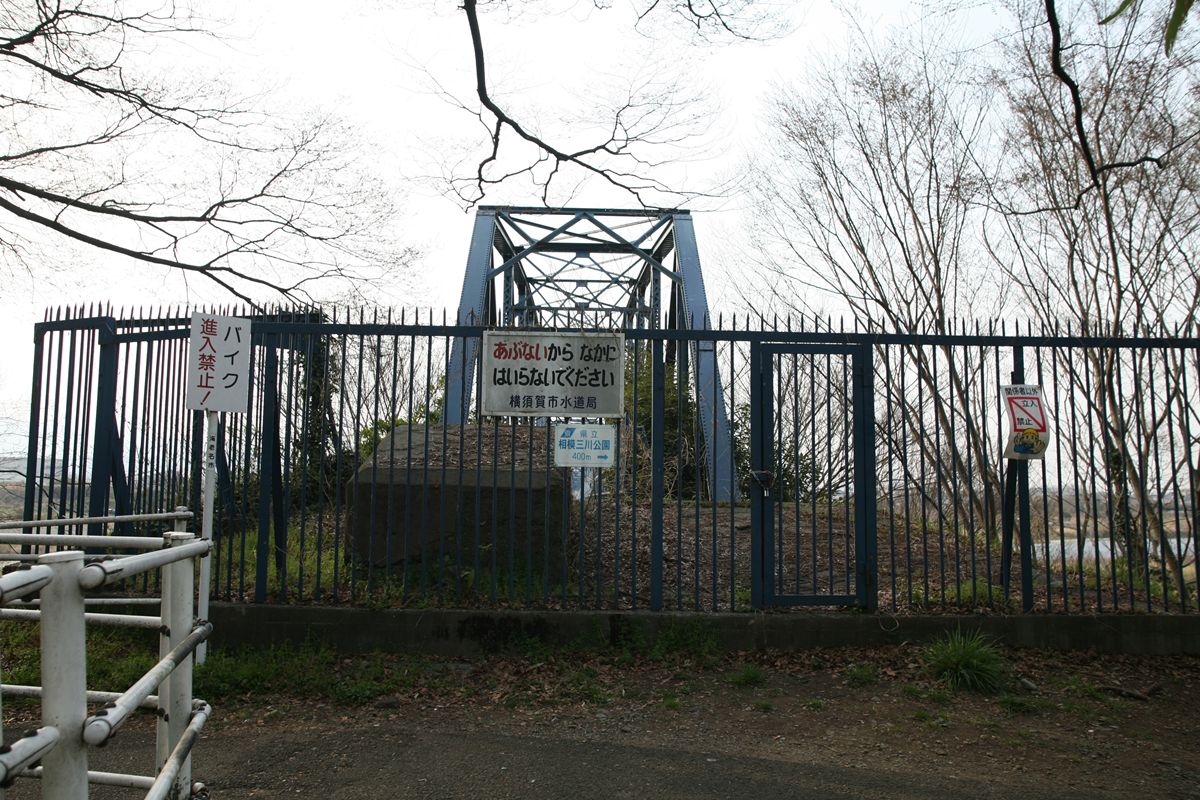

20110402-07.JPG当然の如く、柵で塞がれている。

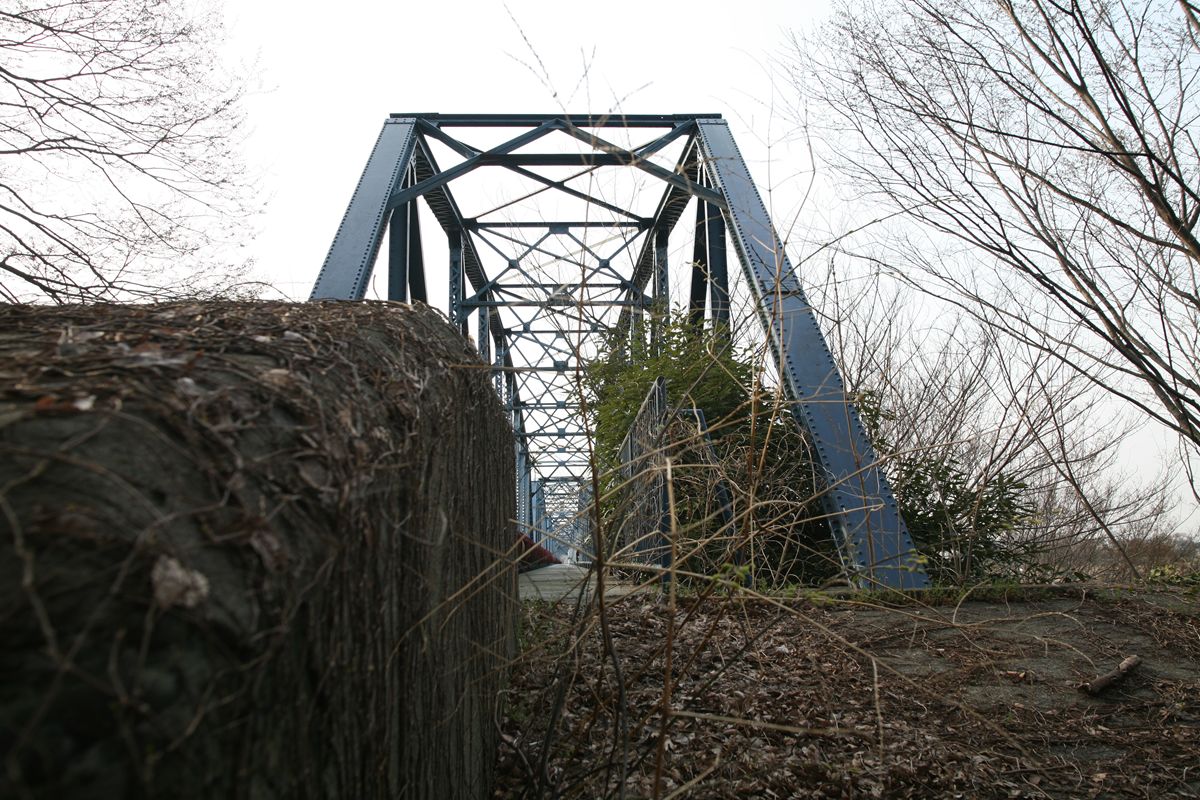

20110402-08.JPG柵の間からレンズを入れて撮る。見たところ、通常の道路橋や鉄道橋と構造は変わりないようだ。

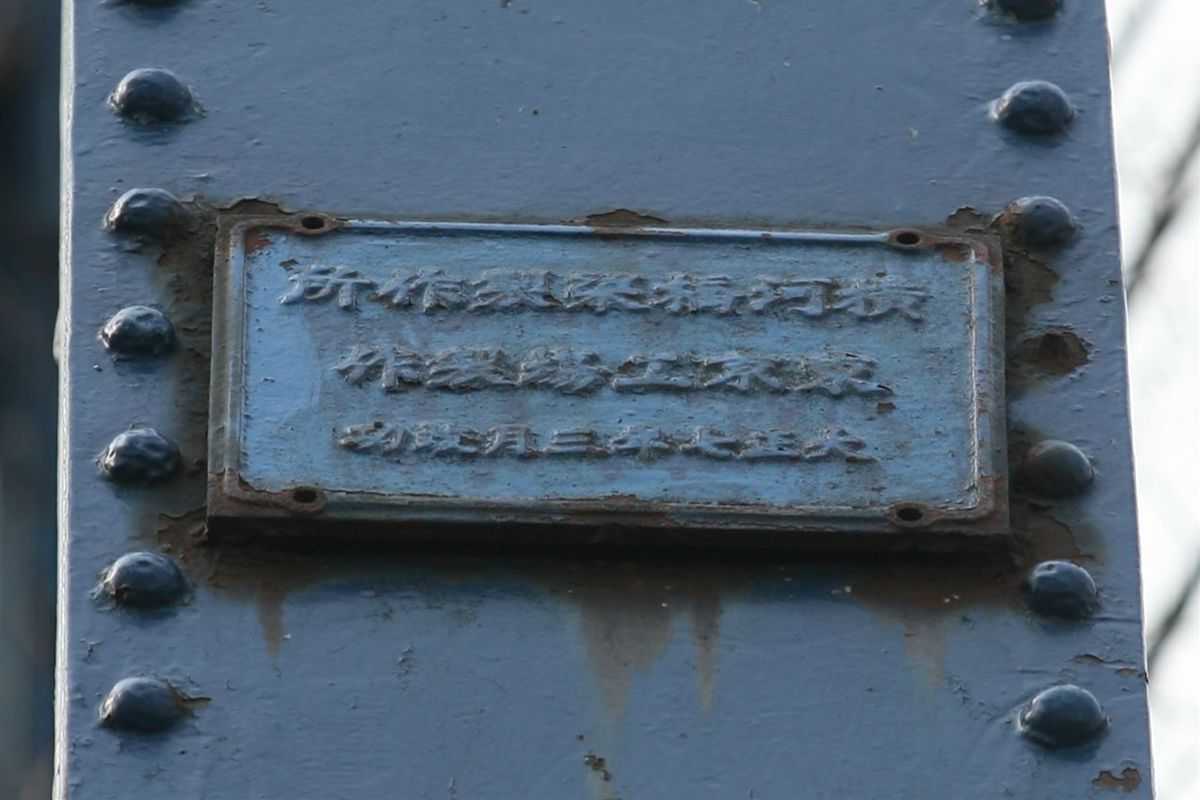

20110402-09.jpg右の端柱には銘板がある。
横河橋梁製作所
東京工場製作
大正七年三月竣工
(右書き)

大正7年とは1918年。当初、大阪に工場を持っていた横河橋梁が東京工場を開設したのが1914年であるから、初期の製作である。私が見た少ない例で書けば、のちの銘板には「東京工場」という記載がない。『横河橋梁80年史』には、この上郷水管橋に関する記述はない。

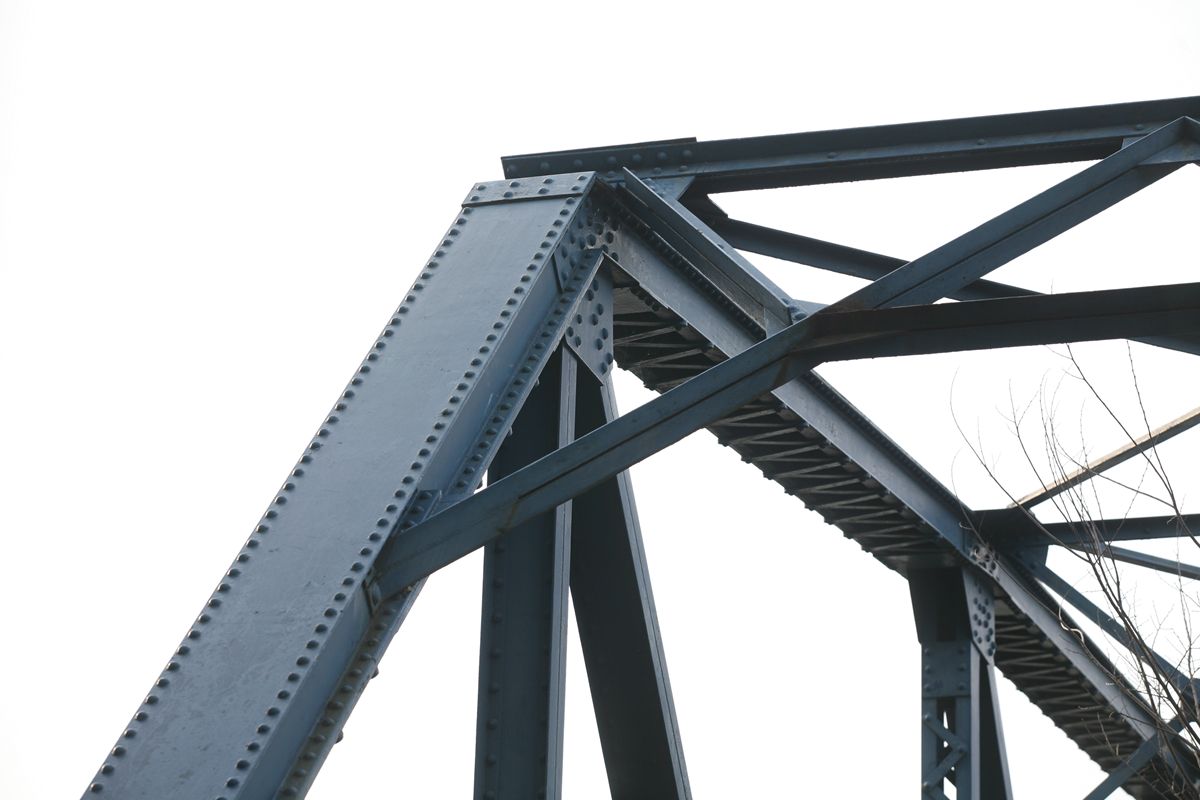

20110402-10.JPGこうしたディテールも、なにかの参考になるかもしれないのでアップしておく。上弦と橋門構・上横構の関係である。

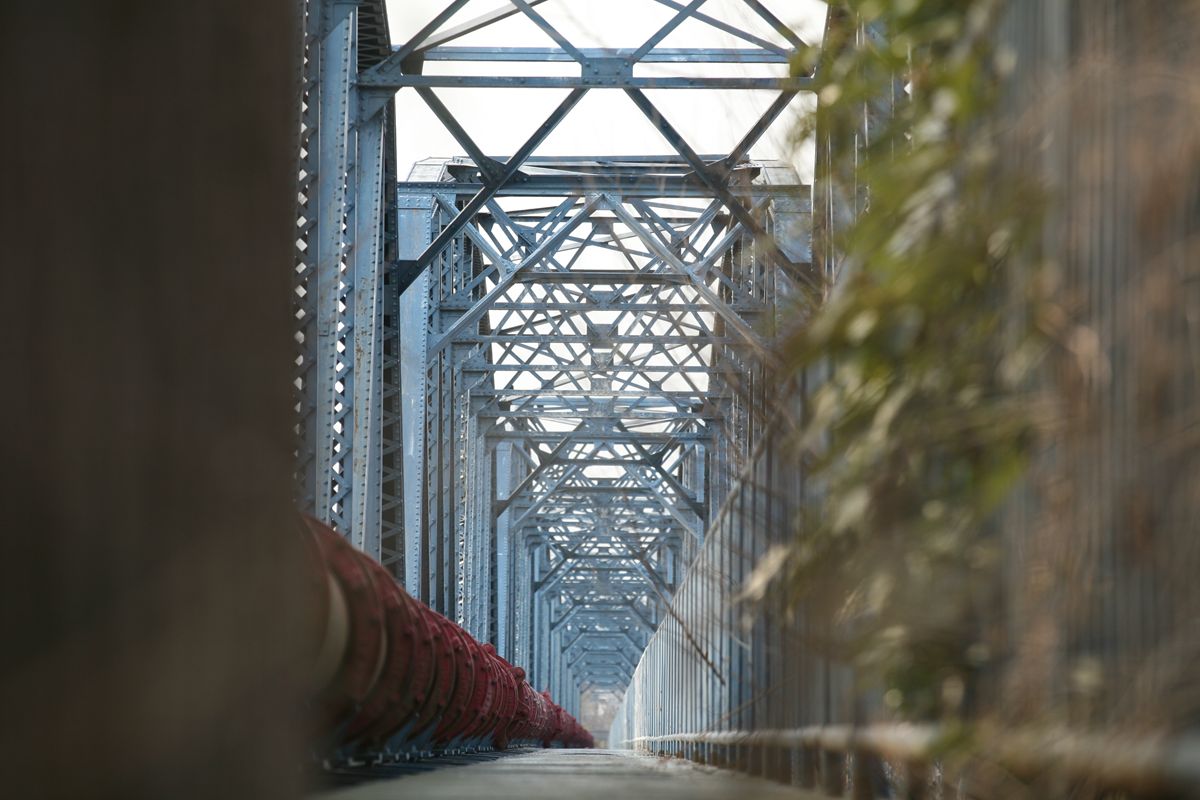

20110402-11.JPG水管を見る。ボルトで結合された水管。どこかでパイ何mmか見た気がするのだが、思い出せない。

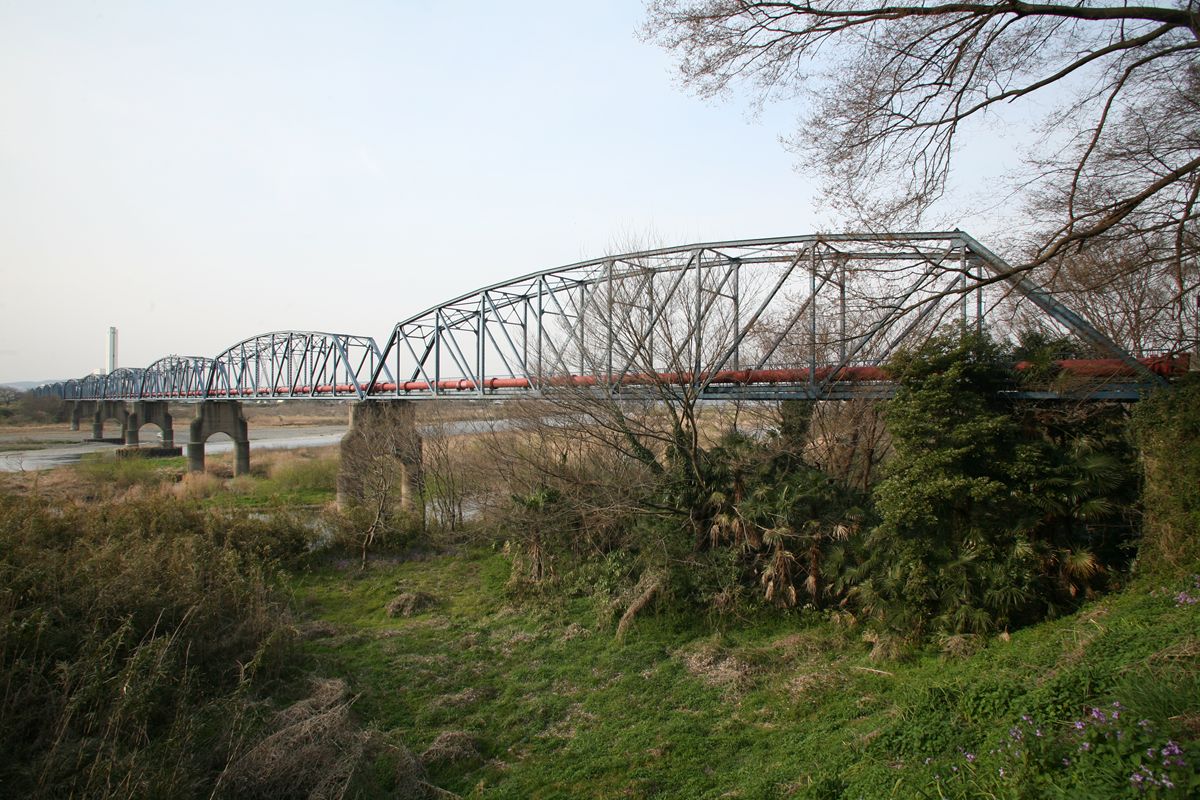

20110402-13.JPG真横から。

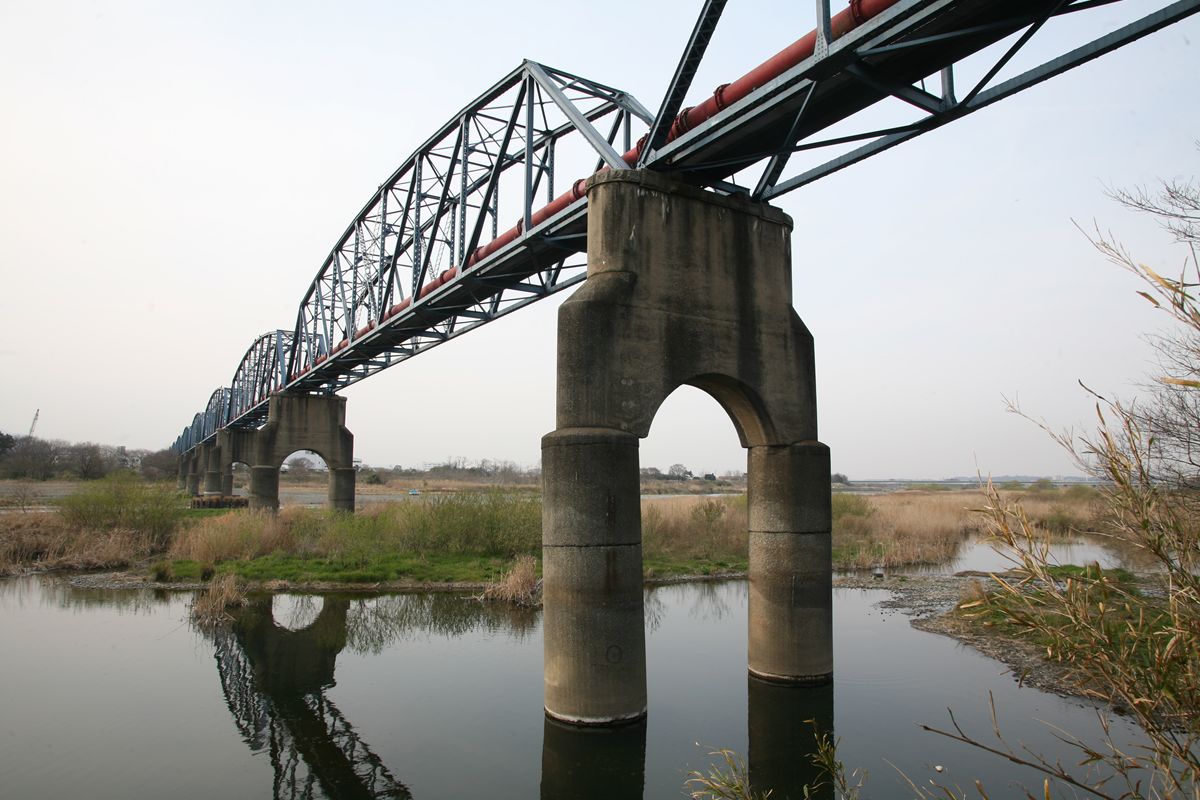

20110402-14.JPG河川敷より。全10連である。右端に見えているのは海老名側の最終連。

「壮大な土木遺産 ―旧横須賀軍港水道 ~走水の水道~」には「長さが500mにもおよぶ」とあるので、10連で500mくらいになるのか。鉄道用橋梁ではフィートが基準だったので、スパン50mという橋梁は定型ではないが、この水道橋の正確な寸法が知りたい。



(続く)
