英国系100フィートポニーワーレントラスの横桁考(8)関西本線木津川橋梁の続きと言おうか、列車でそこを通ったので、車内からの写真をアップする。うっかりしてて、あわてて撮ったので最初の何枚かは露出も狂ってるしシャッタースピードは遅いし…。列車は木津から柘植方面へと向かっているので、木津川橋梁は第3連→第1連の順で通る。

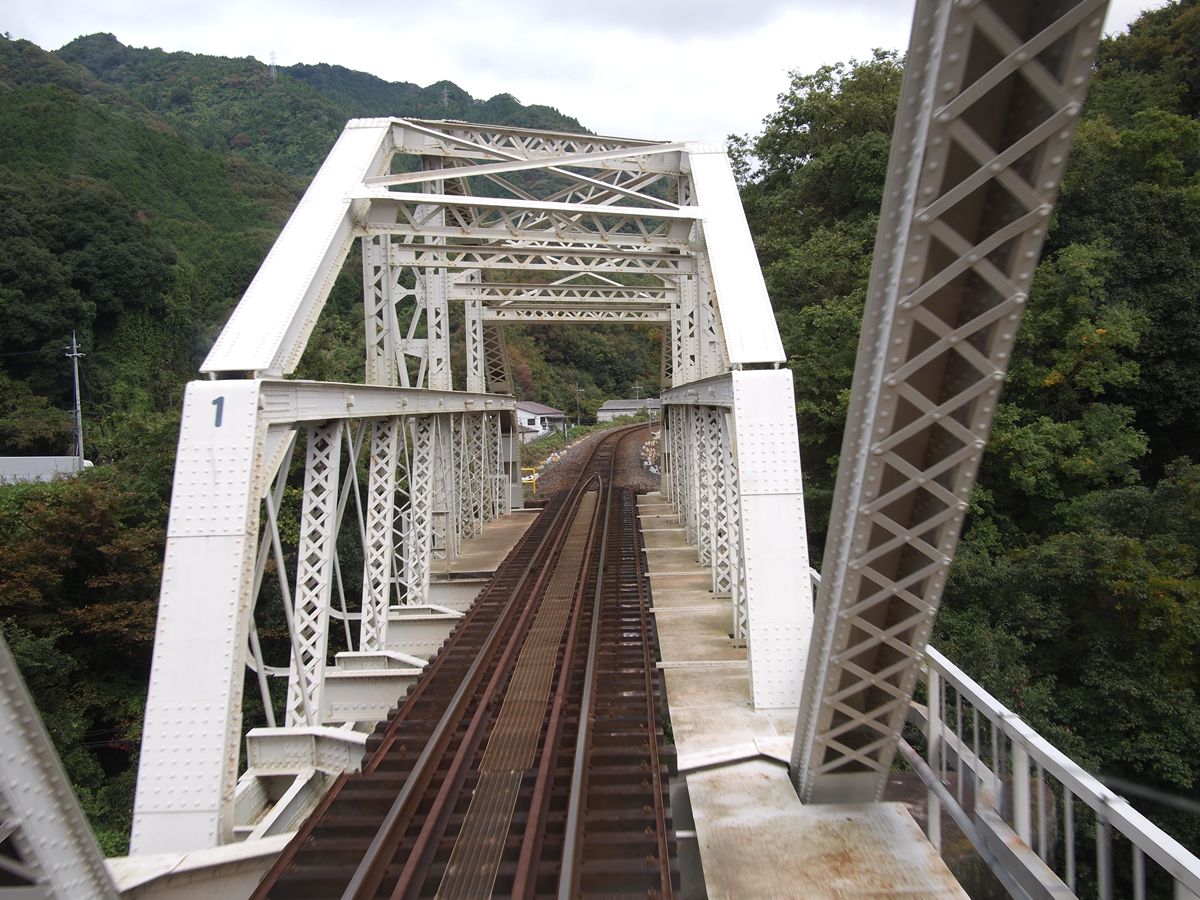

20111024_000.JPG第3連。ランガー化したポニーワーレンの、右側の上弦のピンの部分、向こう側の3本がかなり出っ張っている。ボルトを代替した際に、長かったのだろうか(切ればいいじゃないか!)。左側のトラスにはない。

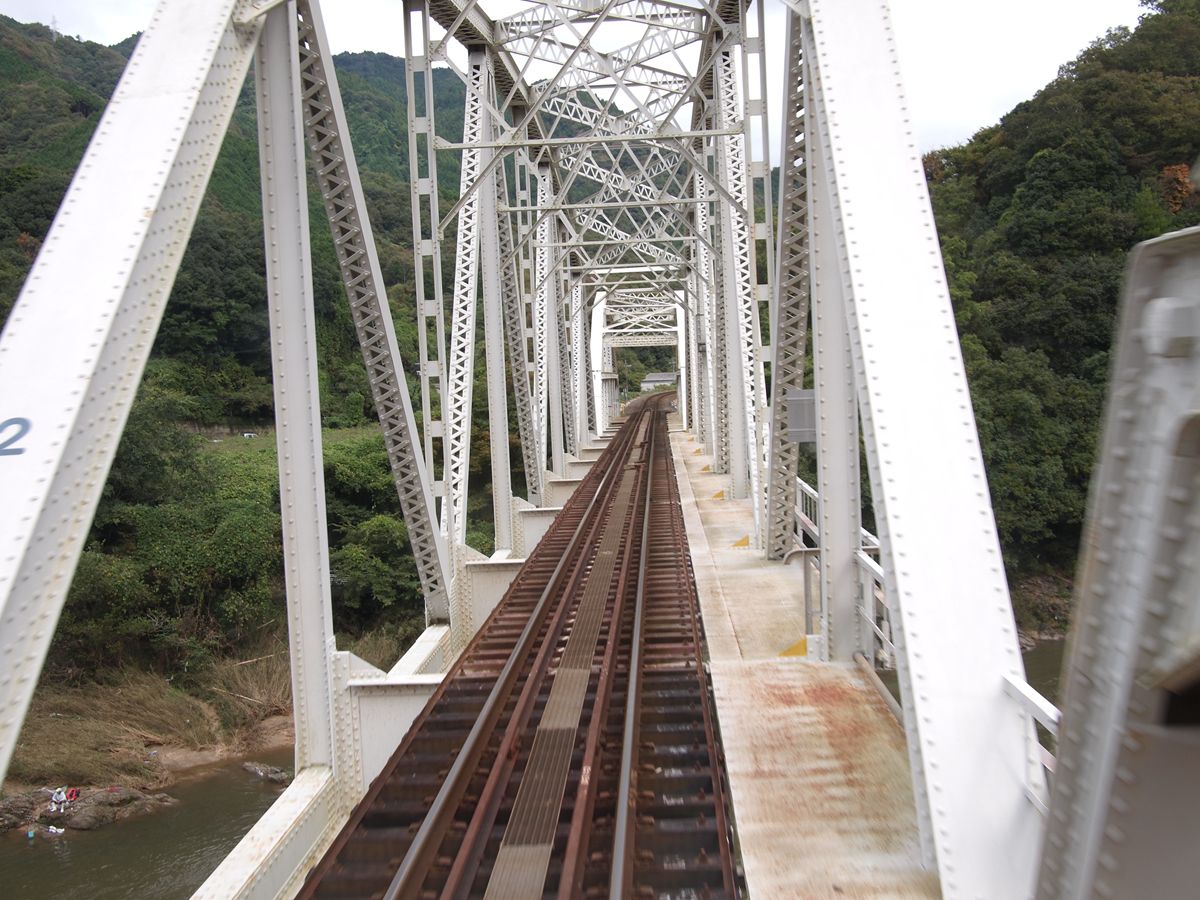

20111024_001.JPG第2連。こちらは2代目の桁。

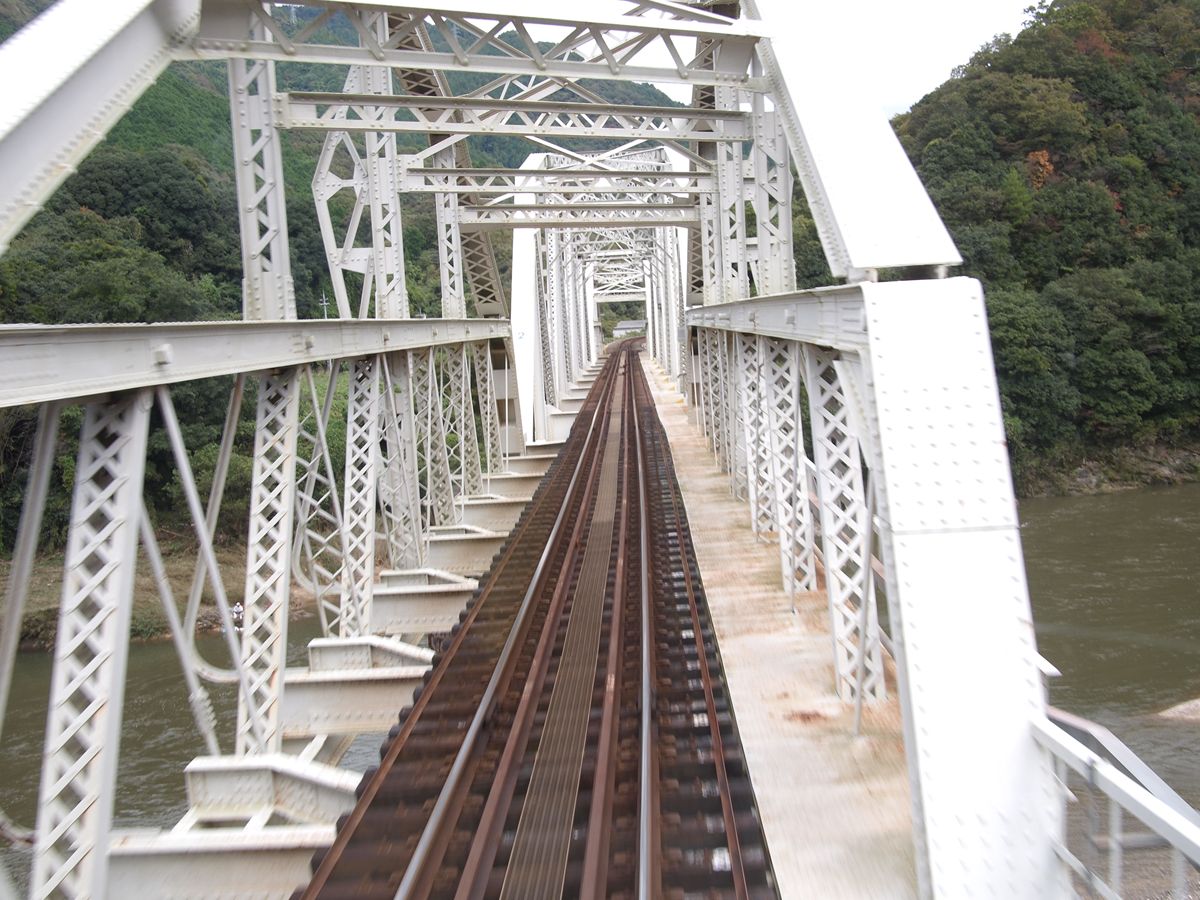

20111024_002.JPG第1連。こちらは、左右の桁にそれぞれ、上弦のピンがつきだした部分がある。

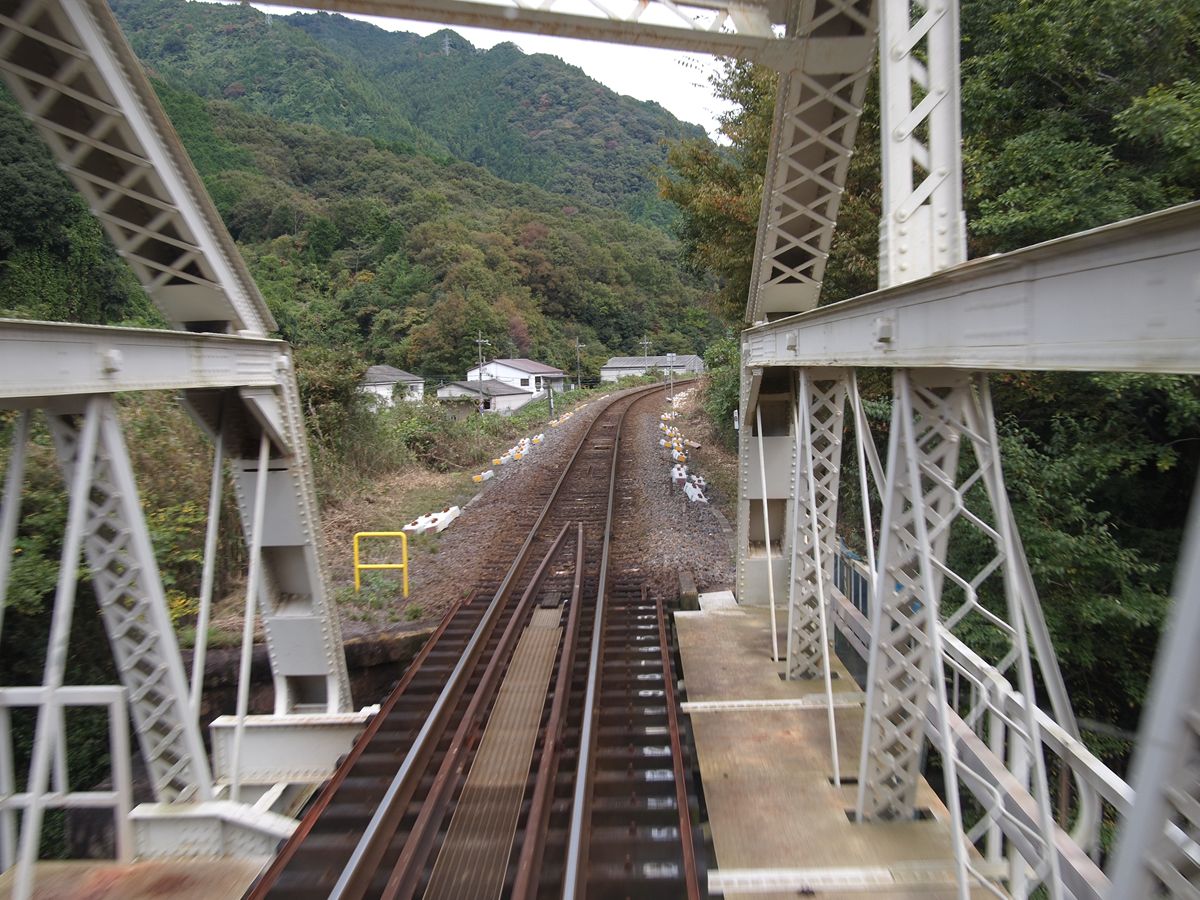

20111024_003.JPG第1連が終わる部分。



この木津川橋梁は、ランガー化した部分に目が行きがちだが、横桁もかなり特徴的。詳細は英国系100フィートポニーワーレントラスの横桁考(8)関西本線木津川橋梁をご覧ください。
