昨年、ガーミンのdakota20を購入後、地形図はカシミール3Dから切り出して転送して使用していた。不便な点はサイズに制限があることで、2万5000分の1地形図なら、東京都全部をdakota20に入れることはできない。便利な点は無料である、ということだ。

旅行時でも、PCを持参することでなんとかしていたのだが、10年ぶりに北海道ツーリングに行けることになり、対策が必要になった。そこで、TKAから「日本地形図25000全国版 microSD版」を購入した。地理院の2万5000分の1地形図が全国分入って、2万4800円である。なお、dakota20は、イギリスの自転車屋から購入している。そのほうが安かったからだ。当時222.12ポンド、現在のレートなら2万8000円ちょっとだ。当時は3万円を切る、くらいだったと思う。アメリカでは349.99USDだ。

さてこの「日本地形図25000全国版 microSD版」(以下「本地図」とする)。予想以上にすばらしかった。以下、キャプチャ中心に。

20110626_001.pngまず、セットして[Setup]→[Map]→[Map Information]をタップすると、このようになる。

Enabledとなっている、「TopographicMap25k」というのが2万5000分の1。その下の数字(2011068286)は、おそらく「2011年6月版」ということだろう。ほかに「RoutingMap」「Topo50m」が同時に利用できるようになる。

これで、スケールを変化させると、それにあわせて省略された地図が表示されるようになる。TKAによれば

5m~200mスケールまでは25000分の1の地形図、300m~800mスケールまでは空間データ基盤(25000)を元にした地図、1.2kmスケール以降は広域地図が表示されます。

となっている。

これまで「カシミール3D」からマップを切り出し、[CustomMap]として利用していた人もいるだろうが、そのままの設定では、CustomMapのデータがある部分では、本地図より優先されてそちらが表示されてしまう。


20110626_002.png80kmより大縮尺だとこんな感じ。(800kmスケールが限界)

















20110626_003.png50kmスケールからは、高速道路だけが表示される。12kmスケールからは国道と500m刻みの等高線も表示される。左画像は5kmスケール。

左の地図になぜ500m刻みの等高線があるかといえば、標高0mと1mとの境に等高線があるためだ。以下同じ。












20110626_004.png3kmスケールから1.2kmスケールまでは、どういう基準かはちょっとわからないが、細かな市街地の道路が出てくる。等高線は200m刻みとなる。

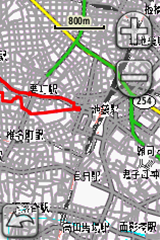

20110626_005.png20110626a_003.png800mスケールからは、ほぼすべての道路が表示される。この段階で見えている道路は元データから機械的に拾ってきたものらしく、夕張のシューパロ湖にかかる三弦橋までが「ルート」に選択できる(たぶん)道路として描かれてしまう。

なんでそんなことに気づいたのかというと、地図入れて真っ先に見たのがここだったからだ。

等高線は50mごと。





20110626_006.png20110626a_000.png200mスケールから、いよいよ国土地理院の2万5000分の1地形図となる。2万5000分の1は、市街地で利用するには大雑把すぎる。自宅周辺では、道路はおよそ半分がはしょられている印象だ。わりとよく、道路のない場所を歩かされる。

等高線は地形図と同じ10m。だたし、50mごとに、別データによる等高線が重なるので、多少の見苦しさがある。これを消すためには、[Setup]→[Map]→[Map Information]で、「Topo50m」を「Disabled」にすればいい。これを「Disabled」にしても、800mスケールより大縮尺の地図での等高線の見え方は変わらない。

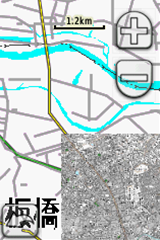

20110626_011.pngちょっと戻って。カシミール3Dから切り出したカスタムマップも「Enabled」にしておくと、このようなハイブリッドな表示となる。右下のごちゃごちゃした画像が、カスタムマップだ。山手線内北半分を、jpeg品質3で使用していた。














20110626_012.pngカスタムマップとの境目。左の、R254が黄色く表示されているのが本地図、肌色表示なのがカシミール3Dから切り出した地図だ。後者がjpeg低品質としてあるからだろうか、粗い。














20110626_013.pngもっと拡大するとこうなる。どちらも元データを数値地図に取っているためどちらも「紙の地形図」の区切りにあたる部分で画像がうまくつながらない部分がある。

左の、本地図のクッキリ度がよくおわかりいただけると思う。川がきちんと水色になるのが嬉しい。











20110626_007.png20110626a_001.pngここからは、本地図のデータ。

2万5000分の1地形図としての使いやすさは、200mスケールから120mスケールまで。その次の80mスケールでは、周辺がわからなくなる。そして50mスケールではこんな。紫色の破線は、地下鉄駅の表記。わかりづらいからか、電子国土では、地下鉄駅は破線ではなく塗りつぶされた四角になっている。

等高線は、ここまで拡大すると、「50mごと」の黒い線との誤差がはっきりとわかるので、やはり「Topo50m」は「Disabled」にしておくのがよさそうだ。

赤いトラックデータが絡まっているのは、本日買い物をした池袋のエルブレス。買ったものはこれ

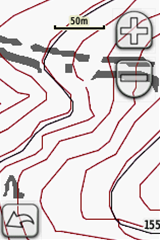

20110626_008.pngさらに拡大して20mスケール。実用性は既にない。なにしろ、網目が全く別のものに見えてしまうほどだ。道路ももはや道路の体をなしていない。
















20110626_009.png最小縮尺、5mスケール。もし仮に地形図が正確だとしても、GPSの受信精度がそれを越えるかどうか。
















以上、Dakota20とTKA「日本地形図25000全国版 microSD版」の相性というか表示についてのレポートである。

結論:この地形図、早く買ったほうがいいですよ。
