英国系100フィートポニーワーレントラスの横桁考(番外1-1)山形鉄道最上川橋梁というポストの続きを書いていて、うっかりブラウザを閉じちゃって書いた文章が無に帰したことがあった(こちら参照、するほどでもない)。そのことをすっかり忘れ、別件でこの山形鉄道のダブルワーレントラスについて触れようとしたら、記事そのものを実はまだ書いてないことに気づいた。まあ、あと20橋くらいネタたまってるんだけれど。

さて、その文章を消してしまったときに何を書こうとしたのかはまったく憶えていないので、ここではディテールを紹介する程度にする。この橋の経緯等、詳細説明は、上記「番外1-1」のリンク先をご覧いただきたい。

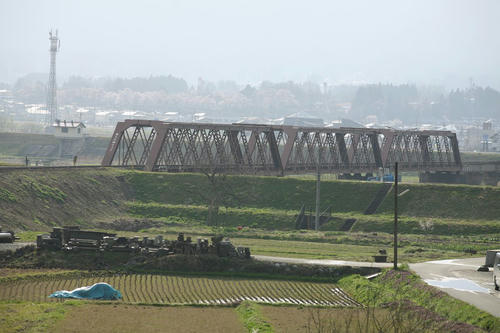

20101018-11.JPGさて、この最上川橋梁は、非常にいい立地にある橋である。県道の荒砥橋から、このように見える。背景は、出羽山地の一部、葉山などである。写真に見える山の向こう側方向に稜線が延び、その稜線は朝日連峰に連なっている。

寄ってみるとこうだ。
20101018-01.JPGこの、3連のダブルワーレントラスの存在感が大きいが、この最上川橋梁は対岸に向けて溢流部に12連のプレートガーダーがかかっている。そして、こちら側、つまり北側の下弦に、連番号がペイントしてある。ここに見えているダブルワーレンは、右から順に13、14、15と書いてある。

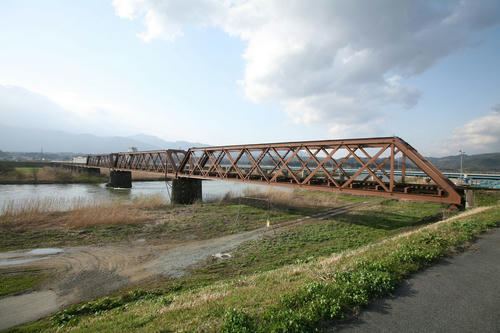

20101018-03.JPG上流側から。戦後すぐの、といっても62年前の航空写真を見る限り、本流部と溢流部の割合はほとんど変化がないようだ。最上川は、当時すでに手が入っていたのか、それともいまだに手が入っていないのか。きっと前者だとは思う。

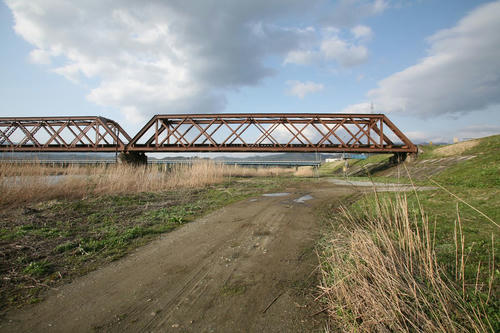

真横から。
20101018-07.JPG美しい、9パネルのダブルワーレン。私はこれをトリミングにしてスクリーンセーバーにしている。

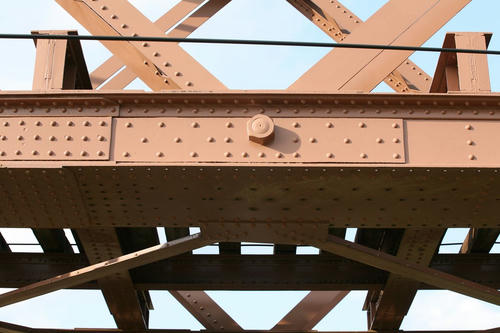

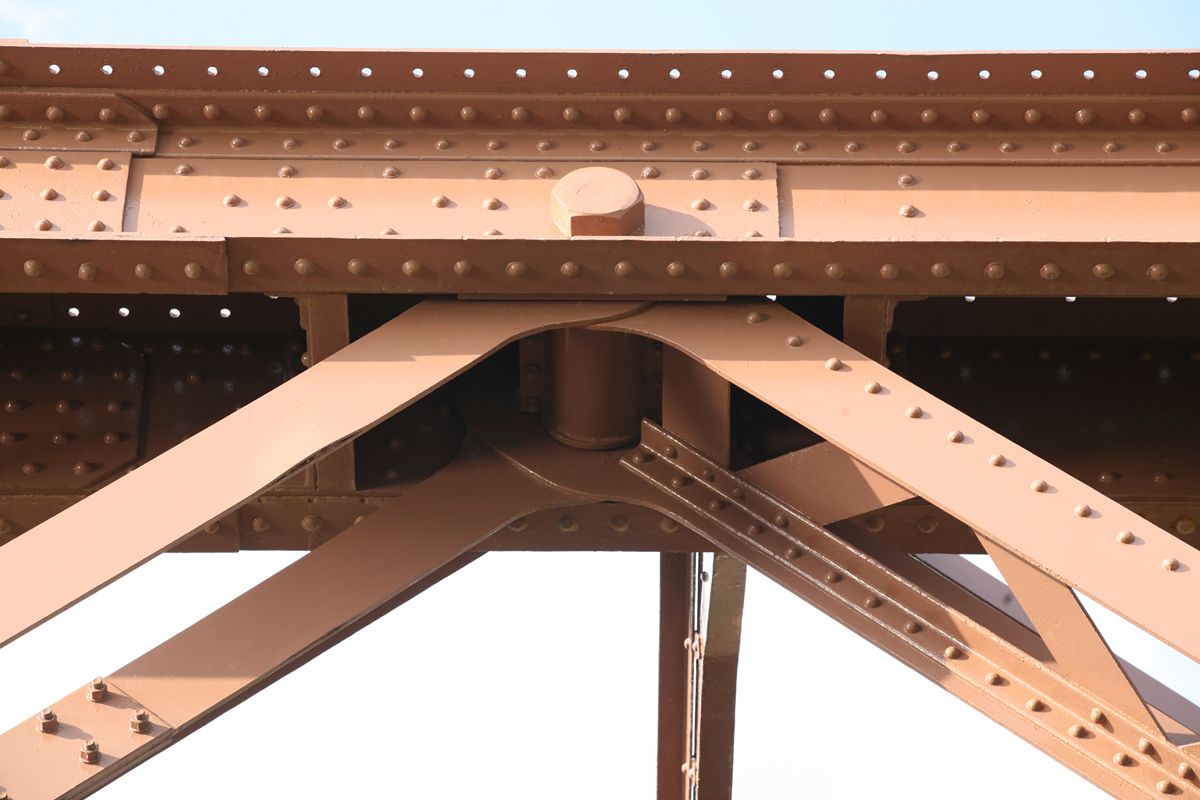

20101018-08.JPG20101018-09.JPG上弦と下弦のピンはこんな感じだ。


ここまで写真をご覧になった方は、この橋はきれいだと感じることだろう。昔のワムハチの色、すなわちとび色2号に似た色合いの塗料が塗られたばかりのようだった。このときの撮影行では、塗り替えしたばかりの橋に出会うことが多々あった。ラッキー。

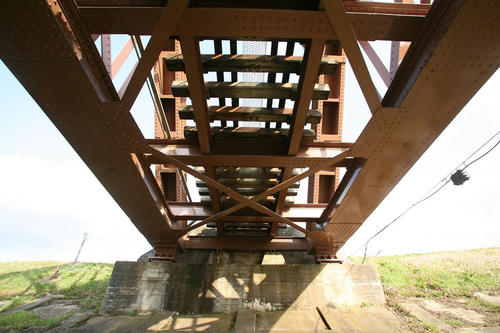

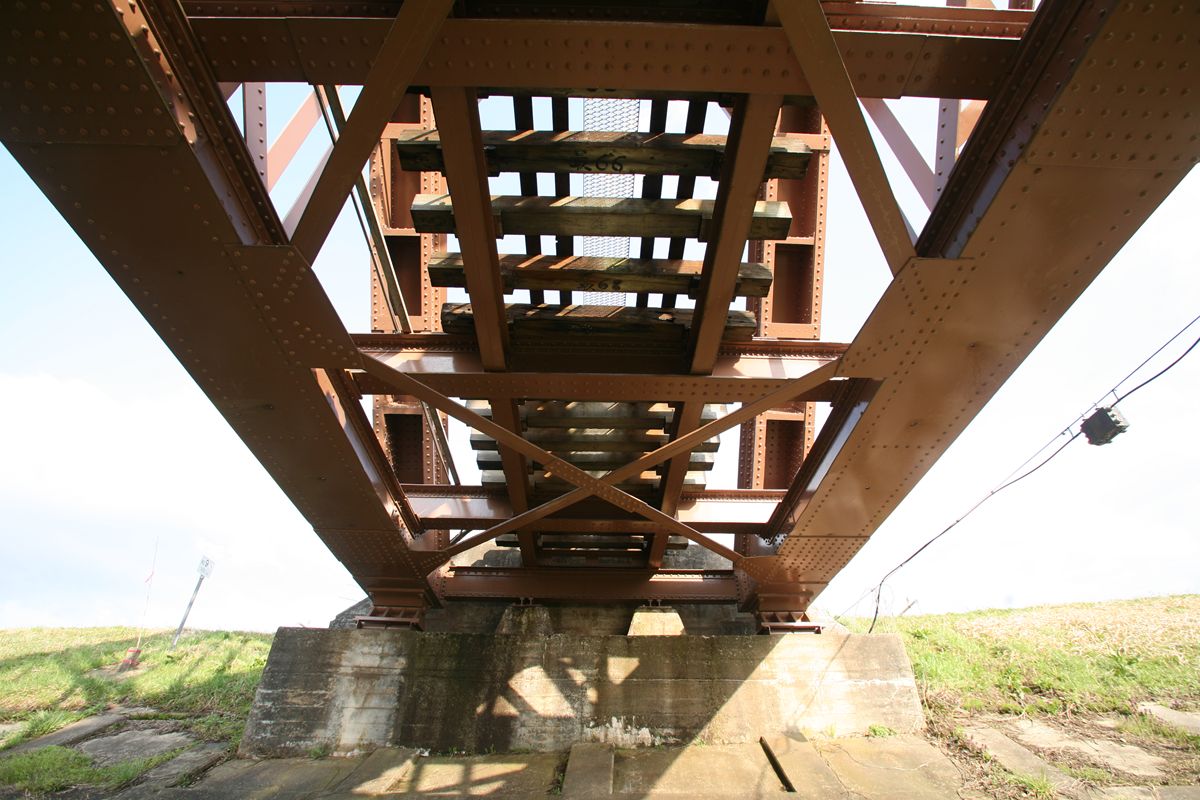

肝心の横桁。
このように、直線的な横桁が格間に2本ずつ渡され、その横桁を繋ぐように縦桁が2本、設置されている。岐阜県の初代東海道本線揖斐川橋梁もパテントシャフト製で、このような横桁を持っているので、これがパテント・シャフトの流儀なのかもしれない。

また、この写真では橋台付近をご覧いただきたい。ダブルワーレンの端柱部、つまり∠となる部分の先端、横桁のようなものがリベット留めされている。そして、その横桁のようなものと橋台の間に、レールが4本、まるで端を支えるかのように配置されている。なぜなのかは不明。

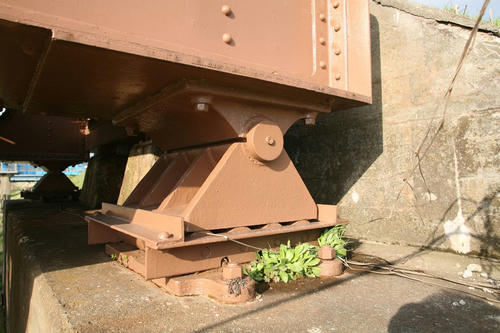

20101018-04.JPG支承。ピン支承をローラーが受けている。

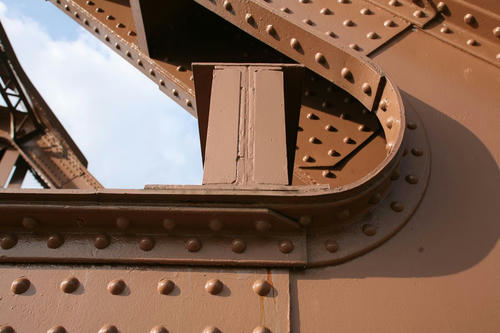

20101018-05.JPG横桁の断面。どういう過程で横桁が作られていくのかを知りたくなってきた。

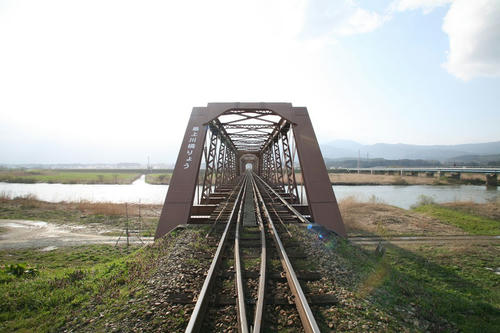

20101018-02.JPG正面。

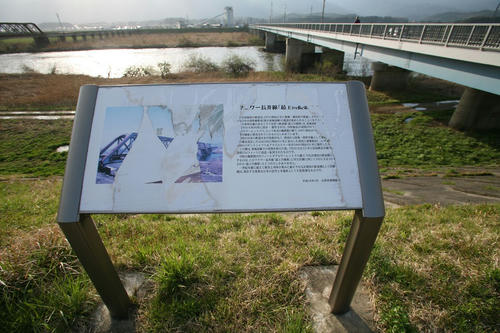

20101018-10.JPG右岸には、このような説明板があったが、もうこれでは意味を成さないだろう…。


以上、一切、新発見とかナシ。繰り返すが、このポスト上部の「番外編1-1」をご覧いただきたい。
