以前書いた、トレッスル橋脚を持つ巴橋のすぐ近くにある中央本線の新・第4木曽川橋梁。複線区間であり、今回は上り線(名古屋→塩尻方向)の桁について書く。

場所はここ。


もともと中央本線は単線で開通しており、現在の下り線(塩尻→名古屋方向、東側)が明治43年(1910年)11月25日の開業当初からのもので、上り線(西側)が、昭和43年(1968年)9月30日の複線化時に増設されたもの。それは、すぐ北の隧道の坑門の意匠をみればすぐわかる。

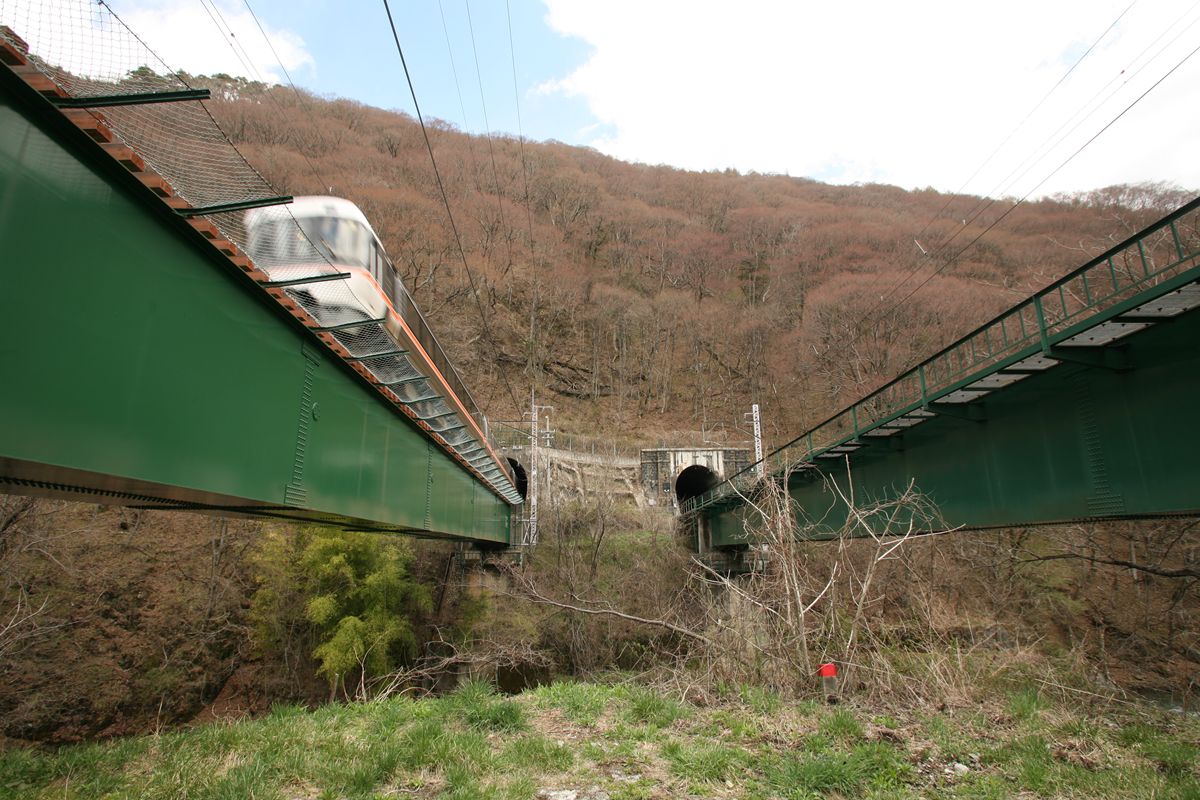

20110707_005.JPG(左が今回書く上り線で、「しなの」が通過中。坑門は無地のコンクリート製。対して、右の下り線の坑門は石積をコンクリートで改修したもの?)

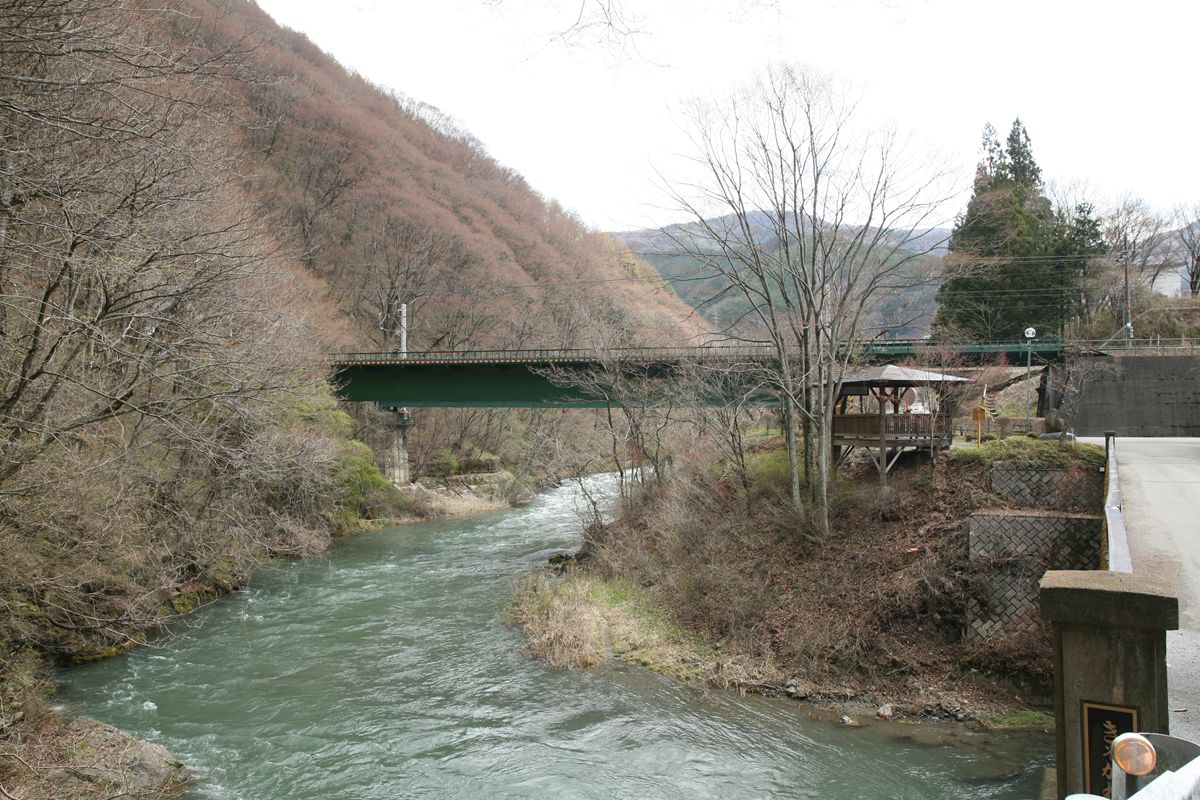

巴橋から見ると、こう。

20110707_000.JPG写真左が塩尻方面、右が名古屋方面。左から、46.8mの上路箱桁と、16mの下路鈑桁の2径間である。

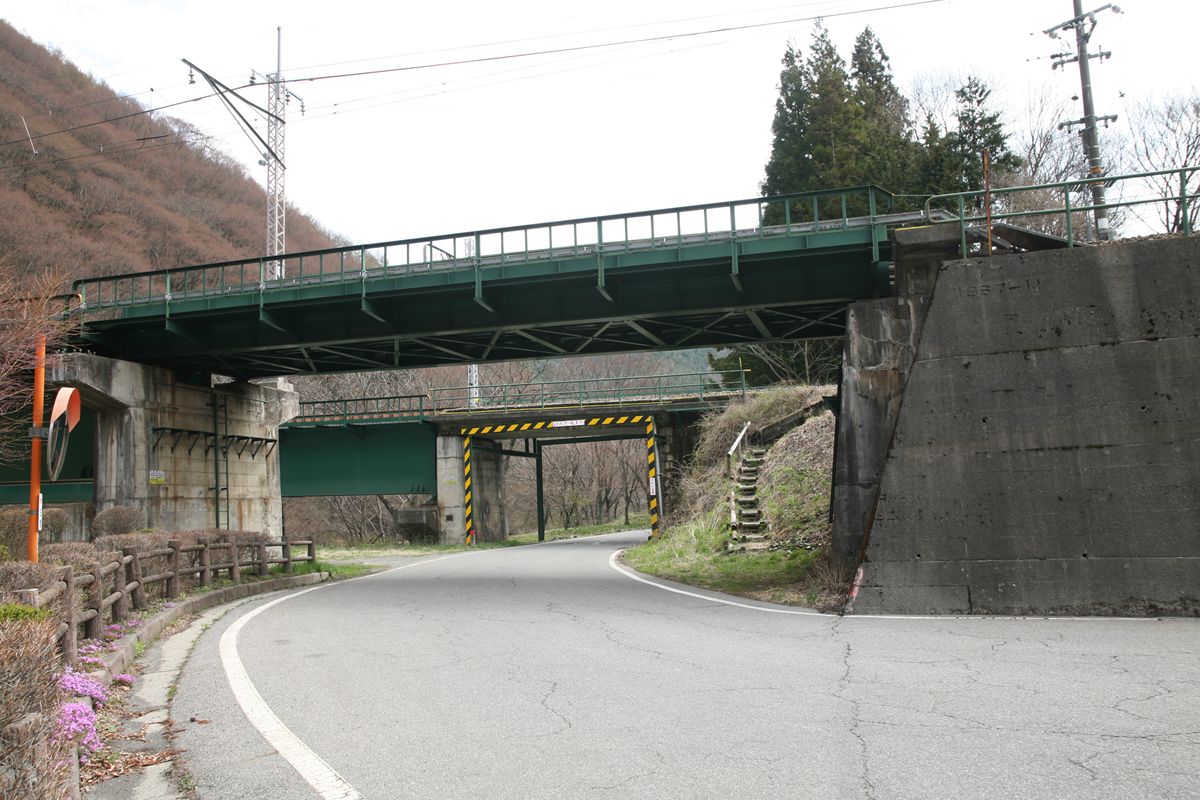

まずは下路鈑桁。
20110707_001.JPG薄っぺらく見えるのは、たぶん目の錯覚。まあ、支間16mなので、高さもそれほどない。

向かって右の擁壁は、もちろん複線化時に作られたものだろう。「1967-11」という陰刻がある。

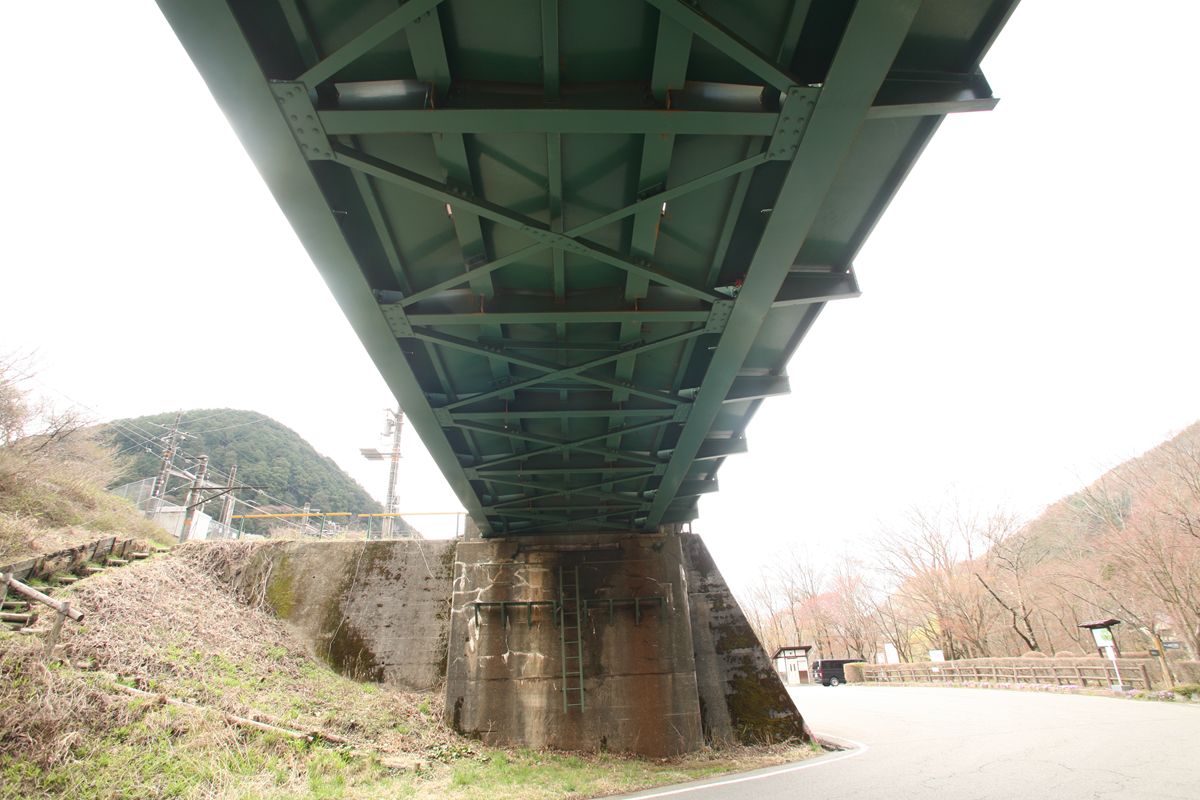

下路鈑桁の裏側。
20110707_006.JPG小さいなあ。という印象。

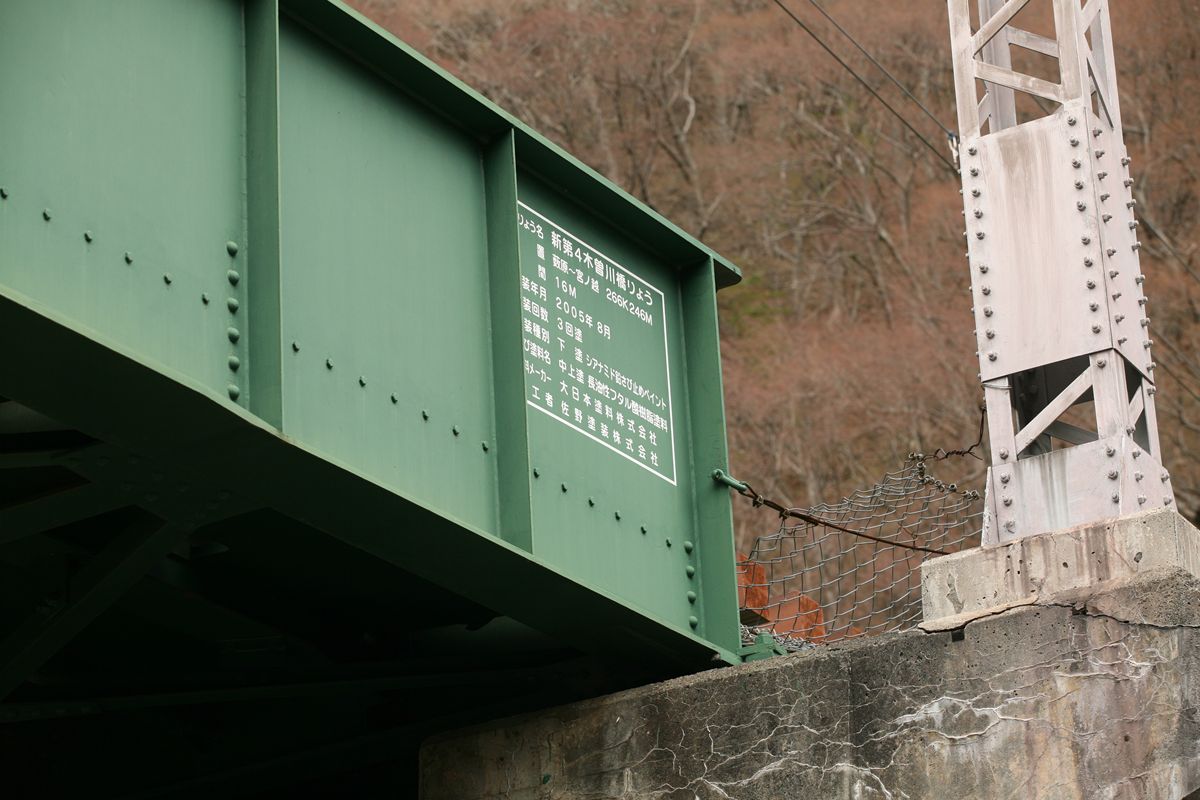

20110707_004.JPG塗装標記。

 橋りょう名 新第4木曽川橋りょう
位置 薮原~宮ノ越 266K246M
塗装年月 2005年8月
塗装回数 3回塗
塗装種別 下塗 シアナミド鉛さび止めペイント
及び塗料名 中上塗 長油性フタル酸樹脂塗料
塗料メーカー 大日本塗料株式会社
施工者 佐野塗装株式会社

この区間の複線化は1968年なので、2005年前には一度は塗り替えられたか、というところだろう。

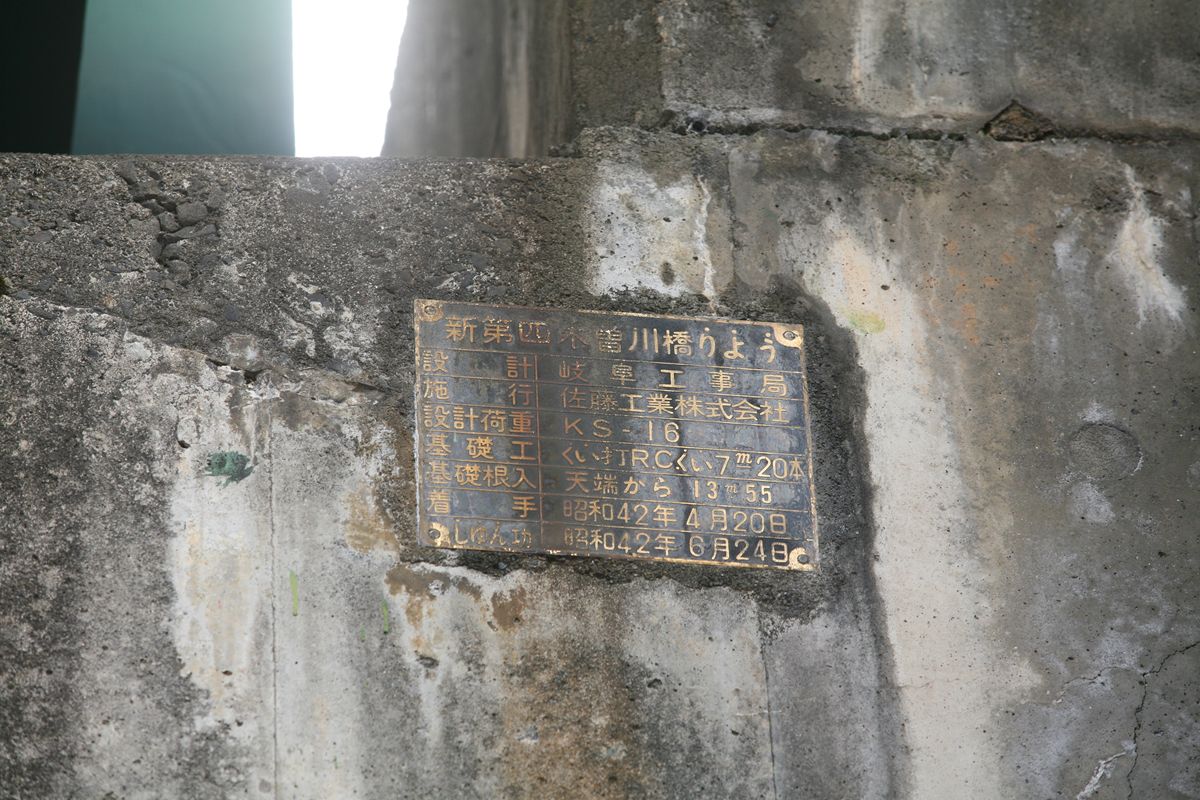

南側橋台には銘板があった(北側は接近できないので確認をしていない)。
20110707_003.JPG新第四木曽川橋りょう
設計 岐阜工事局
施工 佐藤工業株式会社
設計荷重 KS-16
基礎工 くい打R.C.くい7m20本
木曽根入 天端から13m55
着手 昭和42年4月20日
しゅん功 昭和42年6月24日


「橋りょう」「くい打」「しゅん功」いずれも、カナ部分には傍点が伏してあるのが興味深い。このエッチング銘板の原稿を作った人は、交ぜ書きに抵抗があったのか。

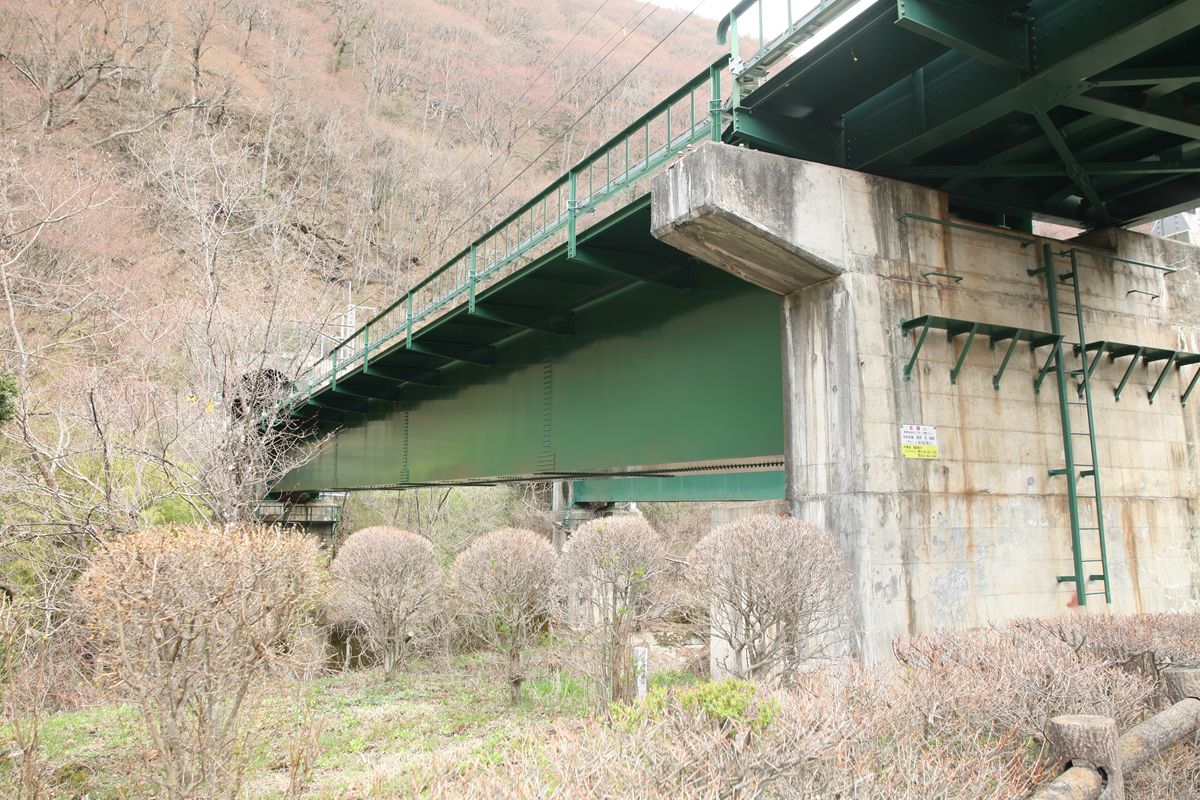

橋脚と、上路箱桁の全景。塗装が光っていて美しい。古めの橋ばかり見ていたので、箱桁のような近代的な桁を見るととても新鮮だ。
20110707_002.JPGなぜ橋台よりもきれいなのだろう?

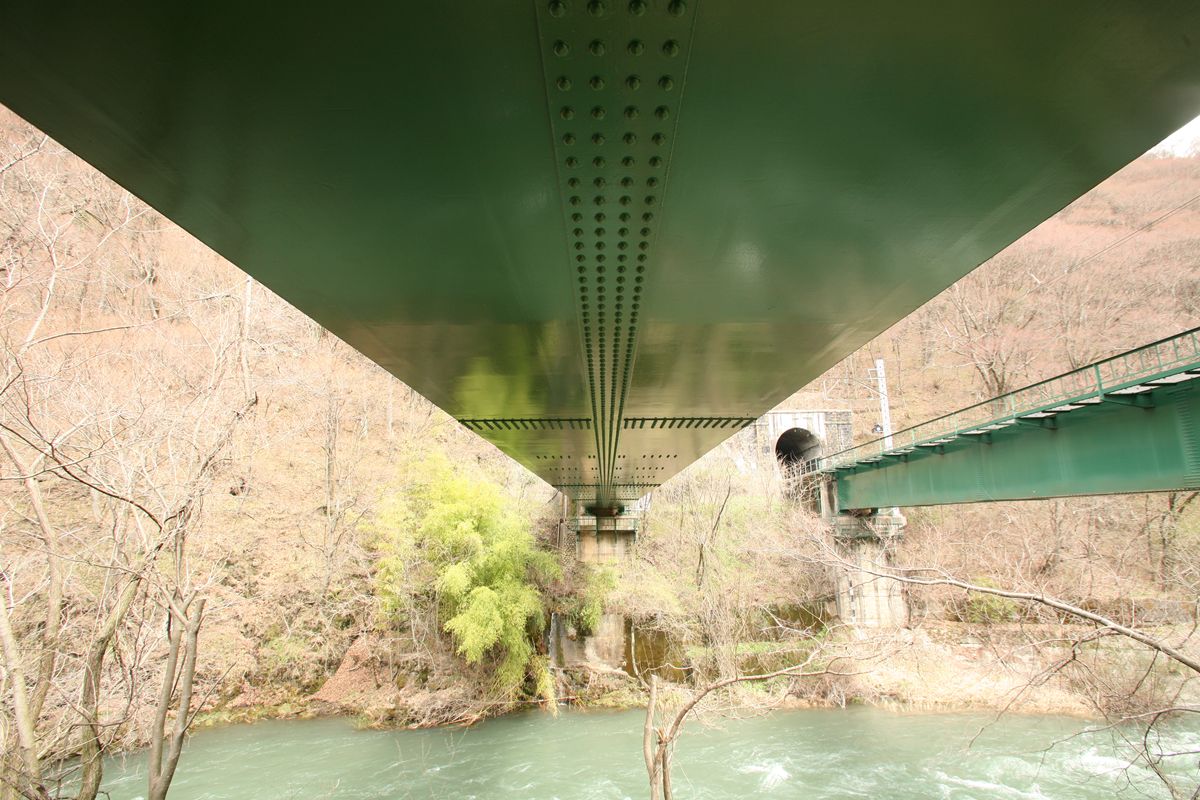

上路箱桁の裏。

20110707_008.JPG桁の下面ののっぺり感が、なんともいえない。

『鉄道構造物探見』(小野田滋)によれば、国鉄が箱桁を初めて採用したのは昭和33年(1958年)で、東海道新幹線の工事で大量に用いられ、昭和42年(1967年)に、「在来線用上路プレートガーダの標準設計でも、支間三六・四メートル以上の桁はボックスガーダとすることが基本となった」とある。とすれば、この箱桁は、その最初期にあたるものだ。


この区間の動画がある。



この前面展望は上り線であり、1分11秒あたりから、この橋を渡っている。鈑桁のほうにはバラストが敷かれ、箱桁のほうにはないようだ。とくに後者は音でも、冒頭の写真でもわかろう。

次回は下り線について書く。
