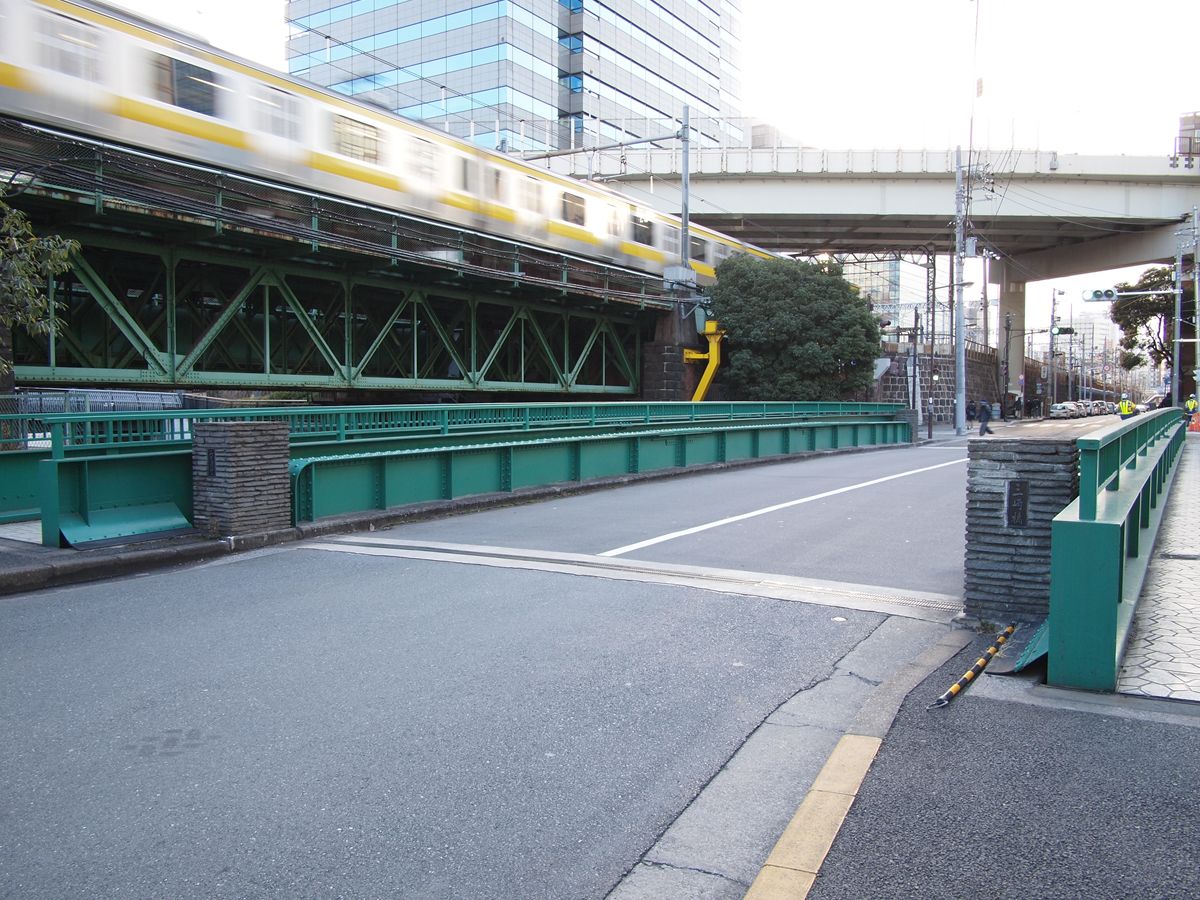

20121028_002.JPGハーコート探訪:小石川橋通架道橋(3))(写真右に見えるトラス橋)に関連して。そのすぐ横にある道路橋である。

道路橋において、下路プレートガーダー(鈑桁)というのはあまり多くない。桁幅を広くしづらいからだろうか(上路ならば、道路の下に桁を増やせばいい)。視界にうるさいトラス橋が避けられるのと同じように、欄干のように見える桁が圧迫感を持つためだろうか。この三崎橋は、おそらく桁下高さの確保の観点から、下路桁になったものと思う。桁は、親柱があること、両脇に歩道橋が別途架設されていることから、あまり目立たなくなっている。

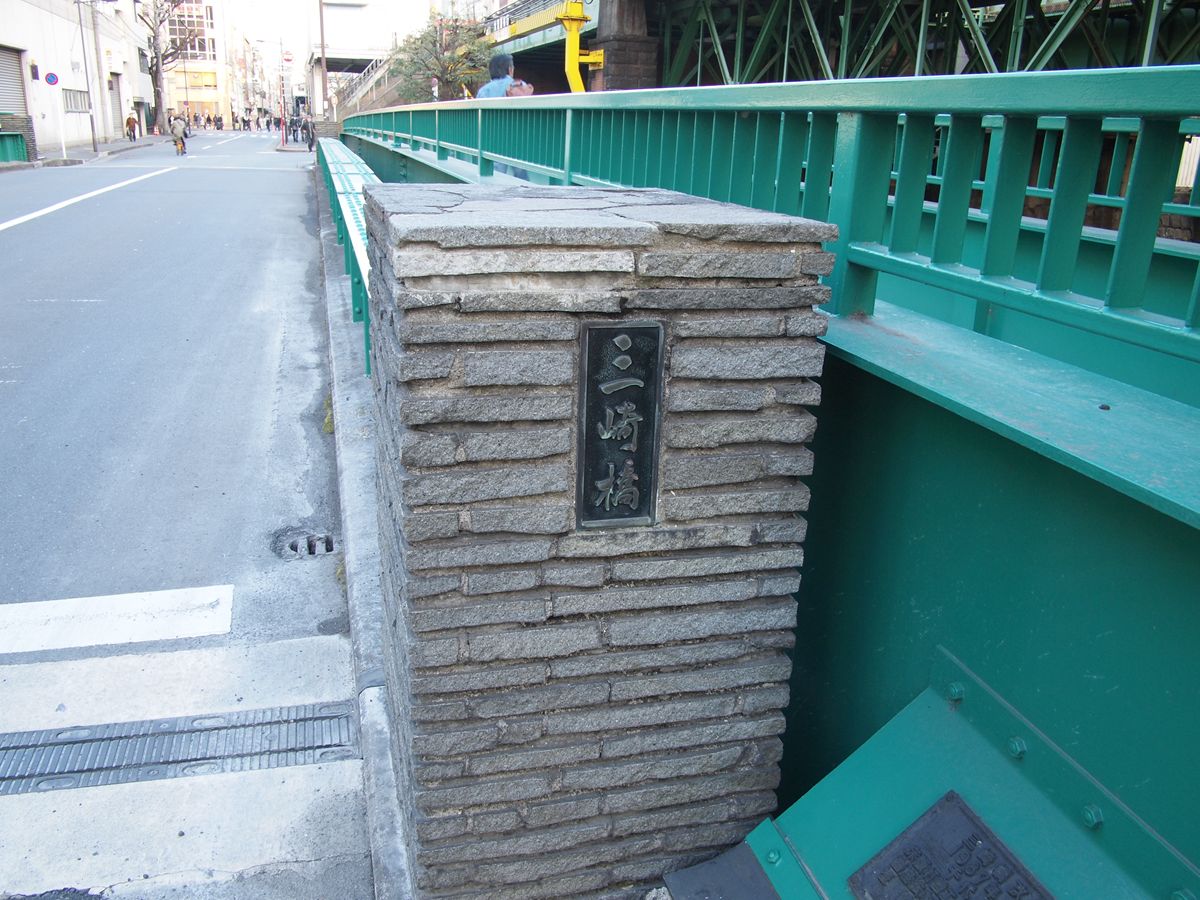

20121028_000.JPG西側・右の親柱。「三崎橋」。化粧の具合からして、かなり最近の設置に見える。

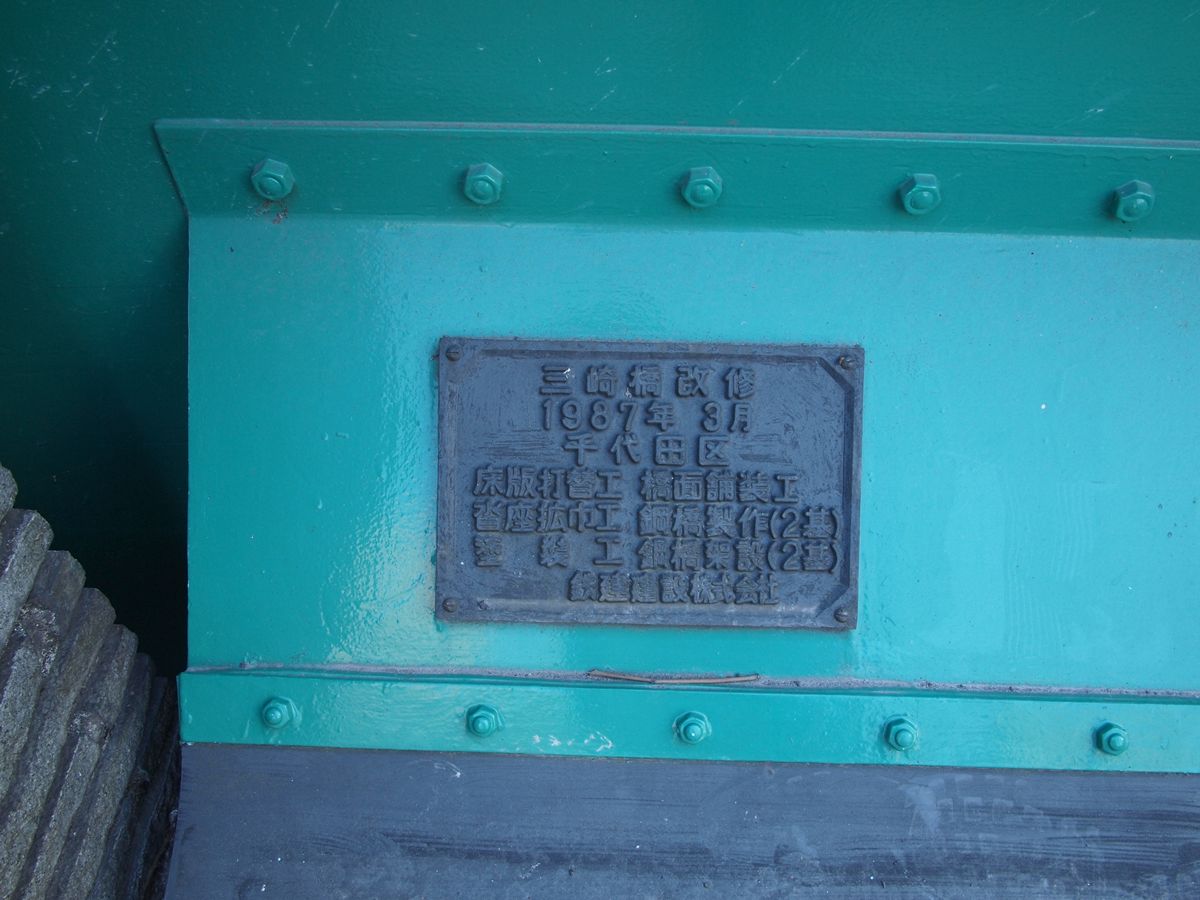

20121028_001.JPGその足下には銘板。

三崎橋改修 1987年3月
千代田区
床版打替工 橋面舗装工
沓座拡巾工 鋼橋製作(2基)
塗装工 鋼橋架設(2基)
鉄建建設株式会社

1987年に三崎橋を改修し、両脇に歩道桁を架設した、ということをまとめた銘板だ。親柱もそのときだろうか。

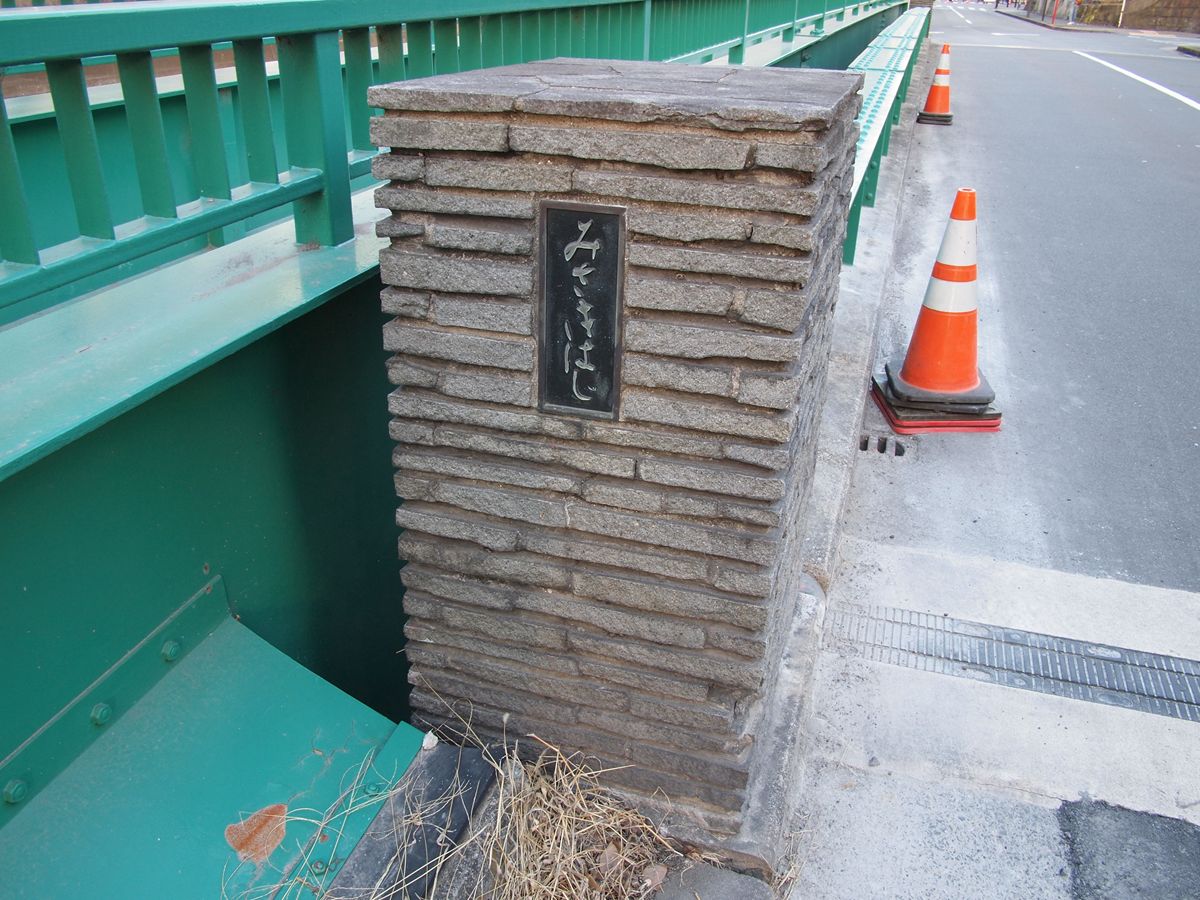

20121028_003.JPG西側・左は「みさきはし」。

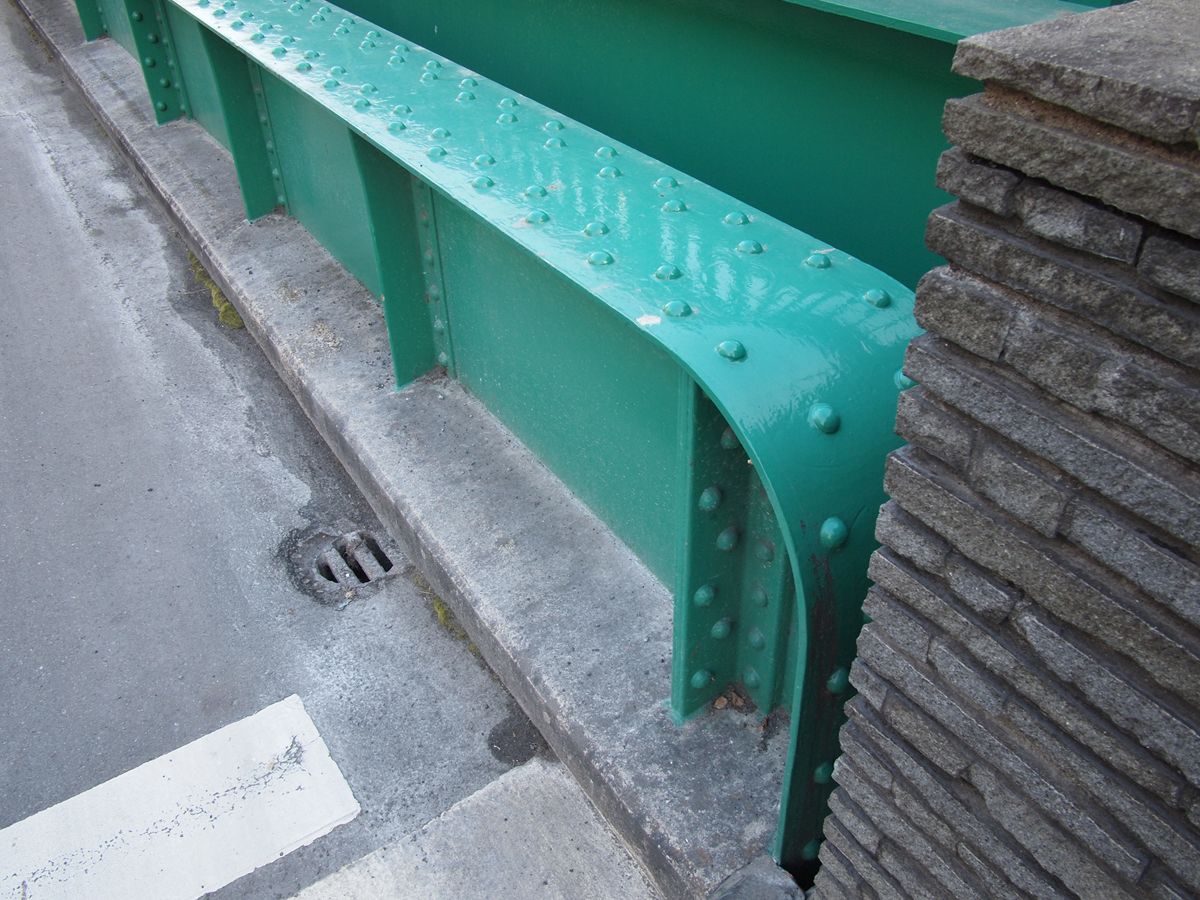

20121028_004.JPG右の親柱の向こう、桁の橋。このR、そしてリベットがいかめしい。

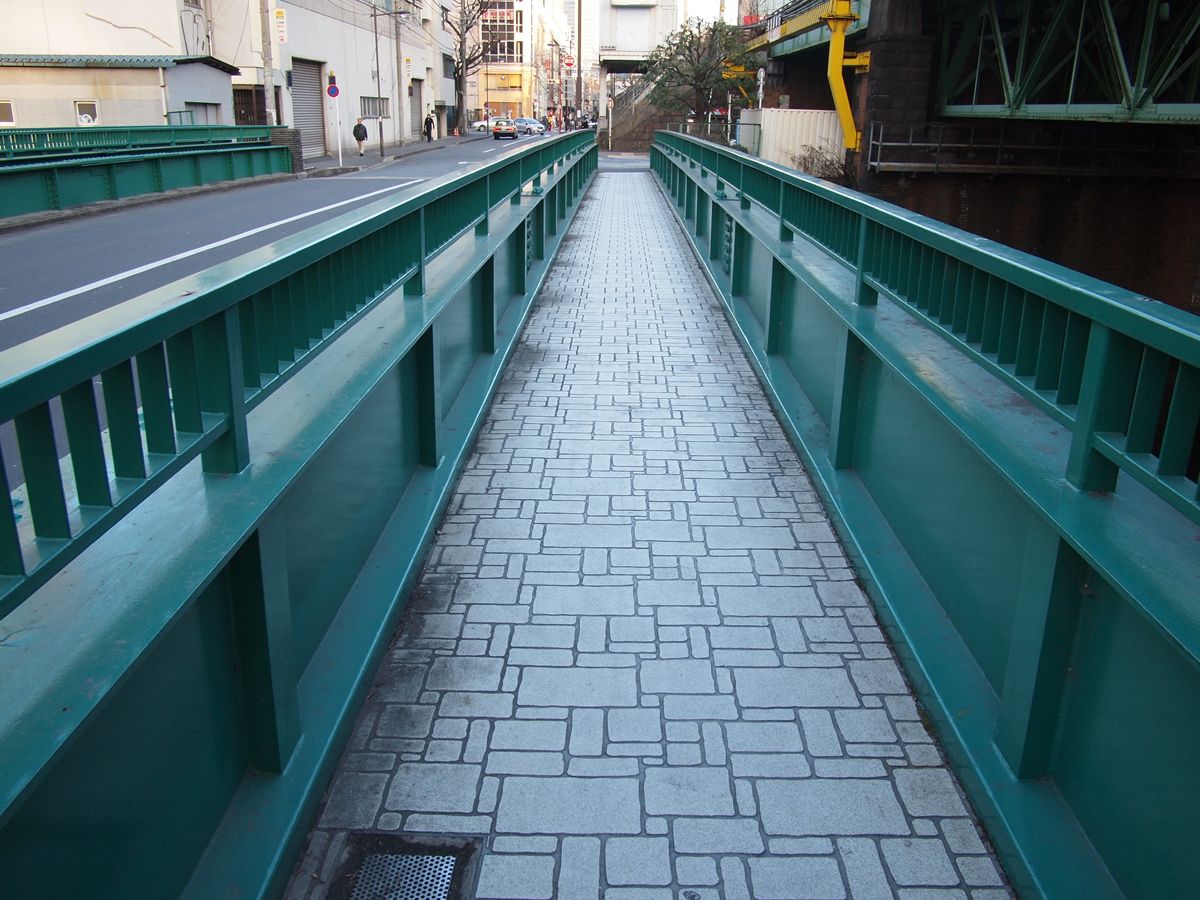

20121028_005.JPG歩道の桁はこんなだ。

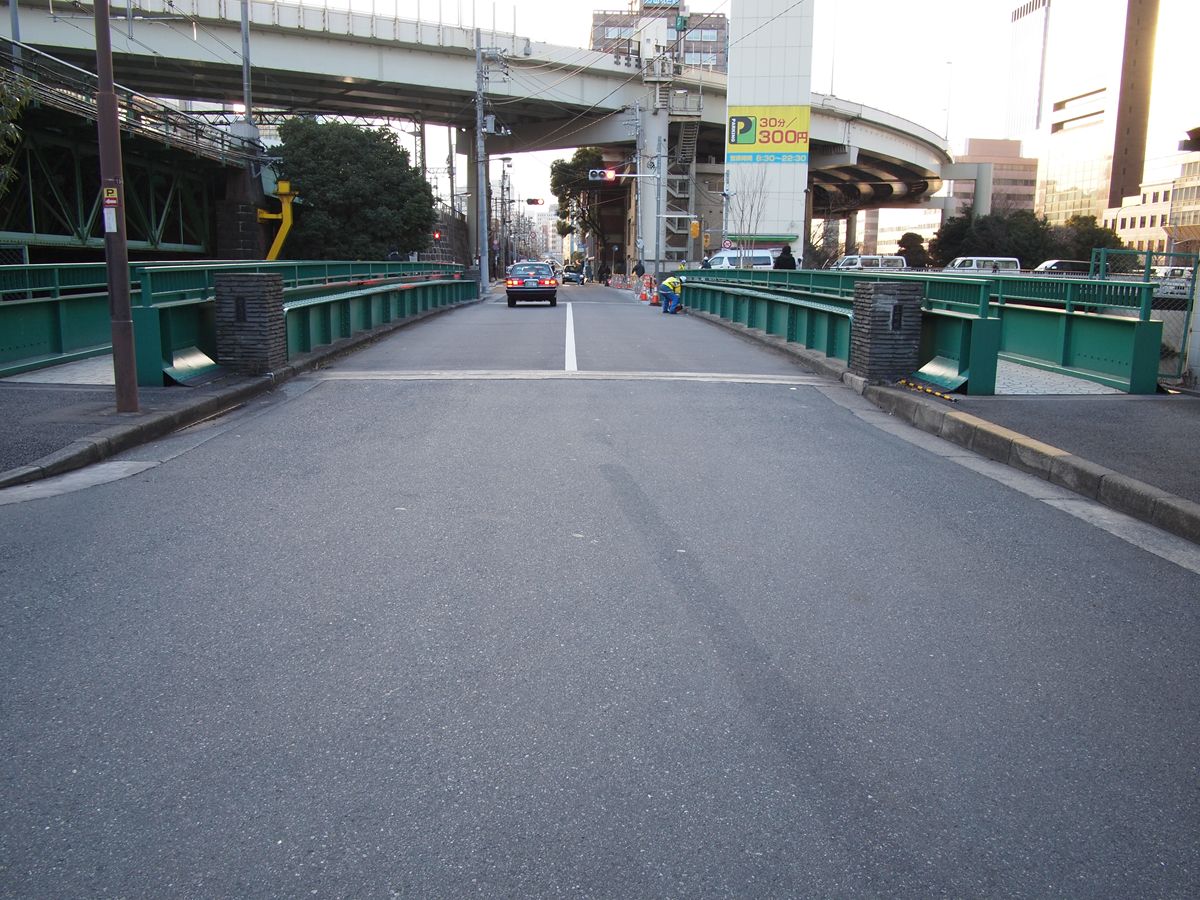

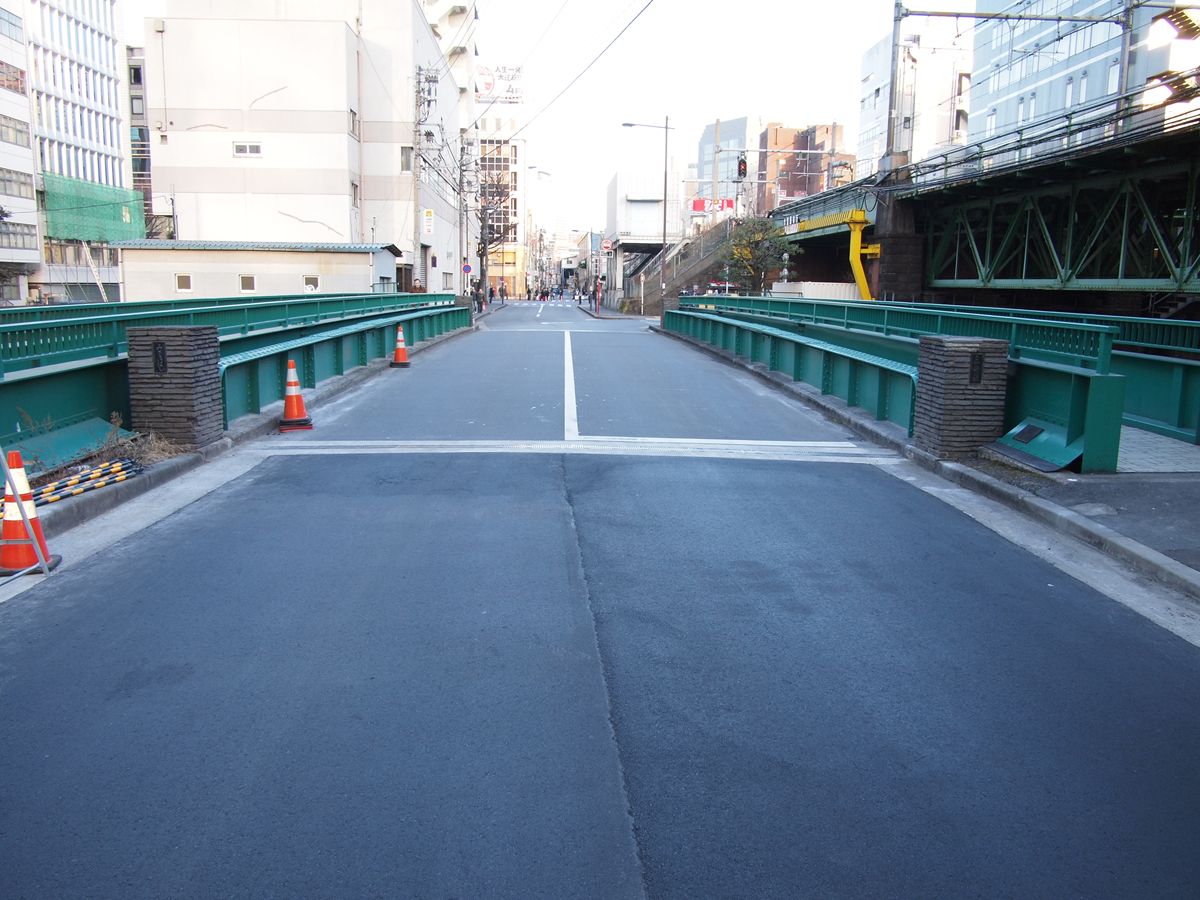

20121028_006.JPG20121028_007.JPG東側。親柱の銘板は、西側と同じで右が「三崎橋」、右が「みさきはし」。本来の製造銘板はなかった。



道路橋の下路桁はないわけではないが、みつけると「おっ!」と思ってしまう。そのほとんど、というか私が見たものはすべて古い。近年作られた下路鈑桁というものはあるのだろうか?
