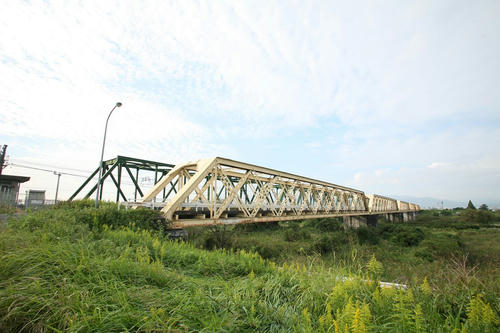

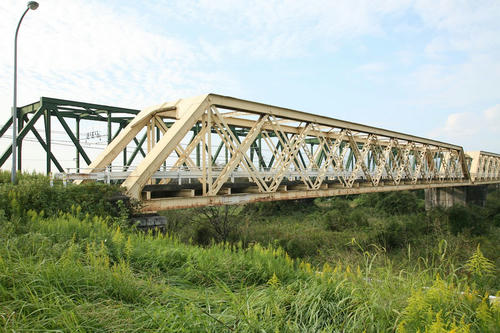

20121101_001.JPG東海道本線が岐阜県の揖斐川を渡るとき、上流側にこの橋が見えるはずだ。200フィートダブルワーレントラスの揖斐川橋梁。いまは大垣市の市道となっており、歩行者用の橋として使われている。クルマは、少し下流の国道21号岐大バイパスを使う。

20121101_002.JPGイギリス由来の100フィートダブルワーレントラスはそこここに残っているが、ここではまとめて5連が残っている。しかも現役である。

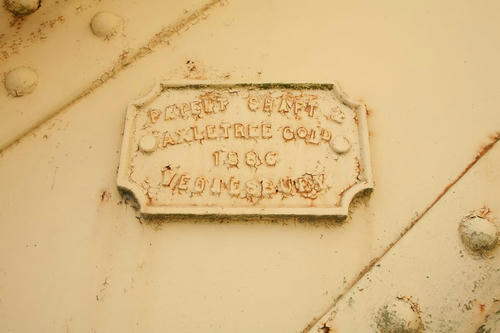

20121101_005.JPG銘板が残っているのもうれしい。こういうものがイタズラされないことを切に祈る。

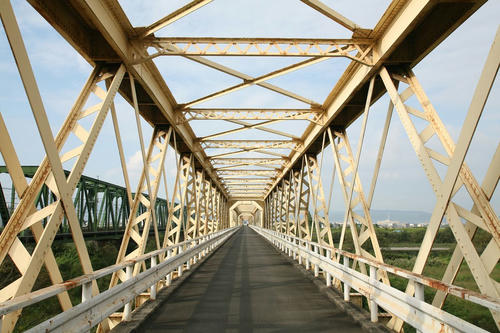

20121101_004.JPG美しい斜材の繰り返し。鉄道だからハンドル操作の必要もないのでストレスはないだろうが、もしクルマで、この道幅に歩行者などがいたら、相当疲れるに違いない。

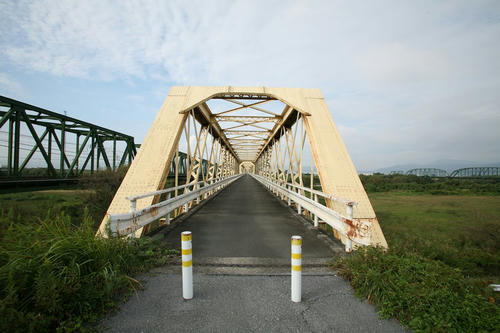

20121101_003.JPG橋門構。

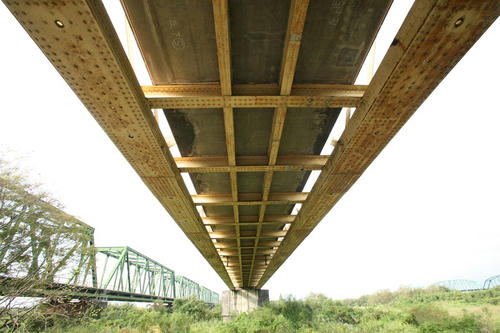

20121101_008.JPGさて、横桁である。100フィートポニーワーレントラスは、横桁の上に縦桁を置き、その上に縦枕木、そしてレール…というのがセオリーである。しかし、この揖斐川橋梁は、横桁と縦桁が連結している。しかも横桁は直線状だ。この横桁は、造りからして当時のものに見える。縦桁は、リベットで横桁と接合されている。

これは、山形鉄道最上川橋梁と同じ形式だ。ただし、縦桁の幅が違う。あちらは線路幅より広いが、こちらは…測っていないが、ほぼ同等に見える。となると、かつてはこの上に縦枕木があったのか…? 今度、現地に行ったら採寸してこよう。

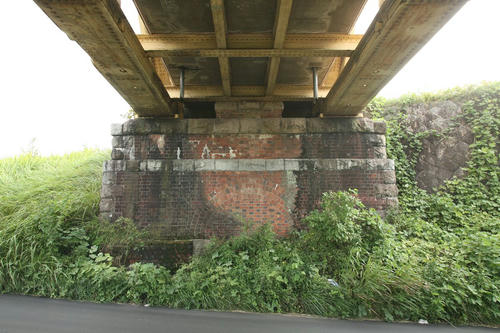

20121101_009.JPG橋脚はレンガ積みの重力式。

* * *

この橋は初代で、供用開始は1887年(明治20年)。1908年にはアメリカンブリッジ製の二代目に取って代わられる。二代目も1961年(昭和36年)には現橋に代わる。二代目はちょっと写真の記憶がないが、鉄道写真で撮られているものがきっとあるだろうから、探しておくことにする。

ccb-75-27_c14_25.jpg国土画像情報より転載・トリミング)

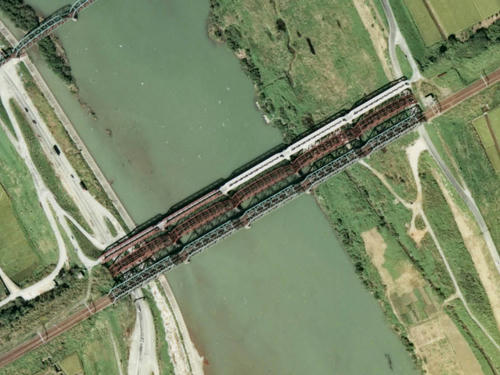

上の写真は、二代目がまだあったころの1980年の空中写真である。上(上流側)から初代(ここで紹介しているダブルワーレン)、二代目(撤去済、複線桁)、三代目(現役、複線桁)である。

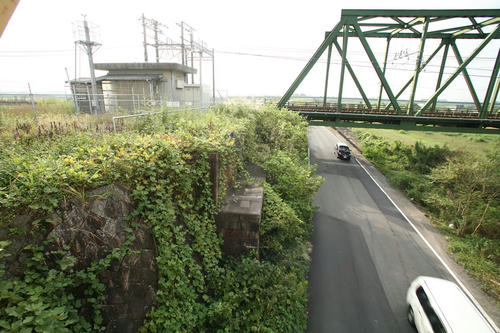

20121101_006.JPG二代目は、橋台のみが残っている。

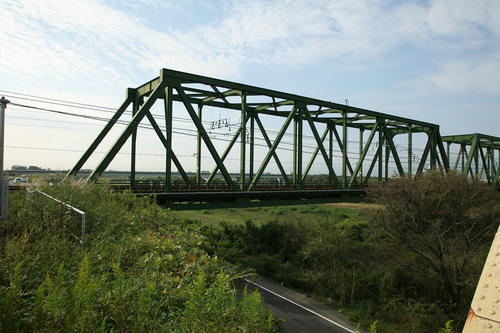

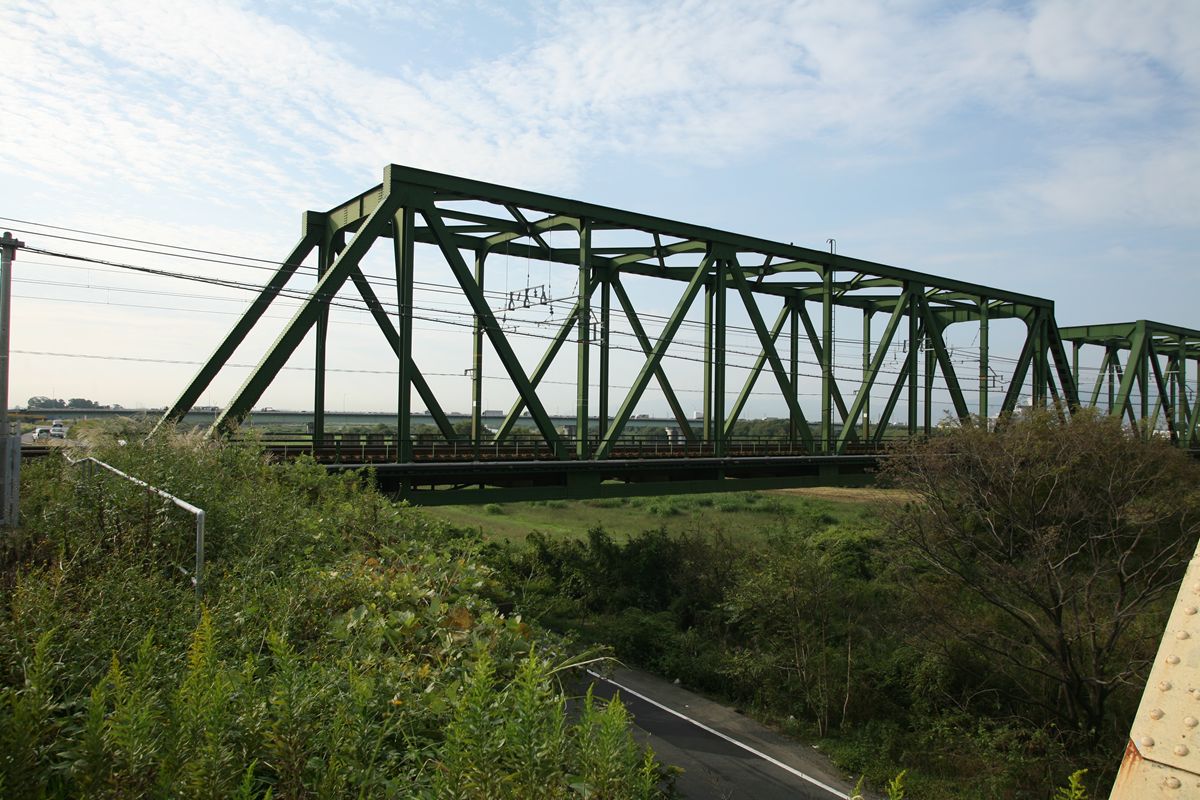

20121101_007.JPG現役の三代目は、どうも形が気に入らない。上弦端部が端柱と接合する部分で飛び出しているのがどうにも不格好に感じる。これがなければスッキリとした印象になるのだが…。
