東京の永代橋は、いわゆる「復興橋梁」であり「隅田川六橋」とも称される。「復興橋梁」とは、関東大震災後、内閣直属の帝都復興院(のちに格下げされて内務省復興局)が東京と横浜の破損した橋梁を、都市計画・道路計画的な意味合いをもって115橋(だったと記憶)架設した橋梁群の総称である。その復興橋梁のシンボル的なものが隅田川六橋であった。さらに、その六橋の中でも永代橋と清洲橋はさらに特別視されていた。なにしろ、総予算の17%をこの2橋に投入したのだ。2橋で585万959円。この金額をわかりやすく比較できる数字がちょっとみつからない。統括していたのは太田圓三土木局長で、実務はその下の田中豊橋梁課長が統率していた。太田が自害した後も、田中は橋梁課長の任を続けた。

その田中豊が、永代橋の完成に寄せて書いた文章『記念すべき世界的の一橋梁 新永代橋の型式選定に就いて』(工事画報第3巻第3号)で、永代橋をタイドアーチ(繋拱=けいきょう、と読むのだと思う。繋=タイド、拱=アーチ。)にした理由について、下路式ではなく上路式にせざるをえない事情を説明したのちにこんなことを書いている(下線筆者。すべて現在の漢字と仮名遣い、口語を使用し、適宜読みやすく修正)。
本地点に適する形式はトラスと繋拱といずれかなり、まずこの二種の型式が橋上を通行する人に与える感じについて比較するにトラスはその不規則なる斜材のために非常に不愉快なる感じを与えるに反し、繋拱の吊材は単に張力に抗するのみにてその断面比較的少なるため眼界をさえぎること少なくかつ一定間隔を置きて多数の吊材が垂直に並列する様は一種端麗の感を与えるべし。

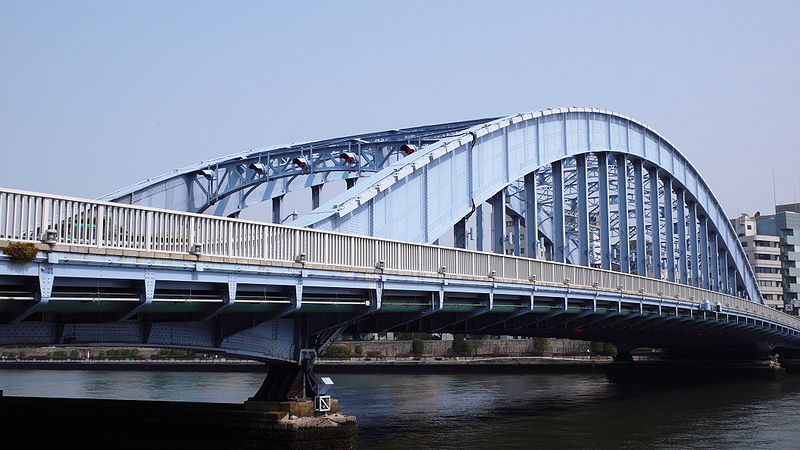

私はトラスの斜材こそが美しさだと思っているし、プラットトラスの斜材(引張力がかかる部分で、垂直材より細い)こそ端麗だと思っているのだが、それを思い切り否定されている。しかも、あまりにも根拠のない理由。冒頭の写真のようなごっついリブのついたタイドアーチ橋を、贔屓の引き倒しのようにほめているように見える。このむちゃくちゃな論旨はこのように書き換えても成立しそうだ。赤い文字部分が、書き換えたものだ。
本地点に適する形式はトラスと繋拱といずれかなり、まずこの二種の型式が橋上を通行する人に与える感じについて比較するに繋拱はその長大なる吊材のために非常に不愉快なる感じを与えるに反し、トラスの斜材は単に張力に抗するのみにてその断面比較的少なるため眼界をさえぎること少なくかつ一定間隔を置きて多数の斜材垂直に並列する様は一種端麗の感を与えるべし。(注:トラスは後述のものと異なり、プラットトラスを想定している)
かなりひどい断定だということが、これでわかろう。



さて、ここで引っかかるのは「不規則なる斜材」である。なにが不規則なのか。ある程度は同じ向きに斜材が並ぶが斜材の太さが中央に向かうにつれて徐々に太くなるピン結合のプラットトラスの斜材を不規則だと言っているのか、それともワーレントラスのように互い違いに斜材が来ることを不規則だと言っているのか。私は、時代的に後者、つまりワーレントラスを敵視しているのではないかと思っている。

同様に、ワーレントラスの斜材が交互の向きになることを、これが書かれたのより9年後の昭和11年に、田中の上司・太田圓蔵のかつての上司・樺島正義がいやだと書いている(引用凡例同前)。
トラスタイプとしての当たり前のワーレントラスというものは僕は気にいらぬね(中略)自分としてはプラットの方を推賞しますね。(「第三回『橋の會』座談会 『工學』vol.24no.11所収」を引用した『近代日本の橋梁デザイン思想』中井祐、東京大学出版会)
ワーレンにはなぜかあまり惹かれないが、いまから90年近く前にも惹かれなかった人たちがいた。引用書では、ふたりのその感覚の違いを似て非なるものとして根拠を提示して解説してゆく。その論旨は本書をご覧いただきたい。
