群馬県の中之条町の、以前六合村だった部分にこの吾嬬橋はある。長さは69m、14パネルの分格プラットトラスで、いわゆるペンシルベニアトラスである。いろいろ書きたいことはあるが、今回はピントラスたるアイバーの位置関係について書く。

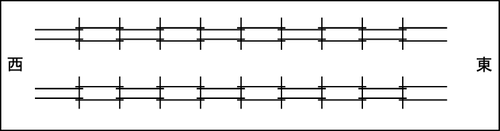

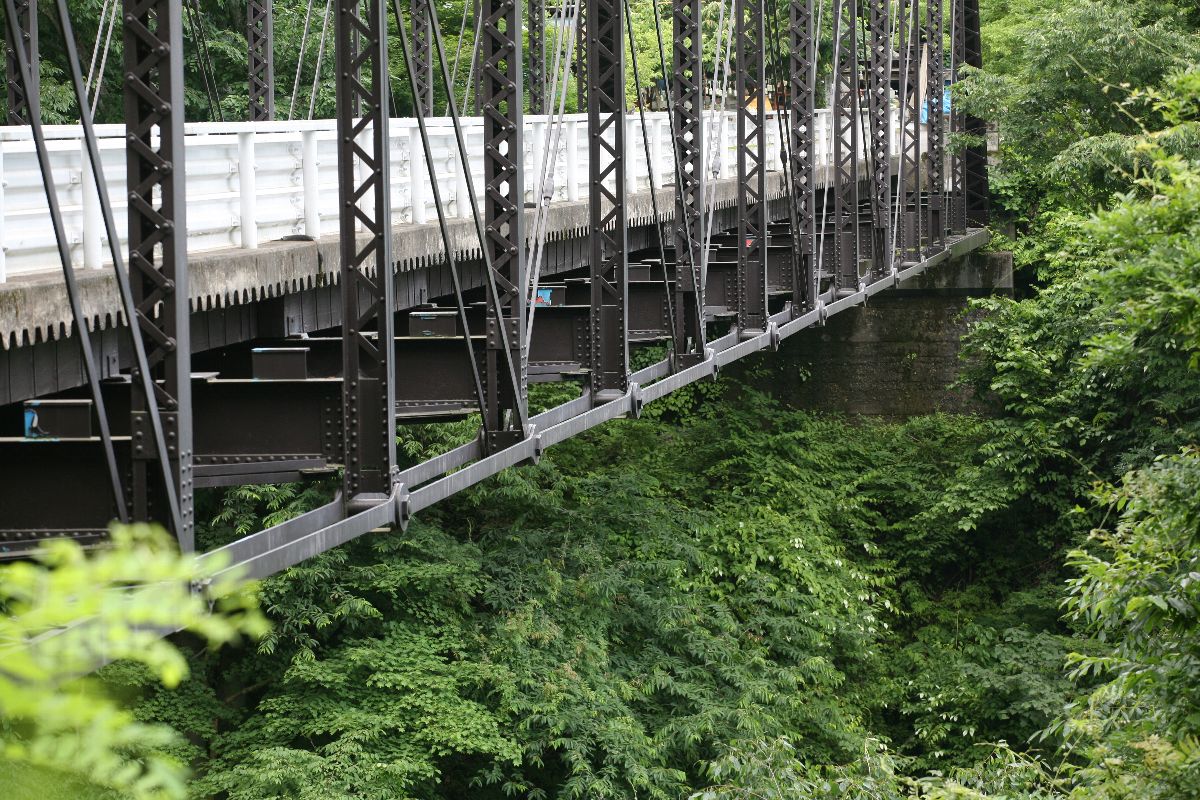

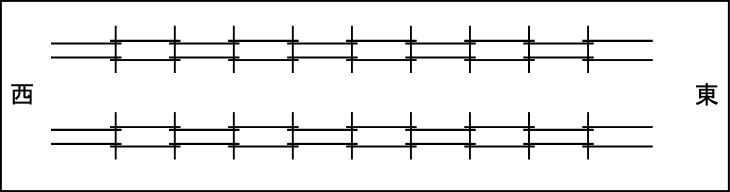

この下弦のアイバーこそが美しさだと思っているのだが、「移設したときにはアイバーもバラバラにしてはこんだんだろうな」などと思いながらこの写真(左手が西)を見ていて、アイバーのつなぎ方で気がついたことがある。14パネル中、アイバーが使われているのは10パネル。偶数だ。画像の左端から眺めていて、なにも考えずに、この橋のアイバーは交互にこのように組まれていると思っていた。

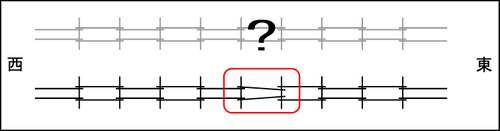

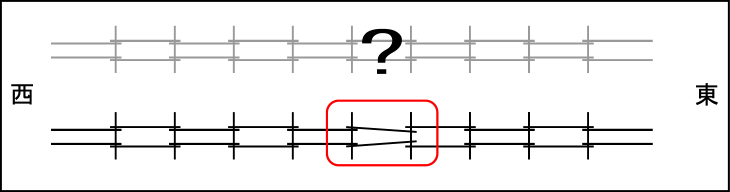

ところが、写真(左が「西」である)を見ると、こうなっている。


どうしてこうなった。いや、両端部を「内側」にするだめだというのはわかる。

アイバーの斜めがけはいままでも見たことがあるので別に珍しくもないとは思うのだが、どうも「?」とした北側ではまた組み方が異なるように見える。残念ながら、そちら側の写真は新道から見下ろして撮っており、アイバーがどうなっているのかまでは確認できない。

これに気がついてしまったら、もう一度現地へ行き、両側の、さらに外側と内側のアイバー、のべ40本の位置関係を調べてみなければ気が済まない。欲を言えば、移設前の利根橋とも比べてみたい。移設前と後でアイバーの組み方や、内/外が入れ違っていたら、興味深いことではないか。

以上、いつかわからぬ未来に続く。
なぜか旅の空、愛知県下でこんな時刻に更新。
