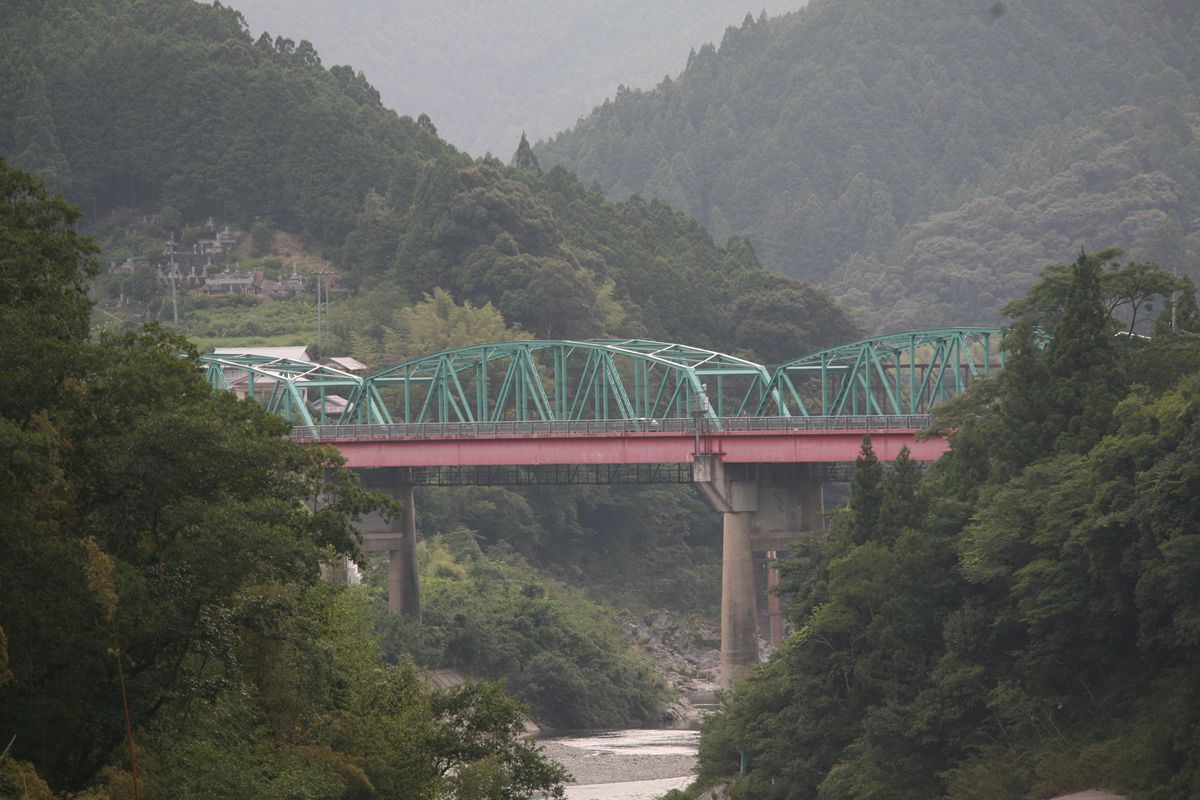

「四国三郎」こと吉野川にかかる、もとは国道32号だった橋である。現在は町道穴内尾生線となっているらしいが(歴史的鋼橋集覧による)、車両通行はもとより不可能な状態にされているうえ、立ち入り禁止の処置がなされている。下流に現在の国道32号の吉野川橋がかかり、さらに下流から写真を撮ると、このように見える。
IMG_6306_R.JPG緑色のワーレントラスが国道32号の車道部分、その手前のピンク色の桁は歩道である。その下に、ちょろりと見えている茶色いものが、今回ご紹介する(旧)吉野川橋である。

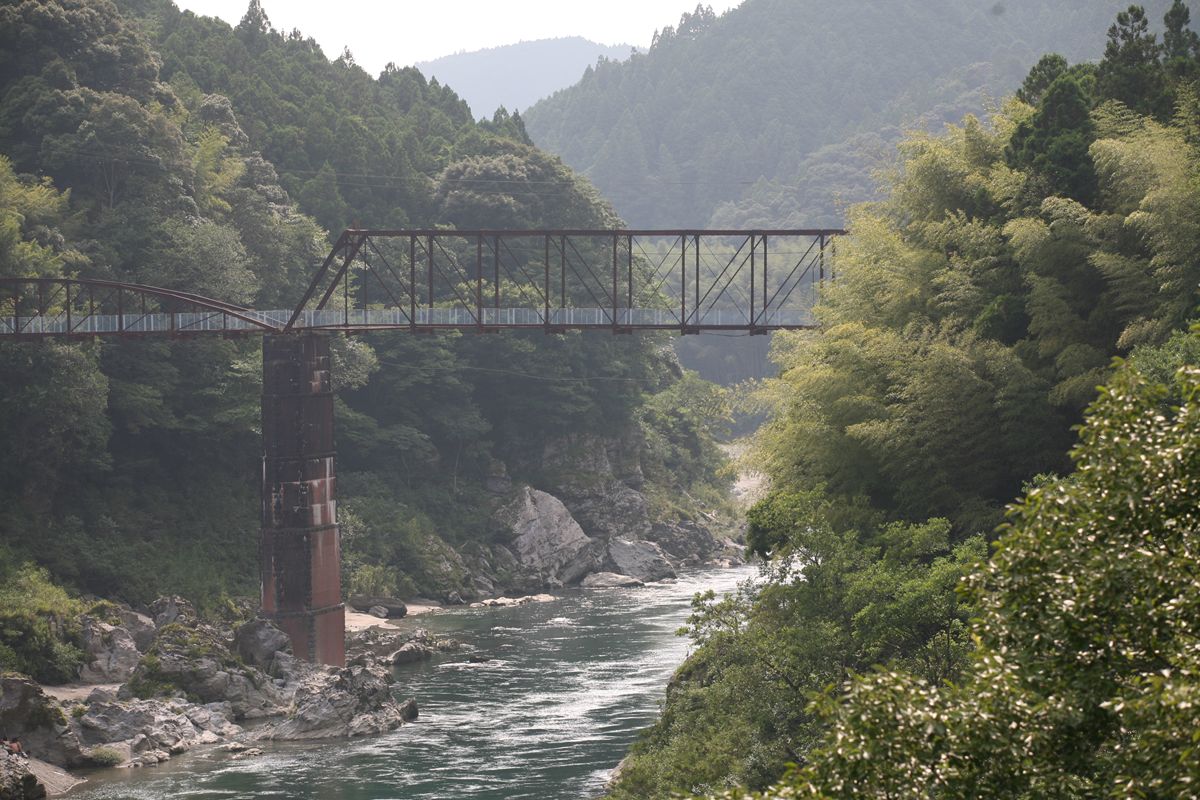

(新)吉野川橋から見るとこうなる。

IMG_6252_R.JPG向かって左から、10格間のポニーボーストリングトラス(径間36.5m)、11格間のプラットトラス(50.2m)、そして右端は樹木に隠れて見えないが、5格間の短いポニーボーストリングトラス(15m)がかかっている(数値はすべて歴史的鋼橋集覧による)。

Yahoo!地図やGoogleマップでは描画されていないが、その場所にこの橋がある。

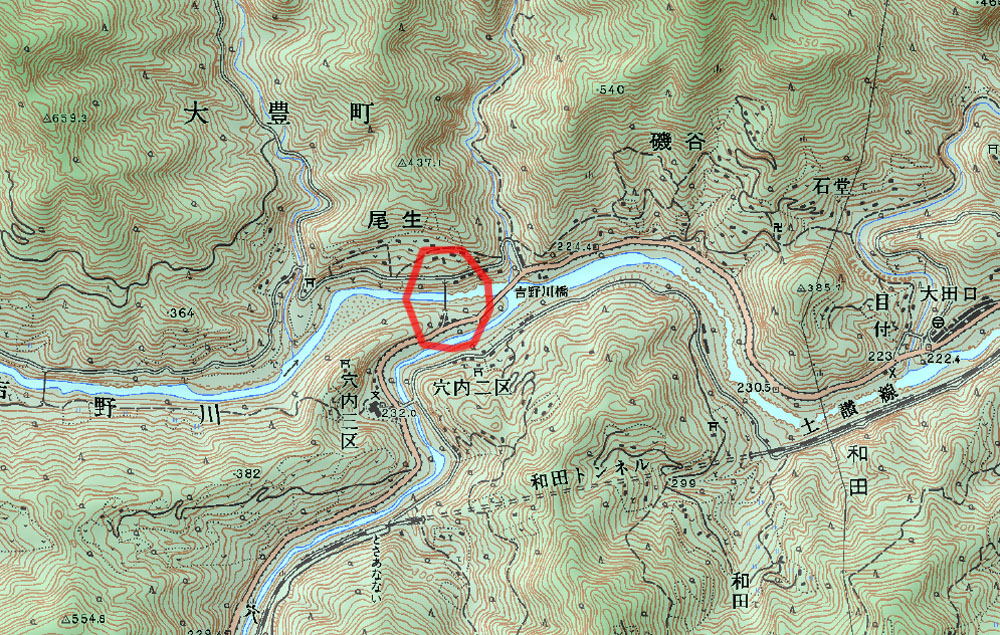

国土地理院の地形図には描かれている。

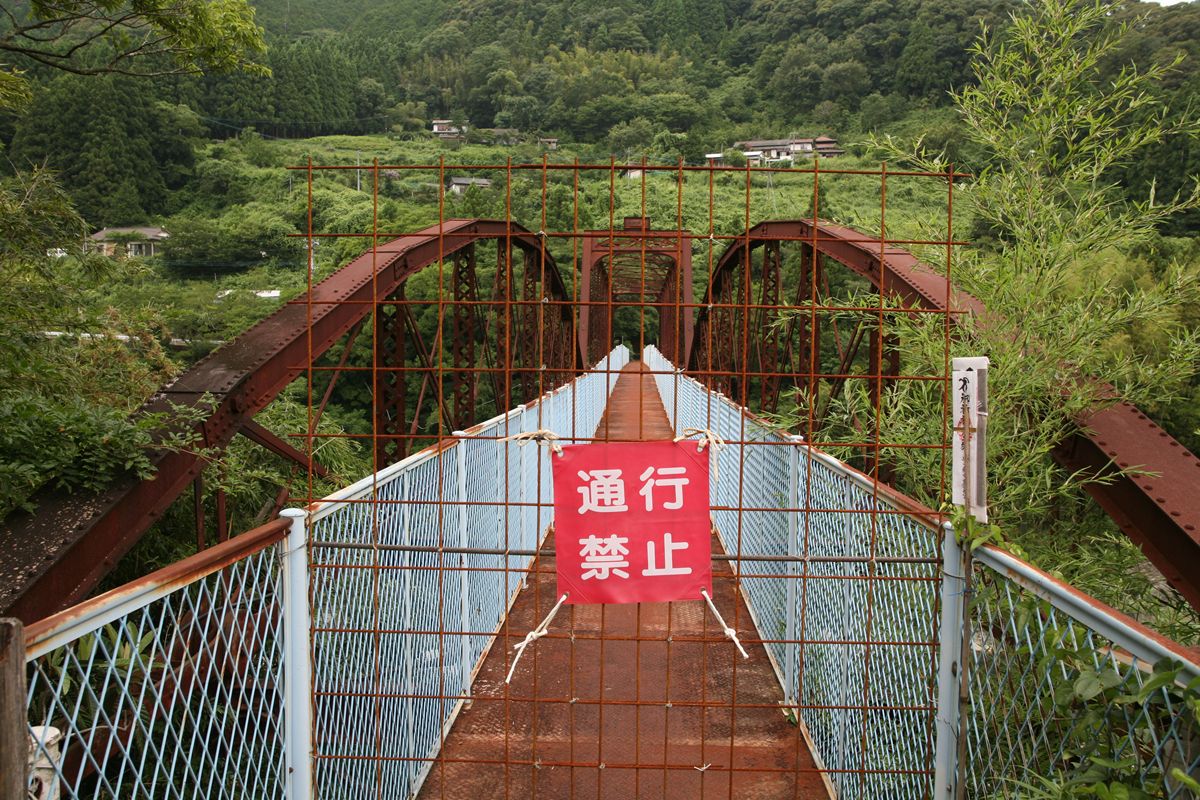

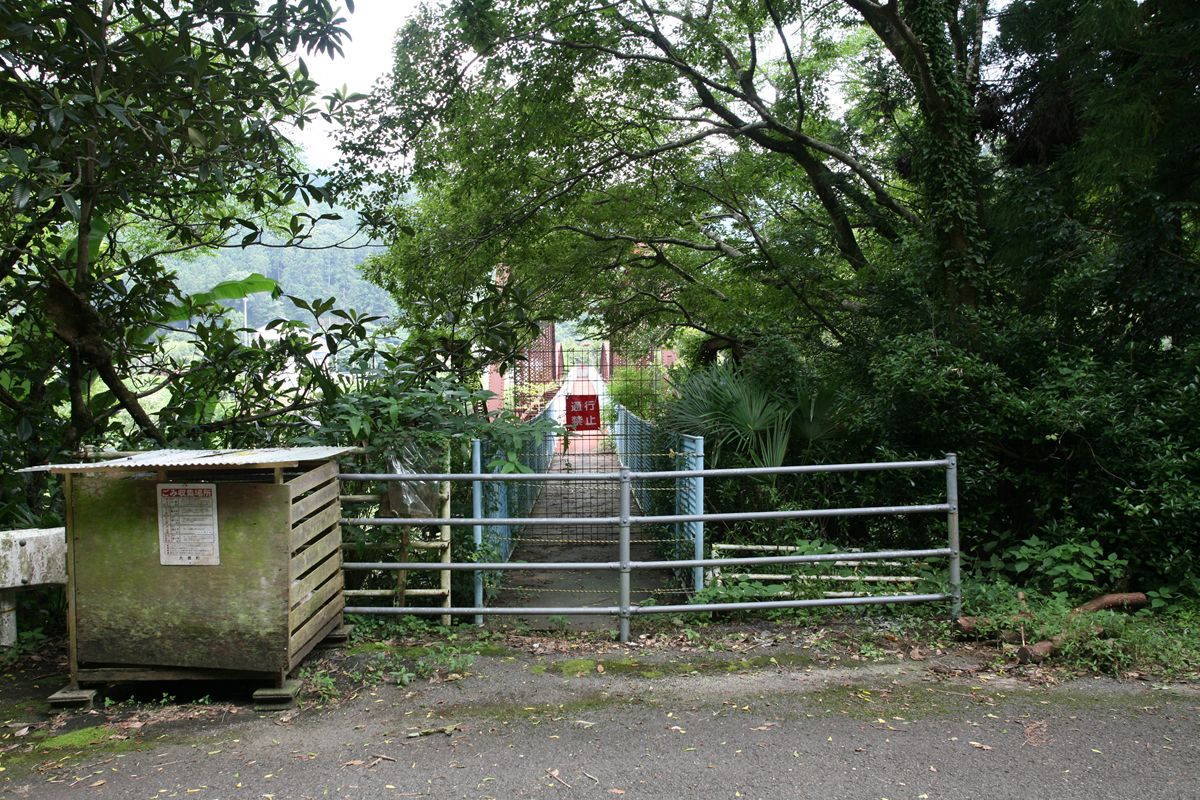

この橋は、残念ながら通行できない。北側から見た姿はこうだ。

1985年に現在の形、すなわち中央部に幅の狭い金網を敷いて人道橋としたのだが、現状はこの有様だ。右側の木の枝振りは数年程度でもこれくらいにはなると思うので、通行止め処置からそれほど年月は経っていないのかもしれない。

『歴史的鋼橋集覧』並に大切な情報を掲載しているサイト、『橋の散歩径』の記事を拝見する限り、1999年の時点では通行止めになっていない。今回、この吉野川橋を見に行ったのは、『橋の散歩道』で衝撃的な写真を見たからだ。詳細は後述する。

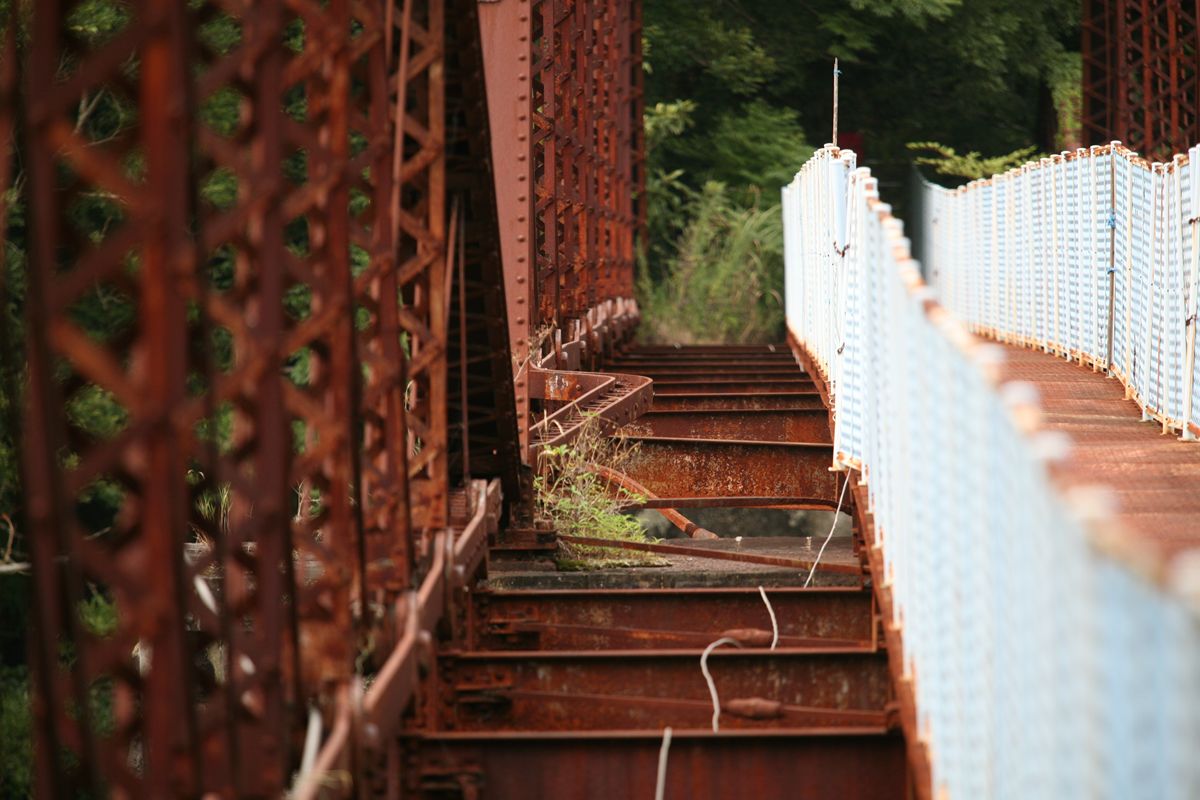

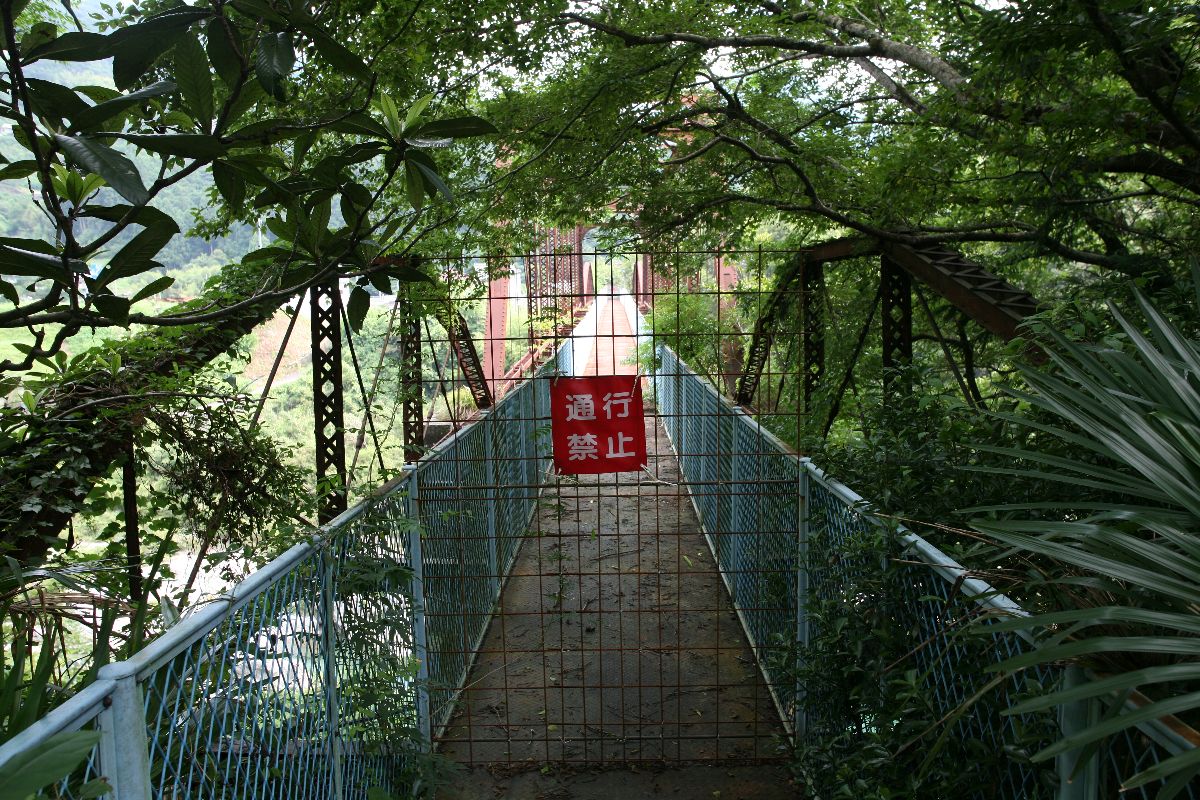

もう一歩近づき、白い柵ごしに眺める。
IMG_6236.jpg植物園の通路のようだ。

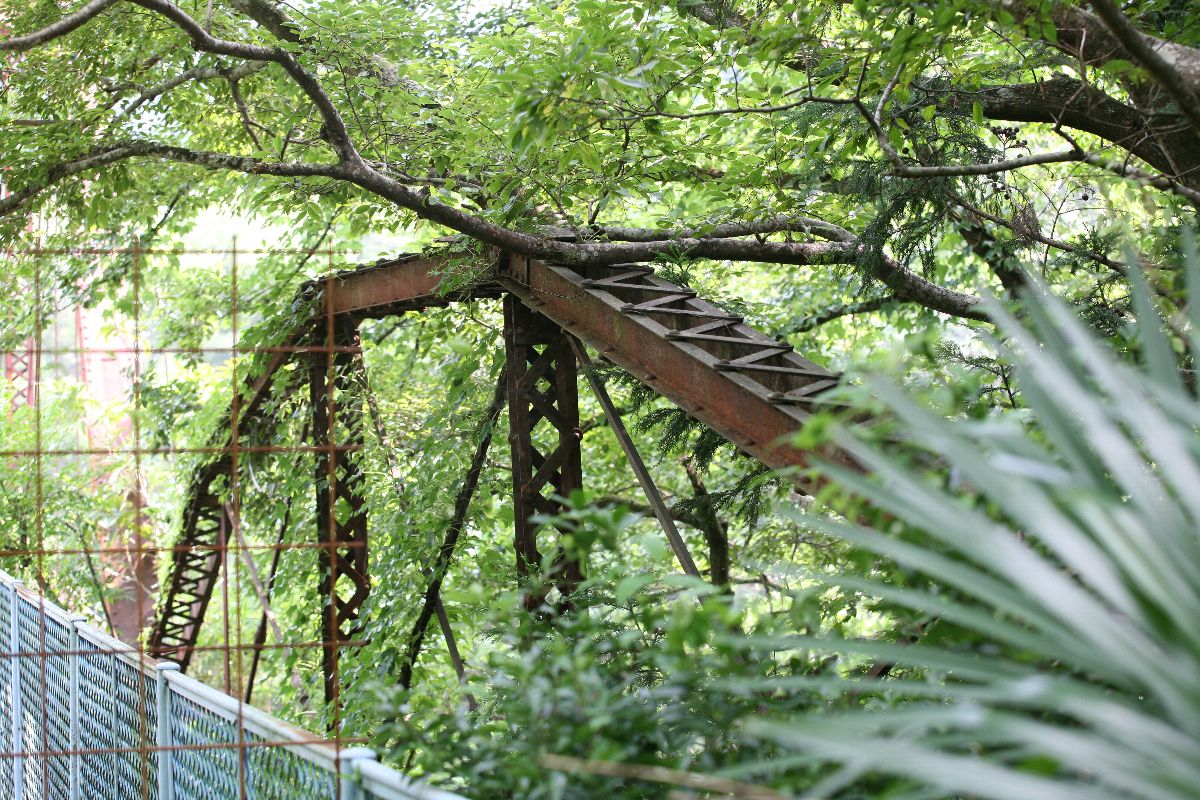

左右に見えているボーストリングトラス、これが実に小さい。15mあるのだが、5パネルゆえか、もっと短く見える。銘板などはない。

IMG_6238.jpg本当に植物園のようだ。


南側に移る。

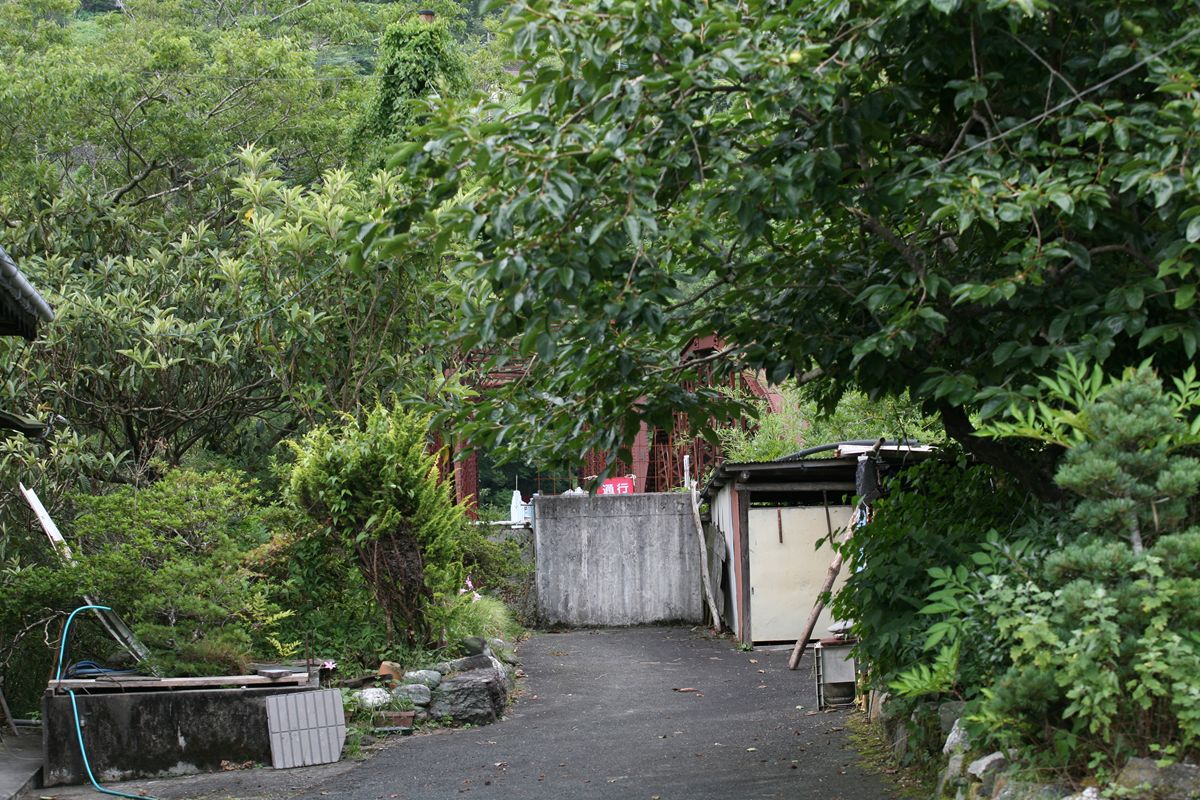

南側はこうだ。
IMG_6263_R.JPG北側より厳重な感じで通行止めとなっている。柵ではない、コンクリートの壁が立ちふさがっている。

壁際に立つと、このように見える。
ボーストリングトラスの存在感が、北側とまったく違う。

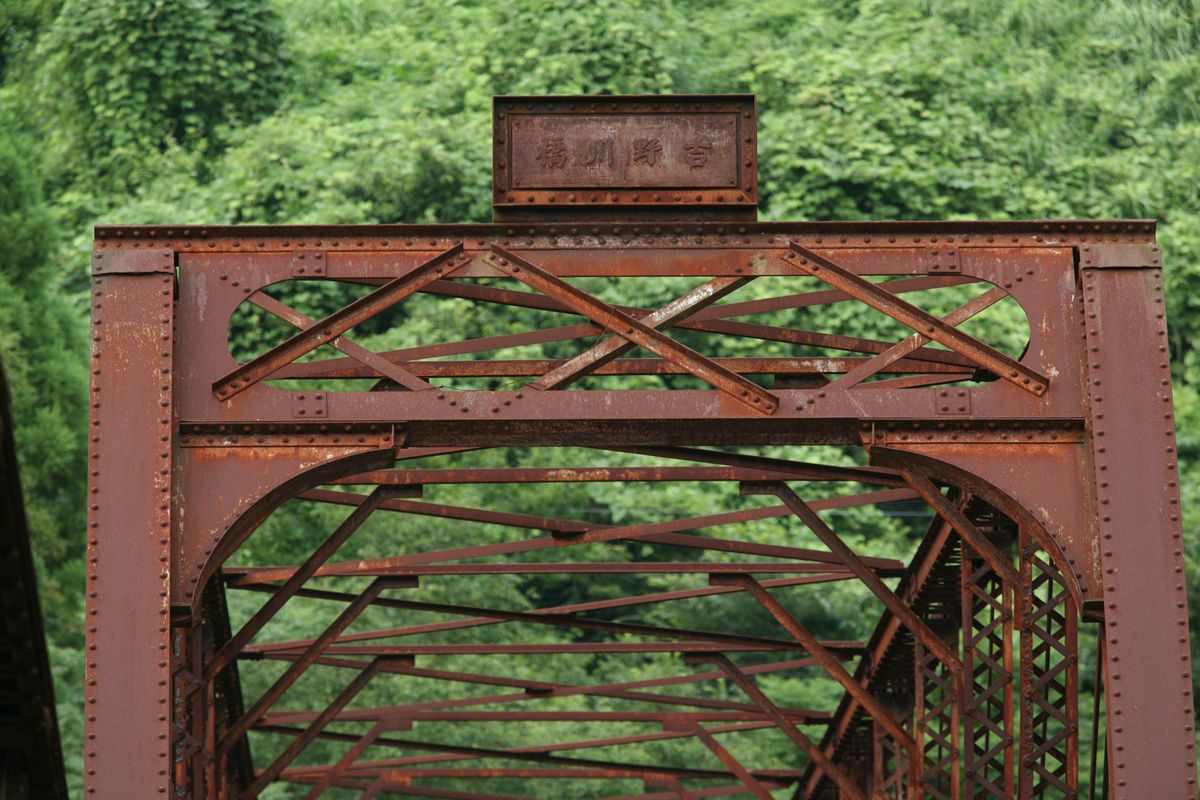

扁額。橋梁には珍しいと思う。1911年開通の橋らしく、右書きである。

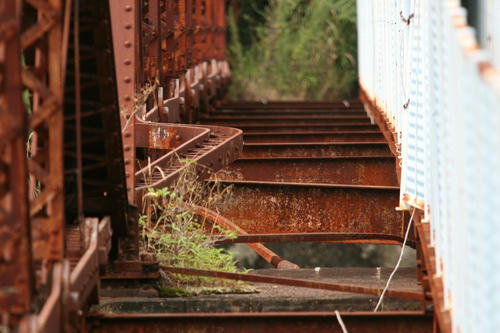

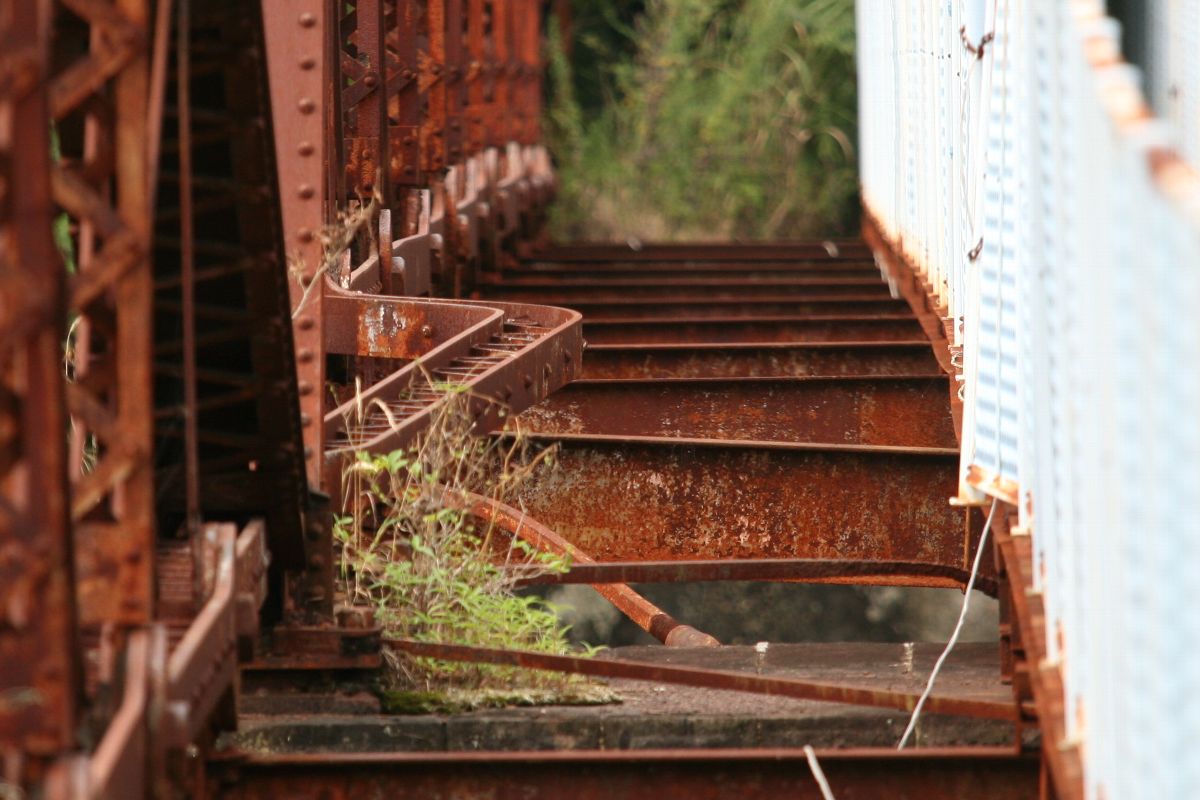

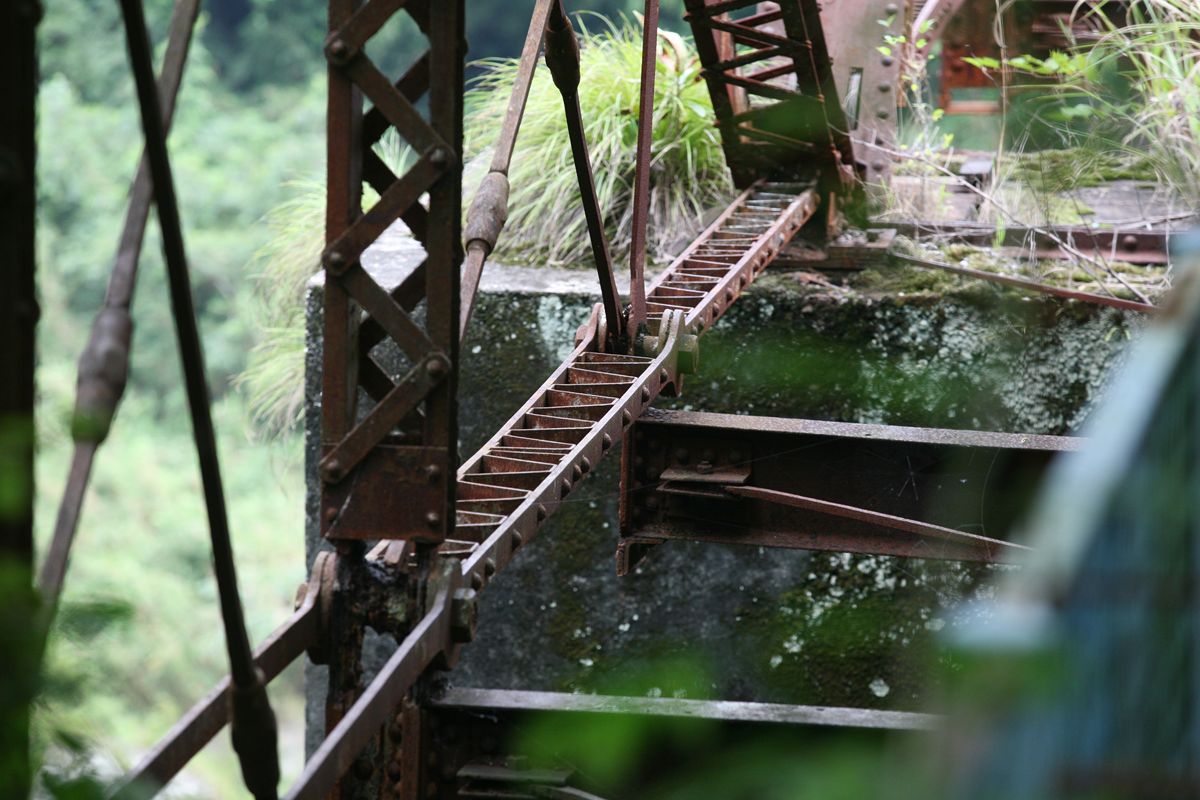

そして、見たかった部分が見えた。ピントラスのピンが曲がった部分である。『橋の散歩道』で見て以来、ここにはぜひ来てみたかった。もちろん、まだ通れるものだと思って来たのだが、通行止めとなっているのはそれはそれで仕方ない。

35mm判280mmでこの見え方なので、トリミングする。

IMG_6268-2.jpgこの写真は上流側。下流側も曲がっているようだが、よくわからなかった。

なお、上から2枚目の写真を再度ご覧いただくと、プラットトラスの左端のアイバーと横桁が不自然な曲線を描いているのがわかる。






これはボーストリングトラス(10パネル)のアイバー。ピントラスというのは、上弦から垂らした垂直材と横桁を結合し、それをアイバーで繋いで下弦を構成するものだが、この吉野川橋はピン部分が横桁とともに丸見えなので、その構造を実感できる。

また、この3つの桁のアイバーは一部にレーシングが施されており、左右が一体化している。このようなアイバーは、私は初めて見るものだ。上の、曲がったアイバーの写真でも一体化している。

この吉野川橋は、開通から43年後の1954年に地滑りにより左岸側の橋台が移動し、桁が破損した。それにより廃橋となったのだが、上述の通り、それから31年後に人道橋として再生している。

プラットトラス部分の、ぐんにゃりと曲がったアイバーはその地滑り・破損の名残だと思うが、右岸側橋脚が煉瓦積み、左岸側がコンクリート製と異なっているのもその名残だろう。ただし、橋台は両側とも煉瓦積みなので、もしかすると『歴史的鋼橋集覧』にある「左岸の橋台が移動」というのは「左岸の橋脚が移動」の誤りなのかも、などとも思うが、『歴史的鋼橋集覧』が典拠とした資料にあたらないとなんともいえない。

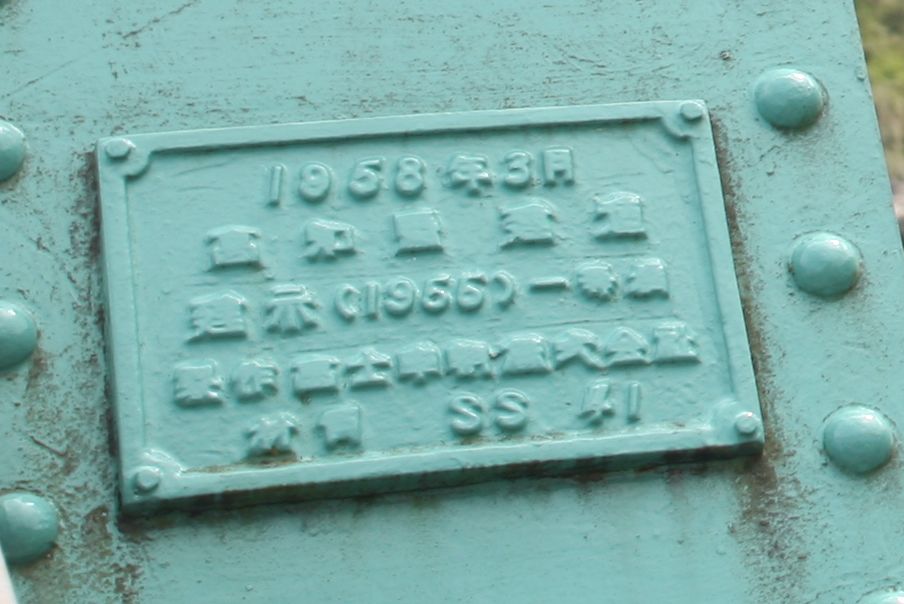

冒頭の写真、緑色の(新)吉野川橋は、上述の地滑り・廃橋の影響で1958年に建造されたものである。銘板を見ると、こう書いてある。
IMG_6249.jpg1958年3月
高知県建造
建示(1956)一等橋
製作富士車輌株式会社
材質 SS41

とある。富士車輌! 富士重工ではない。この富士車輌が鉄橋の製作を始めたのは1954年、この橋が破損した年。現在の事業案内では、鋼橋などの製作は書いていない。wikipediaによれば、2000年代に入ってからの民事再生の途次、鋼橋製作から撤退したという。いろいろな意味で、この新・旧吉野川橋はいろいろなことに巻き込まれるようである。
