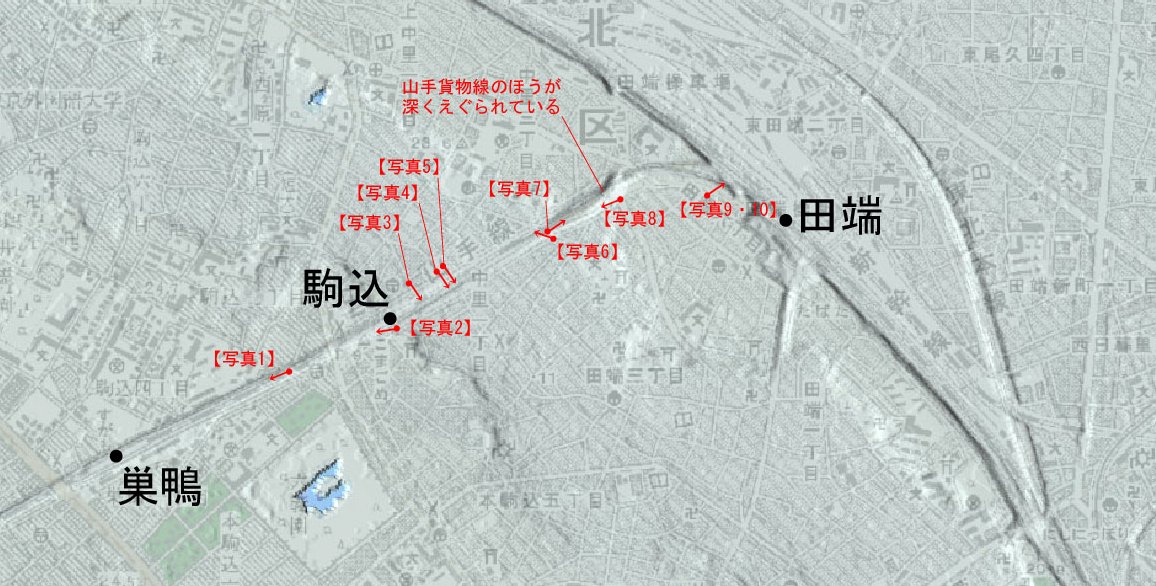

山手線/地形散歩(2)巣鴨-駒込を過ぎたところの続き。下記地図でいうと【写真6】から。

駒込から築堤沿いに歩いて行くと、中里第一隧道から100mちょっとで山手線、山手貨物線ともに地平に降りてくる。山手線はその高さを維持したまま進み、山手貨物線は堀割となってさらに標高を下げる。行き着く先は中里橋と、山手線唯一の踏切、第二中里踏切だ。

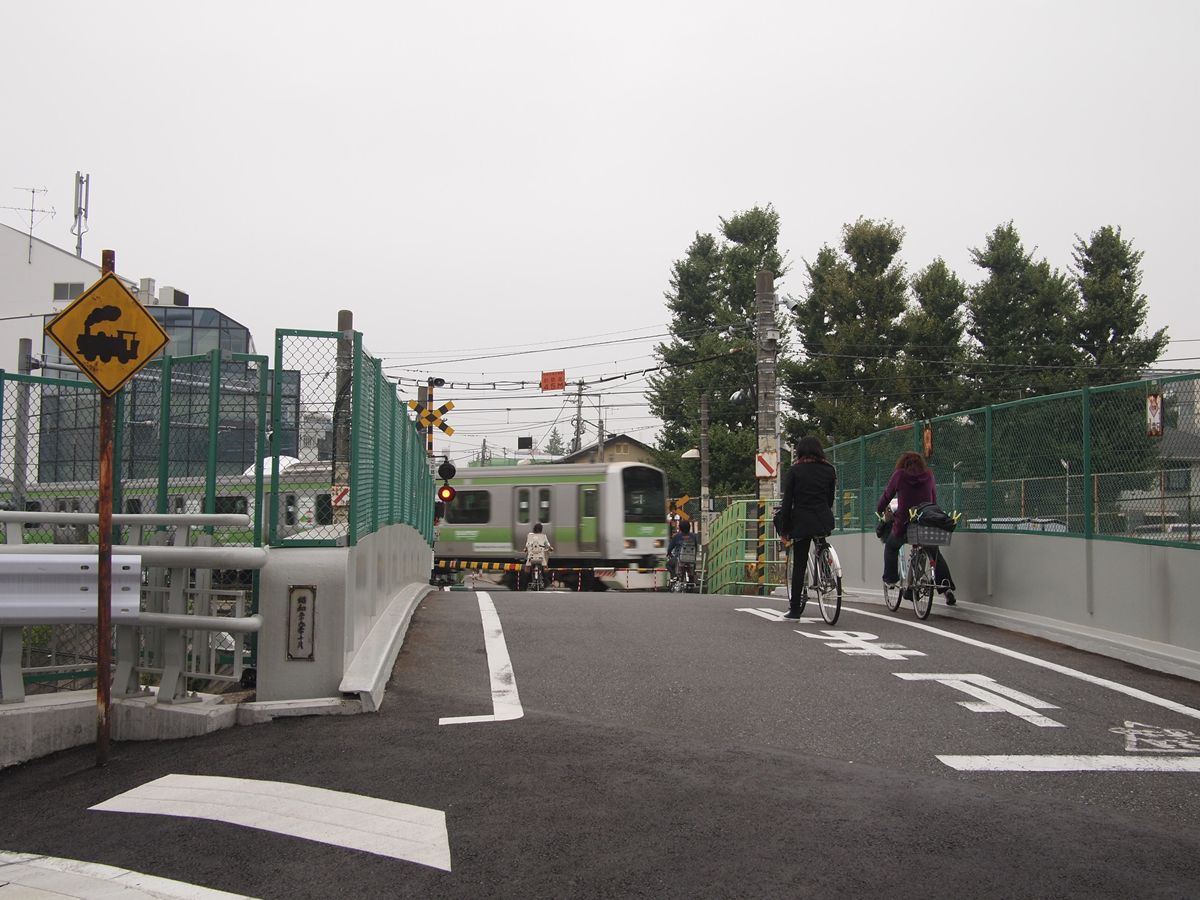

【写真6】中里橋と第二中里踏切
20101112-06A.JPG手前が中里橋、奥が第二中里踏切。中里橋は真っ白いのでコンクリート桁のように見えるかもしれないが、鋼橋である。叩くと分厚い金属の質感がある。

訪れたのが昼間だったので、「開かずの踏切」というわけではない。むしろあいている時間のほうが長い。

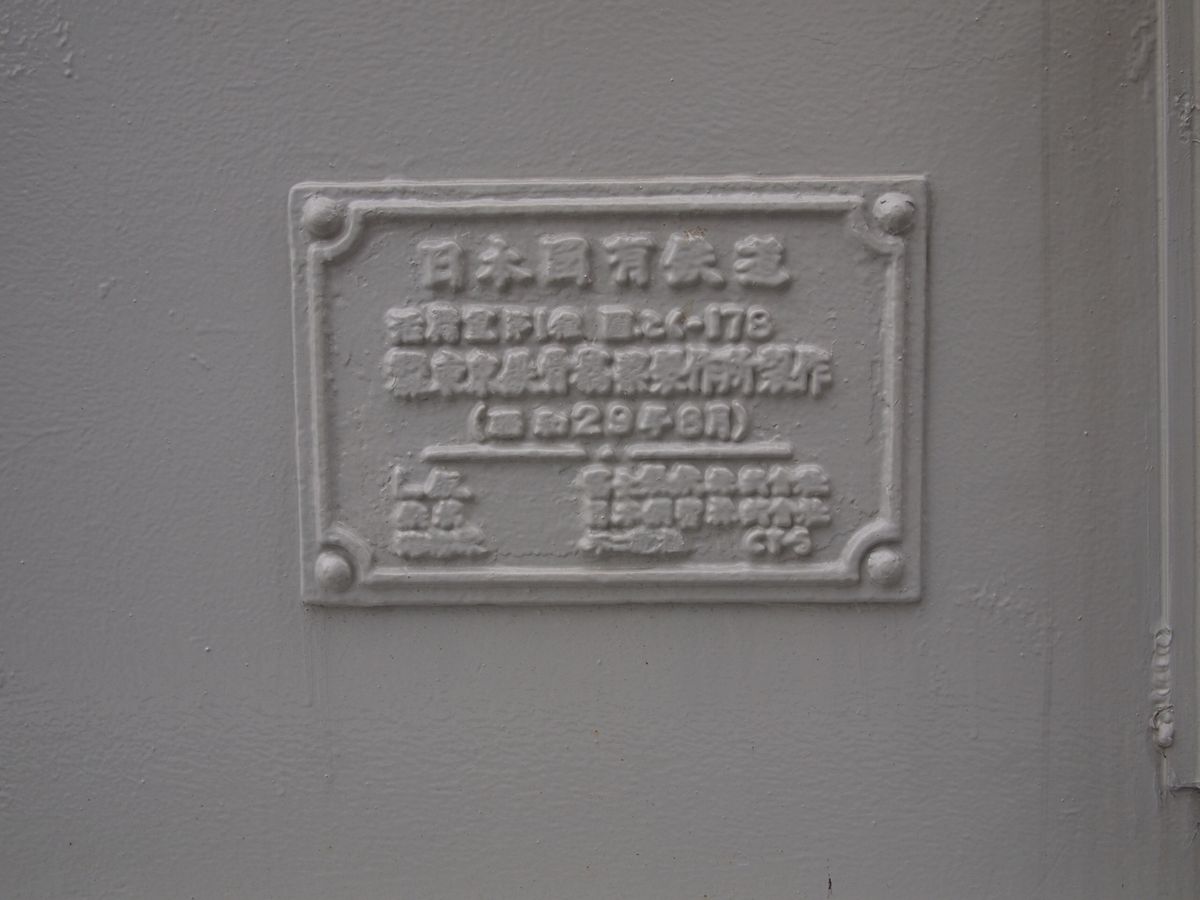

20101112-06B.JPG再塗装されたばかり。銘板もある。
日本国有鉄道
活荷重第一種図(?).とく(?)-178
株式会社東京鉄骨橋梁製作所製作
(昭和29年8月)
-・-
L=● 富士製鉄株式会社
●● 日本鋼管株式会社
●●● ●=●● CT-5(?)

塗膜が厚すぎるので読めない部分があるが、「とく-178」というのが正確かどうかはわからない。「とく」は特殊桁を表すのだが、素人目には普通の下路橋に見える。

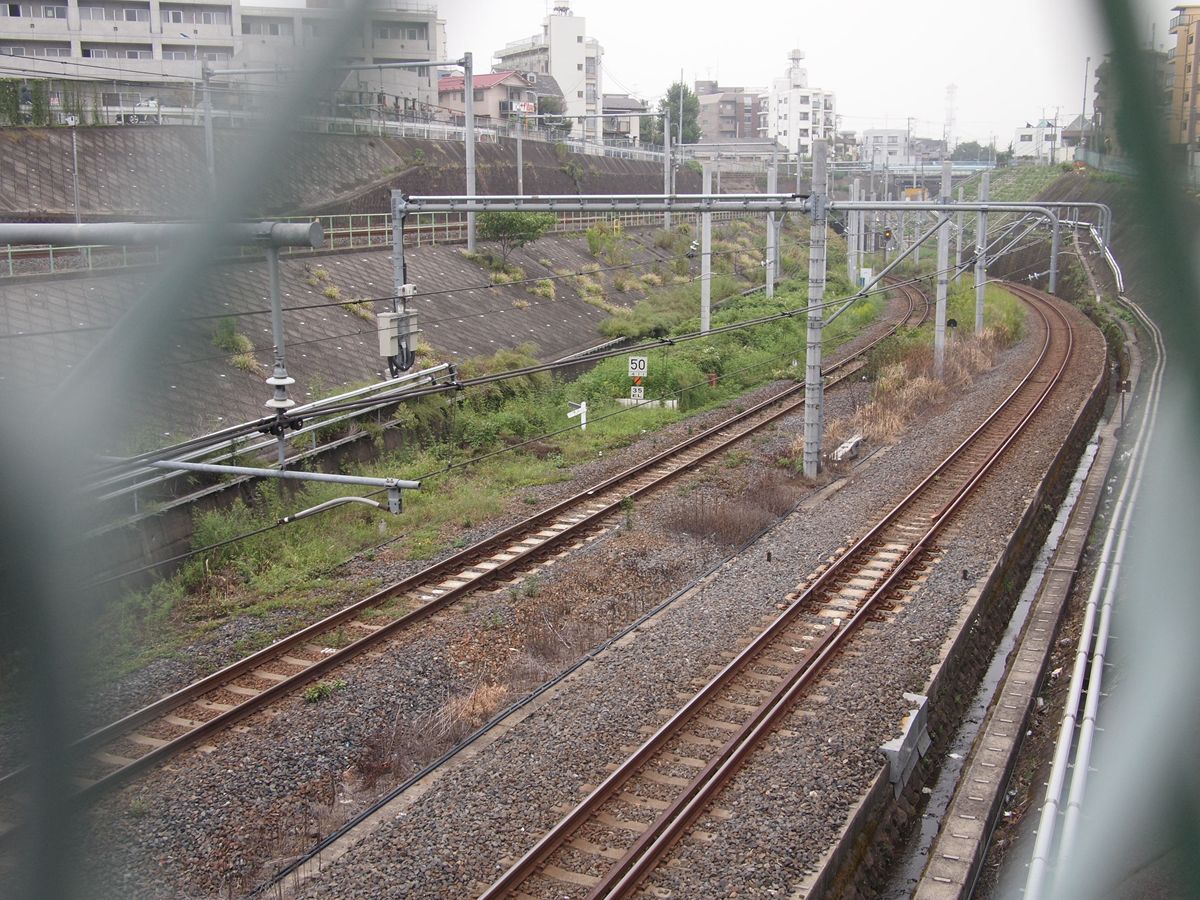

【写真7】中里橋から田端方向(左の築堤上=山手線、右=山手貨物線)
20101112-07.JPG古い写真を見ると、山手線の築堤の法面は土。

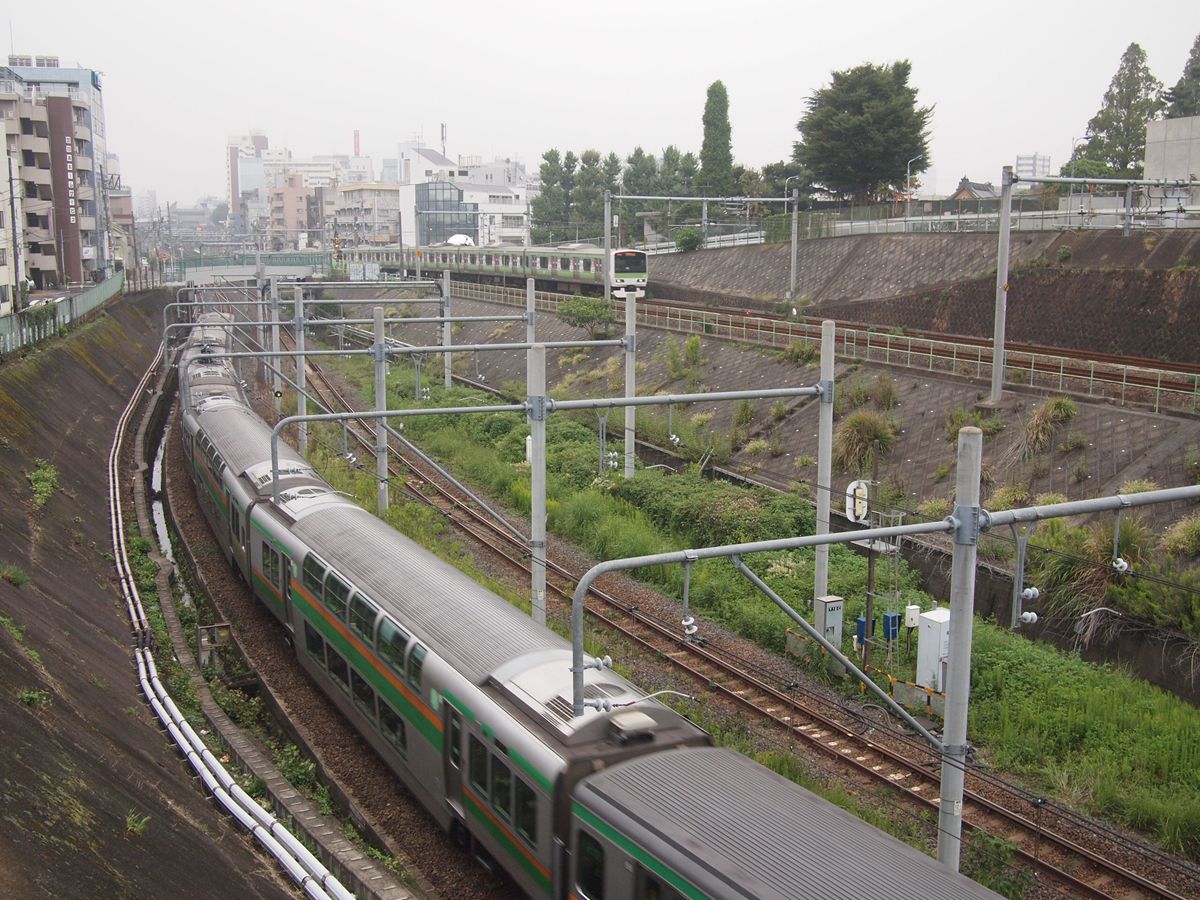

【写真8】富士見橋から駒込方向(左=山手貨物線、右=山手線)
20101112-08A.JPG地形を利用して、道路と、山手線と、山手貨物線が交差している素晴らしい場所。写真右のとおり、地形は少し標高を上げている。これはさらに右(田端方向)に向かうと武蔵野台地の先端の崖となってすとんと落ちるのだが、ここを利用して、路盤を二段に掘り下げ、一段掘り下げたところに山手線、二段掘り下げたところに山手貨物線を配している。

山手線は右カーブして、崖の上に躍り出ると高架で田端駅に向かう。その際、その高架の下、地平部分を京浜東北線が通っているのもすごい。京浜東北線はそのまま高さを稼ぎ、そのまま地平の高さに出てきた山手貨物線をオーバークロスする。ダイナミック。

大きな地図で見る
山手貨物線がくぐるトンネルの上はJR東日本の社宅。カーブを描いているのが興味深い。

20101112-08B.JPG山手線が山手貨物線をクロスオーバーする部分には2連の鈑桁が架かっている。道灌山跨線線路橋。なかなかすごい角度の斜橋で、45度未満。カーブ地点に架かっていて、桁をずらすことでカーブに対応している。銘板が見えるが、持ち合わせたレンズでは撮れなかった。橋脚は煉瓦色に見えるが、コンクリート製。

富士見橋を超えると、山手線しか見えない。そこで振り返ったとき、「田端の中里橋付近:謎の坑門?」に書いたものに気がついた。回答を高橋俊一氏のサイト「山手線が渡る橋・くぐる橋」で得たので追記しておいた。

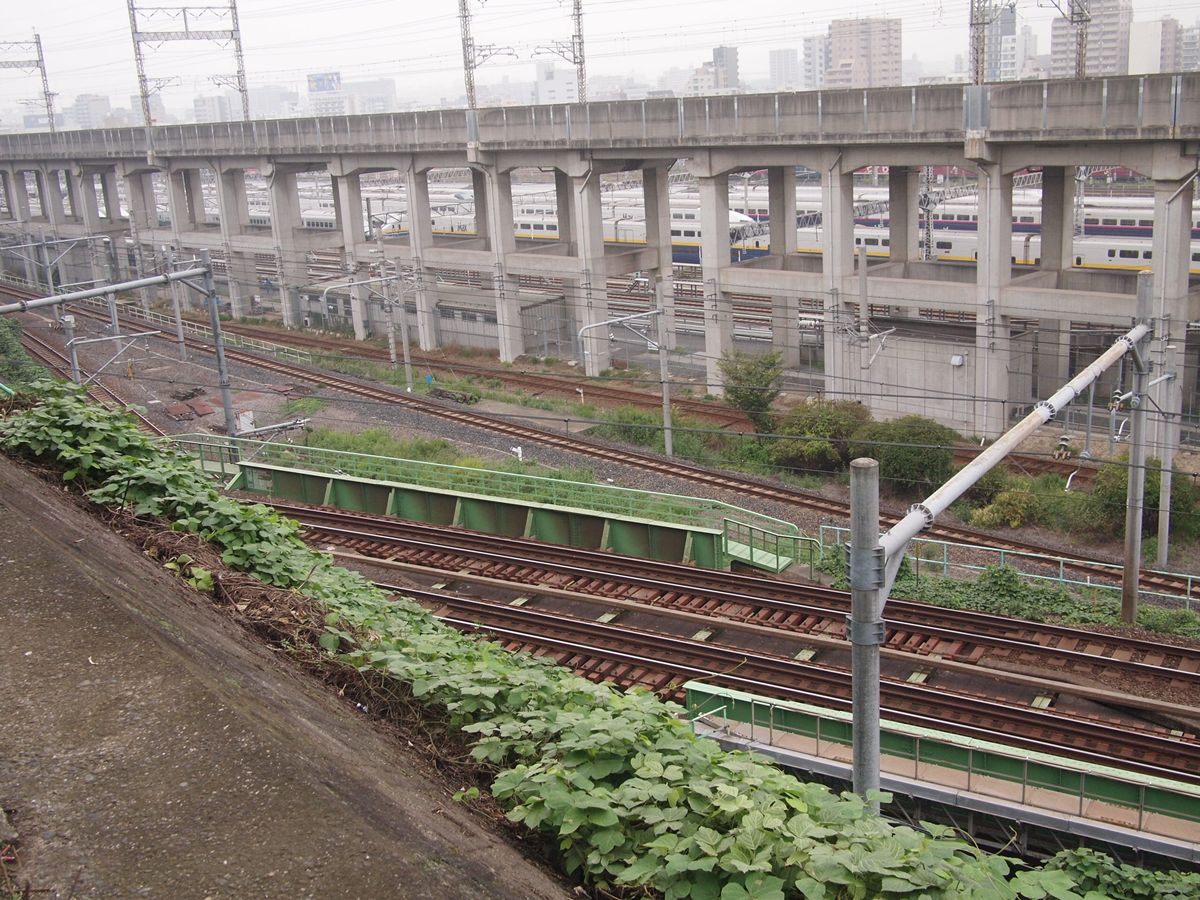

【写真9】20101112-09A.JPG田端跨線線路橋
武蔵野台地はこれだけの高低差がある。住宅地の路地を歩くと、崖際に出られる場所がある。見下ろすと、田端跨線線路橋がある。これもすごい角度の斜橋。もはや、この方向に桁をかけていいのかどうか迷うのではないか。そんなことはないか。

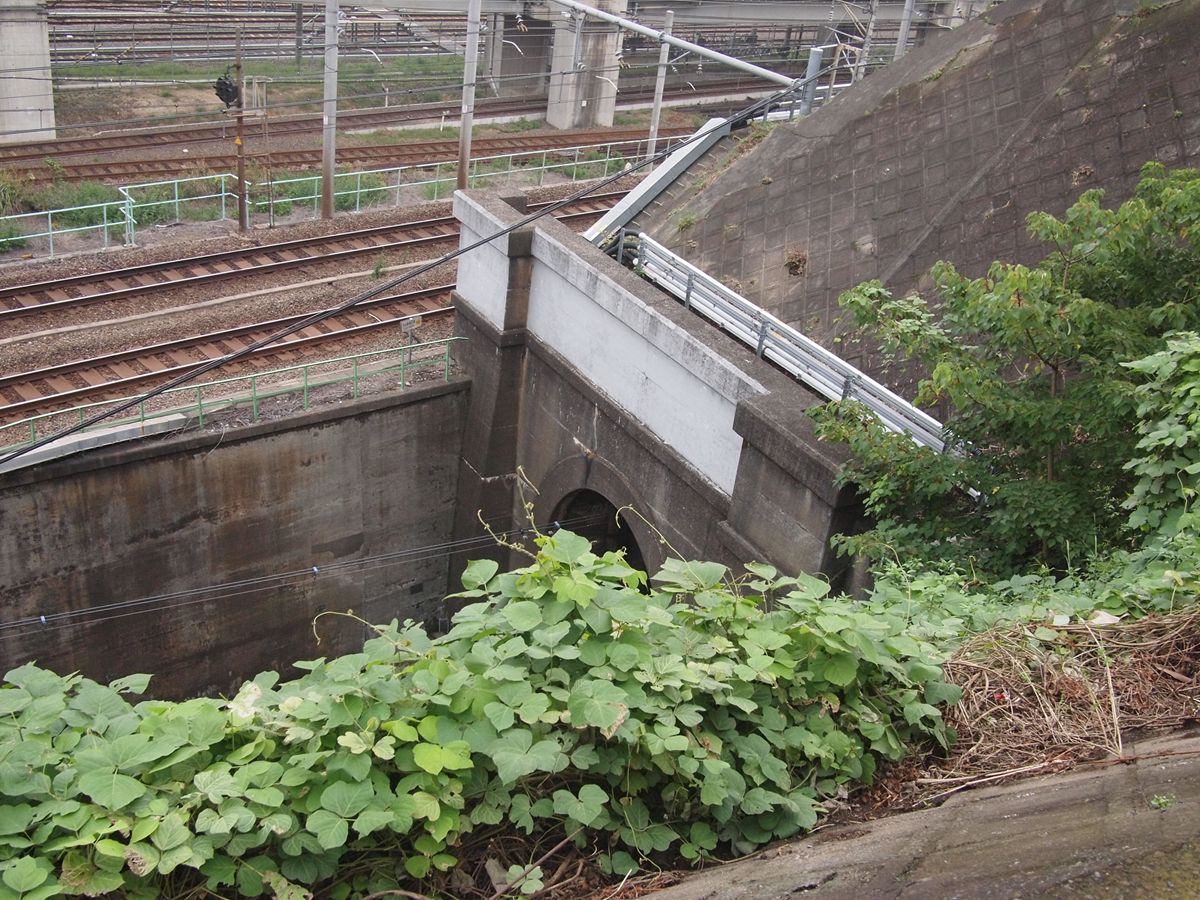

【写真10】
20101112-09B.JPG京浜東北線北行の、田端トンネル。坑門はコンクリート製だが、煉瓦時代の名残か、デザインとしてプラスターや笠石、帯石がある。これらに実用性はないだろう。


つづく。
