山手線で新宿から池袋に向かって走ると、新大久保と高田馬場は高架、目白は堀割、池袋は地平、巣鴨は堀割、となっている。なぜこんなことになっているのかというと、西から東(東京湾側)へと延びる武蔵野台地を南北に突っ切る形で線路が敷かれているからである。

目白付近の台地の上は標高約30m強、神田川沿いの谷は標高約10m。標高差は約20mあることになる。目白付近で話を続ければ、それが「目白台」と「その下」、たとえば目白坂などに現る。交通網で言えば、それが高架や堀割を要求する。東京の山の手側は、こうした地形を巧みに利用して鉄道路線や道路の立体交差が組まれている。

例えば田端付近。山手貨物線(湘南新宿ライン)が山手線の下をくぐる部分。
例えば目白通りと明治通りの交差点。

歩けばすぐに実感できる。地図ではなかなかわからないが、5mメッシュ標高データを使用すればすぐにわかる。こんな感じだ。
a70da130.jpg(基盤地図情報5mメッシュと、改訂新版カシミール3D入門編に同梱の地図データを重ね合わせて作成。カシミール3DはDAN杉本氏によるフリーウエア)

池袋から田端まで、堀割になったり高架になったりしているが、ほぼ標高は24m前後になっている。堀割部分は周囲より5mほど低く、大塚の高架部分は逆に8mほど高い(正確な数値ではない)。つまり、線路がなるべく平坦になるように、地形を欠き取り、地形を盛り上げていることがわかる。


では、池袋から山手線に沿って歩いてみる。内側、外側はその都度適当だが、跨線道路橋はすべて渡った。写真も全部撮ってあるけれど、冗長になるので一部にとどめておく。

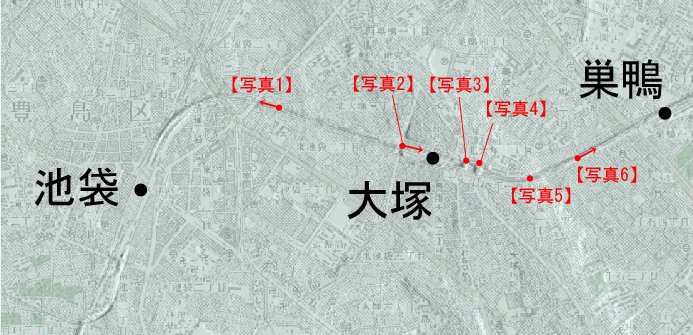

まずは池袋~巣鴨間の拡大図を置く。以下このポストに限り「JR線」と書いた場合は山手線・山手貨物線(湘南新宿ラインが通る線路)を合わせたものとする。必要に応じて固有名称と書き分ける。また、両路線とも複線で、上下線が別れることがないため、4組の線路がある写真に「左=山手線」と書いた場合、左側2組が山手線のこととする。

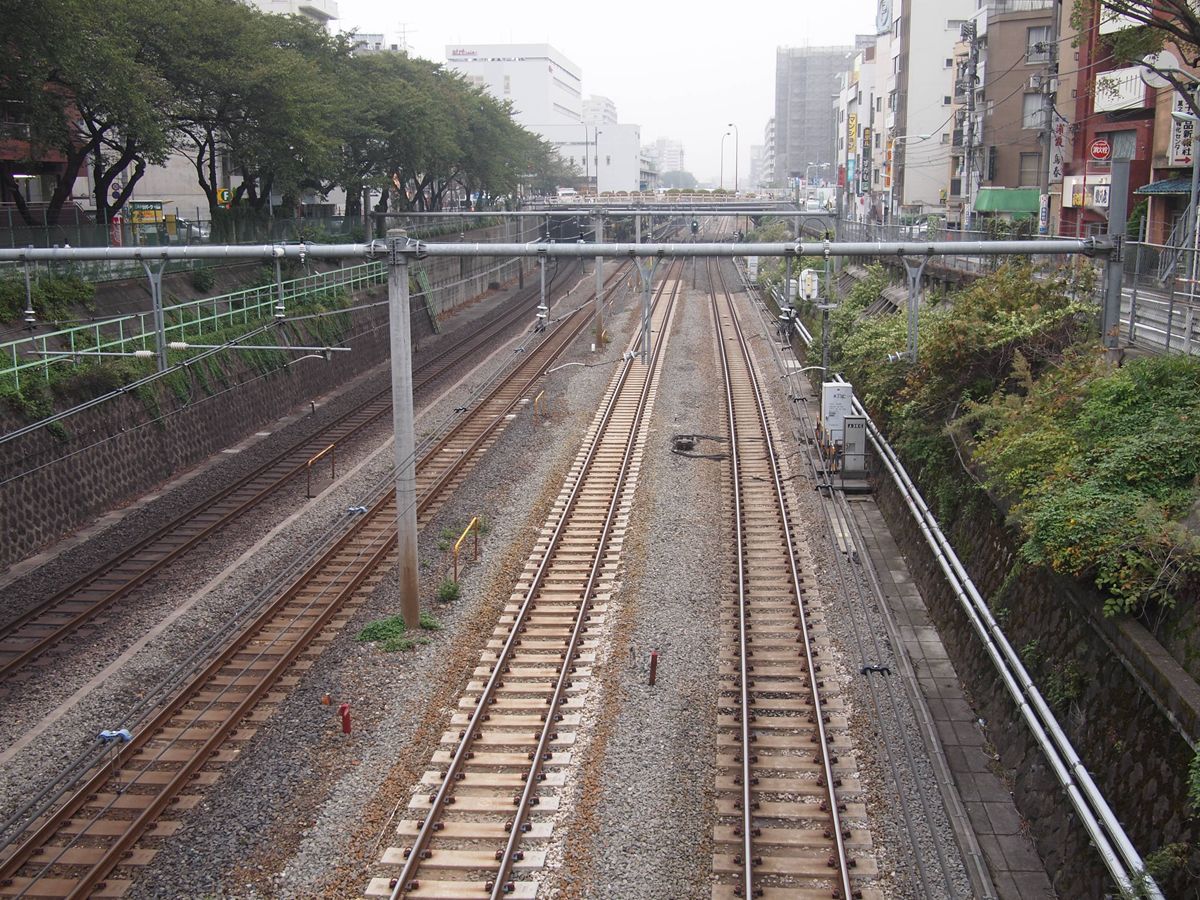

【写真1】宮仲橋から池袋方向(左=山手貨物線、右=山手線)
20101012-01.JPG宮仲橋から堀之内橋を見る。その向こう、二段構えの橋は池袋六ツ又陸橋。

左側、山手貨物線のほうが少し高い位置にあり、擁壁はコンクリート。湘南新宿ライン整備のために堀割化されたところで、それまでは地平を走っていた。そのため、擁壁がコンクリートとなっている。

右側、一段低い山手線の擁壁は石垣。谷積みに近いが、目地をモルタルで詰めているようにも見える。

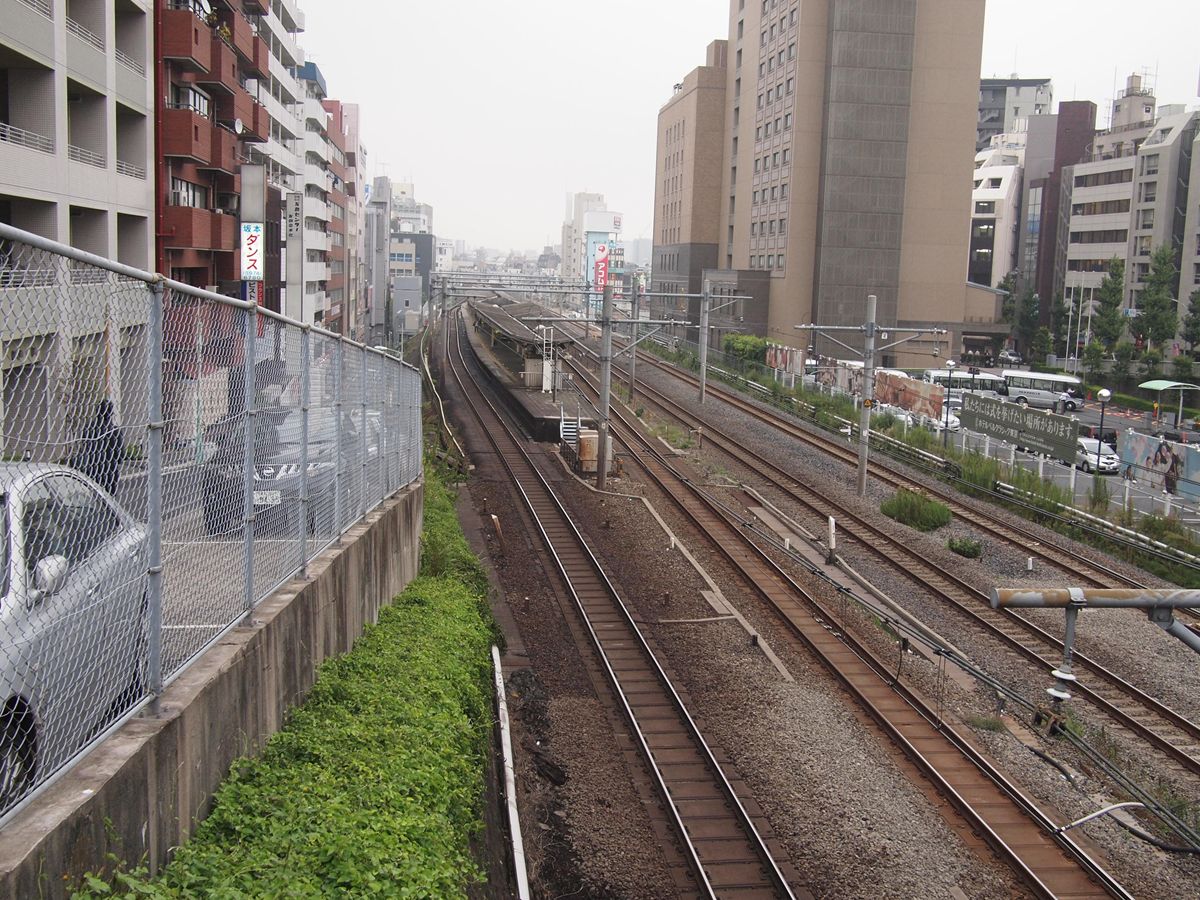

【写真2】大塚駅を池袋方から見る(左=山手線、右=山手貨物線)
20101012-02.JPG大塚駅は、地形が台地上から谷へ落ち込む途中にある。そのため、池袋方から堀割の中を走ってきた山手線は地平に敷設されることなく、築堤につながる。その標高差を利用して、大塚駅池袋方では道路橋「空蝉橋」が線路をまたぎ、大塚駅巣鴨方では逆に線路が道路をまたいでいる。池袋付近では地平を走っていた山手貨物線は、この区間ではレベルを下げ、堀割区間であった。

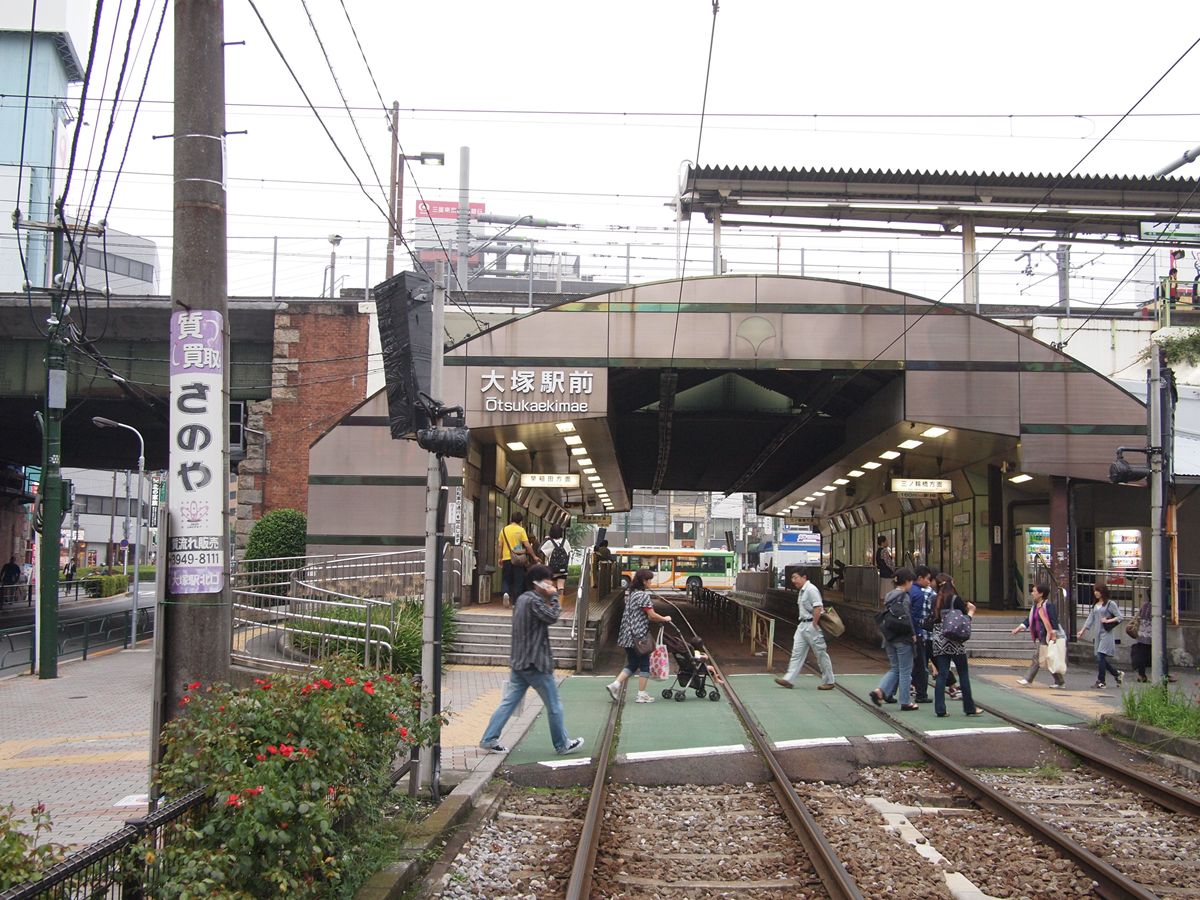

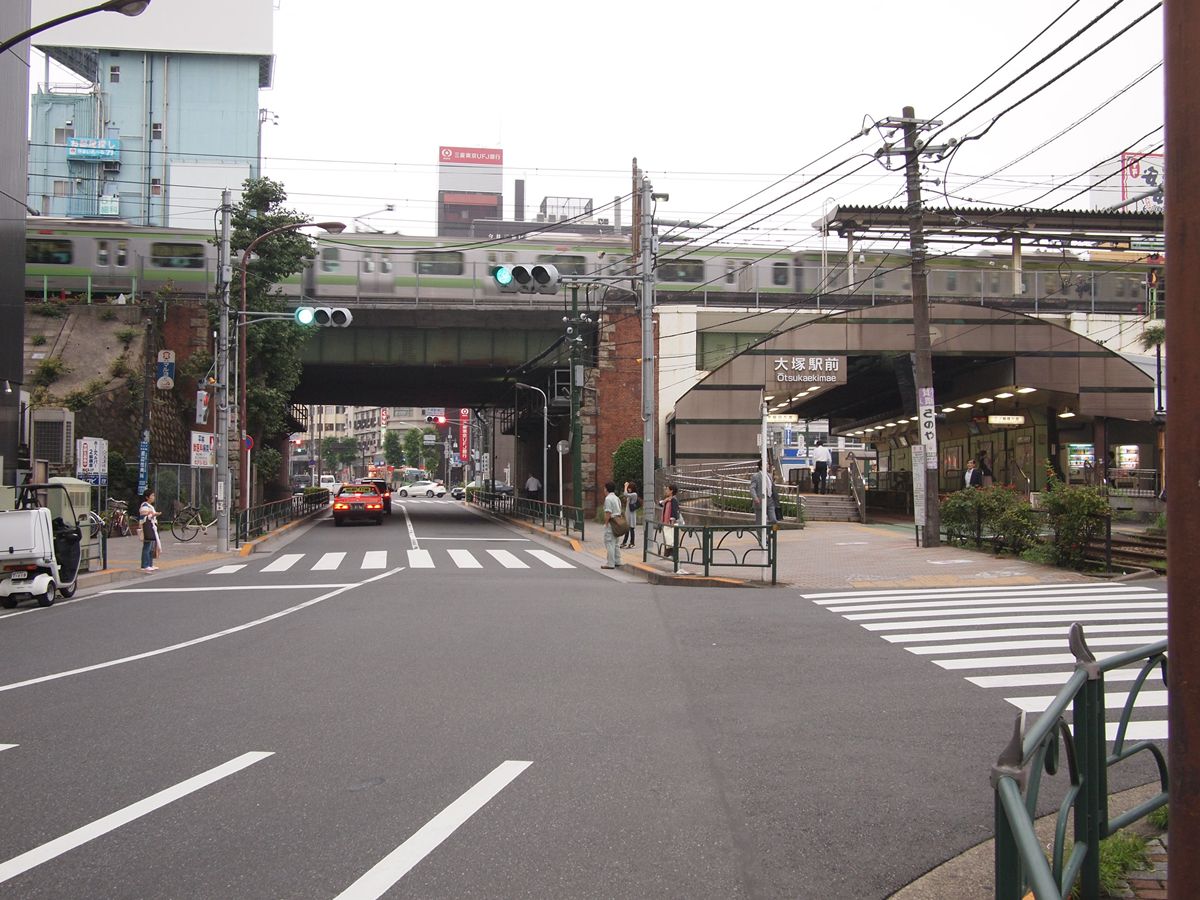

【写真3】大塚駅南にある立体交差部分。右が「王子電車跨線線路橋」、左が「大塚架道橋」。
20101107-a2.JPG北から見ている。画面右が池袋方、左が巣鴨方。右の桁の手前に都電の停留所のカマボコ型の屋根があるのでよく見えない。

王子電車跨線線路橋:向かって右の都電を跨ぐ部分。
いまいち見えづらいと思うが、カマボコ型の屋根は、JR線のプレートガーダーの部分を切り欠いている。そして、プレートガーダー下部は覆ってある。鳩などが入り込まないようにするためだと推測する。

大塚架道橋:向かって左側、道路を跨ぐ部分。全体像は割愛。

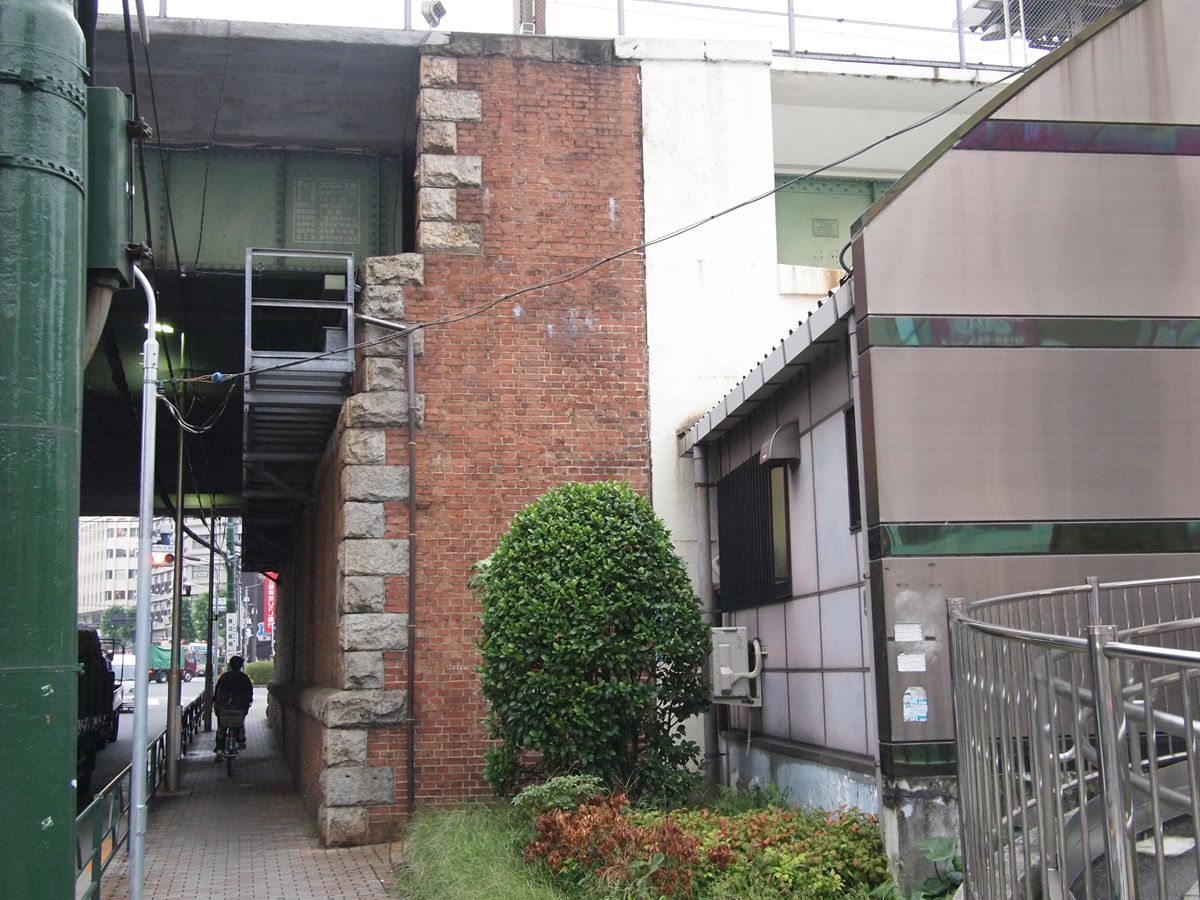

20101107-a3.JPG橋台に、このように4段の段差が設けられている。一番上は桁受けだとして、他の2ヶ所は装飾的な意味か。煉瓦積みだが隅石を配してあり、段違いになる部分は帯石となっている。

都電側の橋台は白く塗られている。道路側の煉瓦との連続性はないので、この橋台はコンクリート製なのかもしれない(当てずっぽうです)。

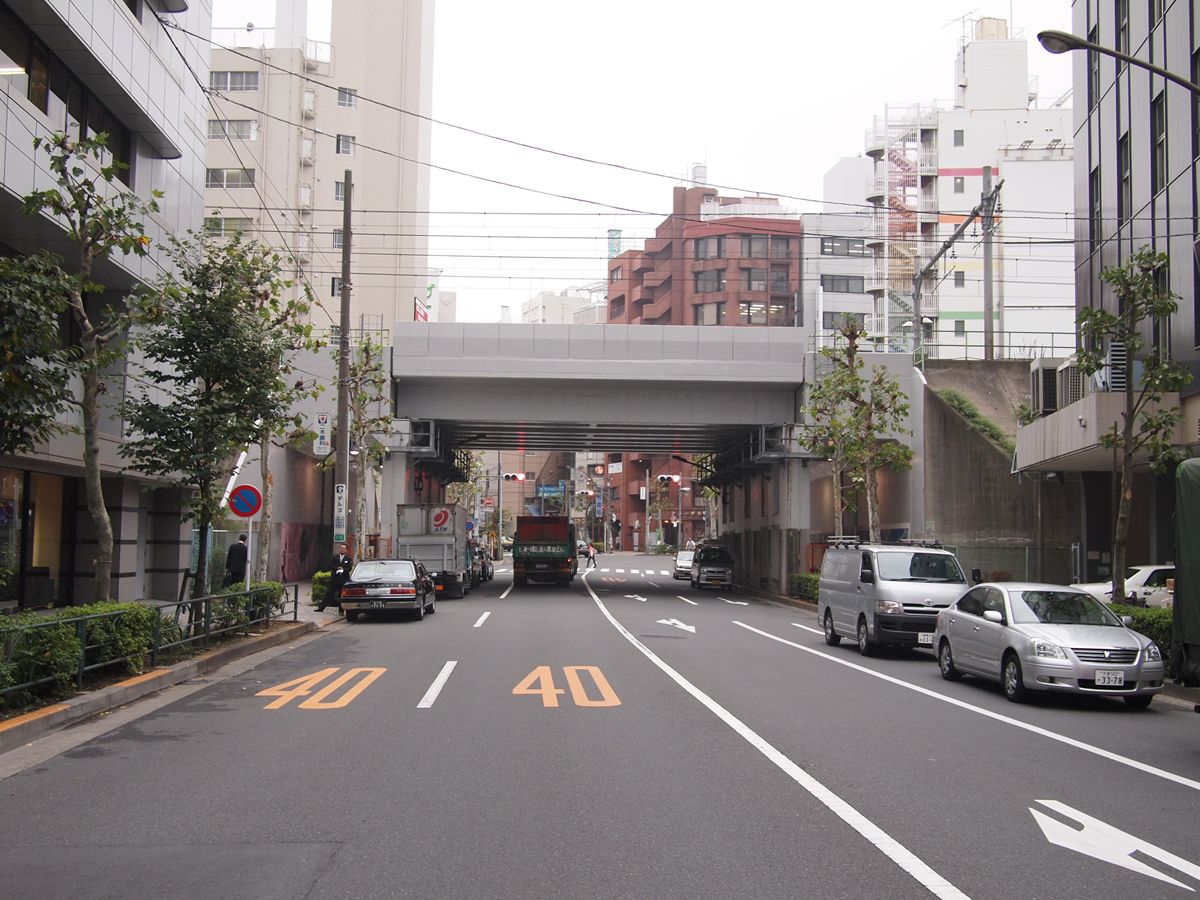

【写真4】大塚79号架道橋:都道436号を跨ぐ。北側から。
20101107-B2.JPG橋台ごと白く塗られたRC桁。

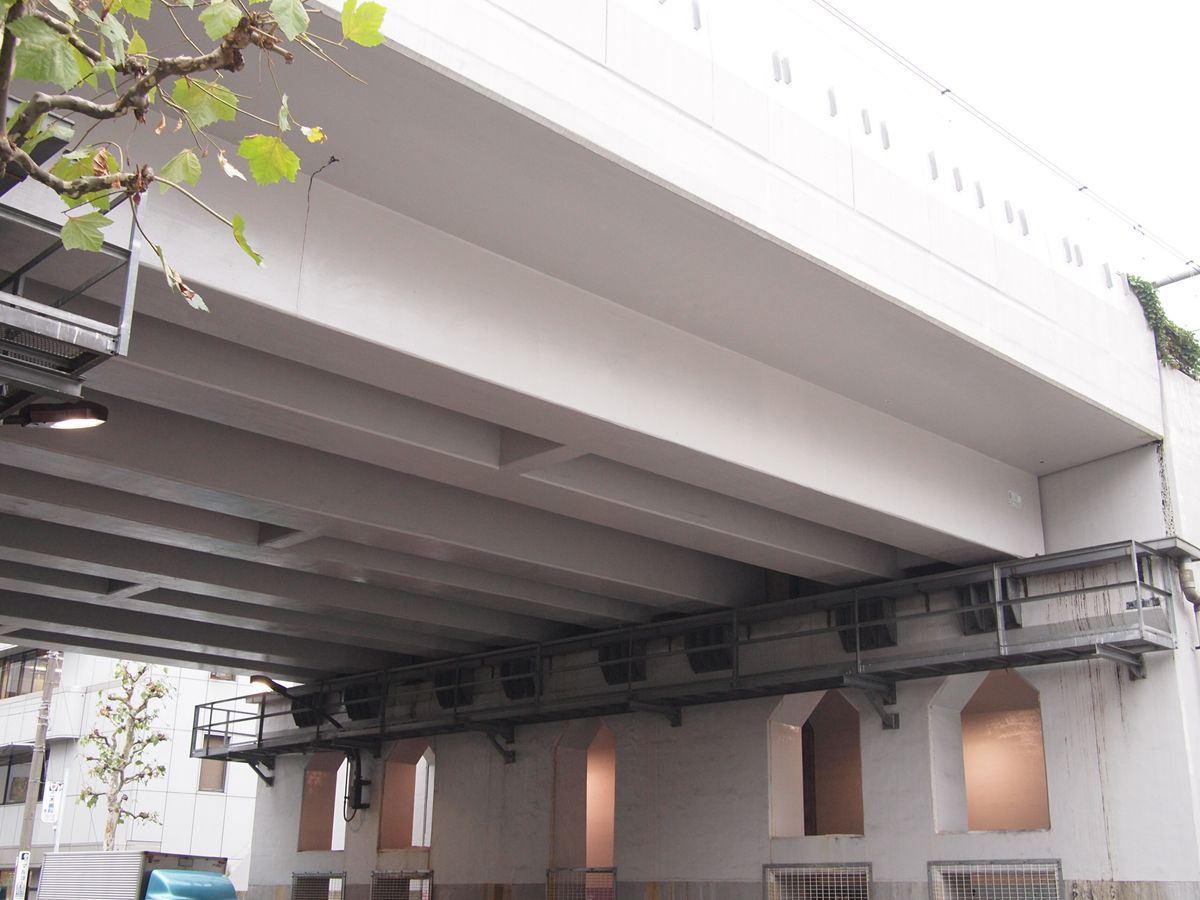

大塚79号架道橋:南側から桁の裏側。

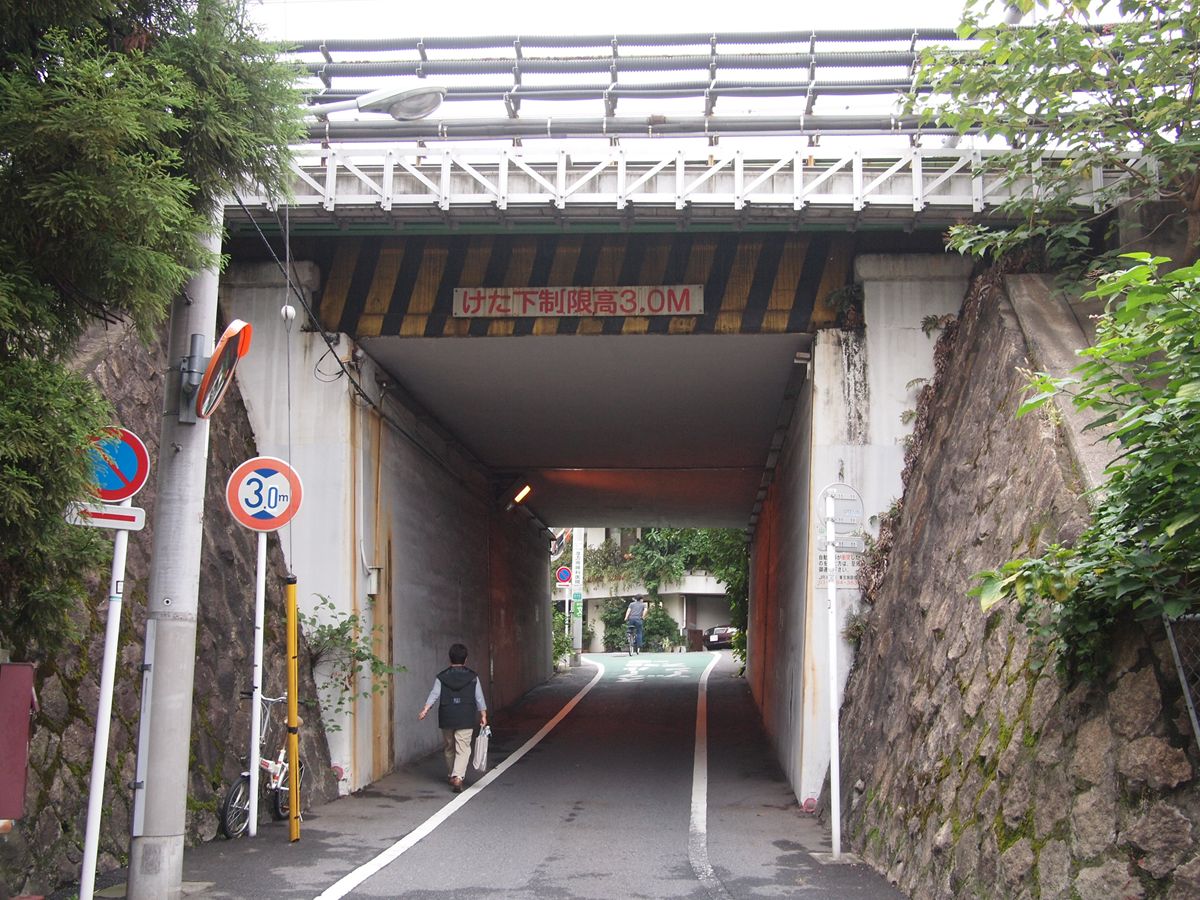

【写真5】平松架道橋(南から見る)
20101107-C.JPG南から北に架けて上り坂になっている。この付近、JR線は築堤上を通っている。

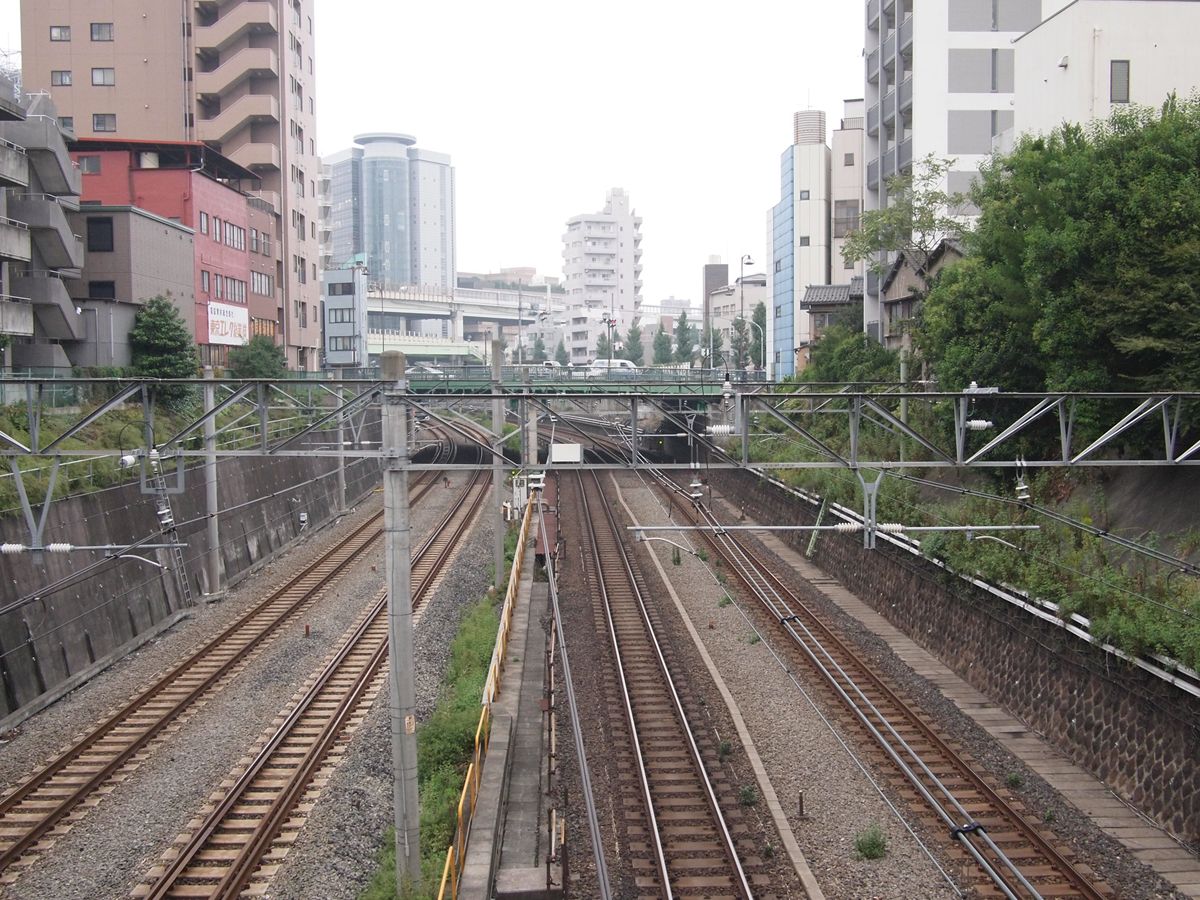

【写真6】宮下橋から巣鴨駅方面(左=山手線、右=山手貨物線)
20101012-03.JPGこの付近は4線とも堀割となっている。両側の擁壁ともに同じ石垣のように見受けられる。同時に施工されたものか。

(続く)

参考資料:山手線が渡る橋・くぐる橋(ものすごく資料性が高いサイトです。さまざまな確認作業を大幅に省略することができました。感謝します。)
