より大きな地図で 天王洲ふれあい橋 を表示
首都高羽田線を走っていると、天王洲付近で内陸側にピン結合のプラットトラスが見えて驚いたことはないだろうか。それが、天王洲ふれあい橋。先に紹介した芝浦橋から旧海岸通りを南下し、天王洲運河を渡るときに東側(左側)に見える。

この橋は、近年建造されたピン結合のプラットトラスであるという点で、おそらくそんなものはこれひとつしかない。名称が、なんの謂われもない、かえって無個性なふれあい橋であることだけが非常に残念だ。

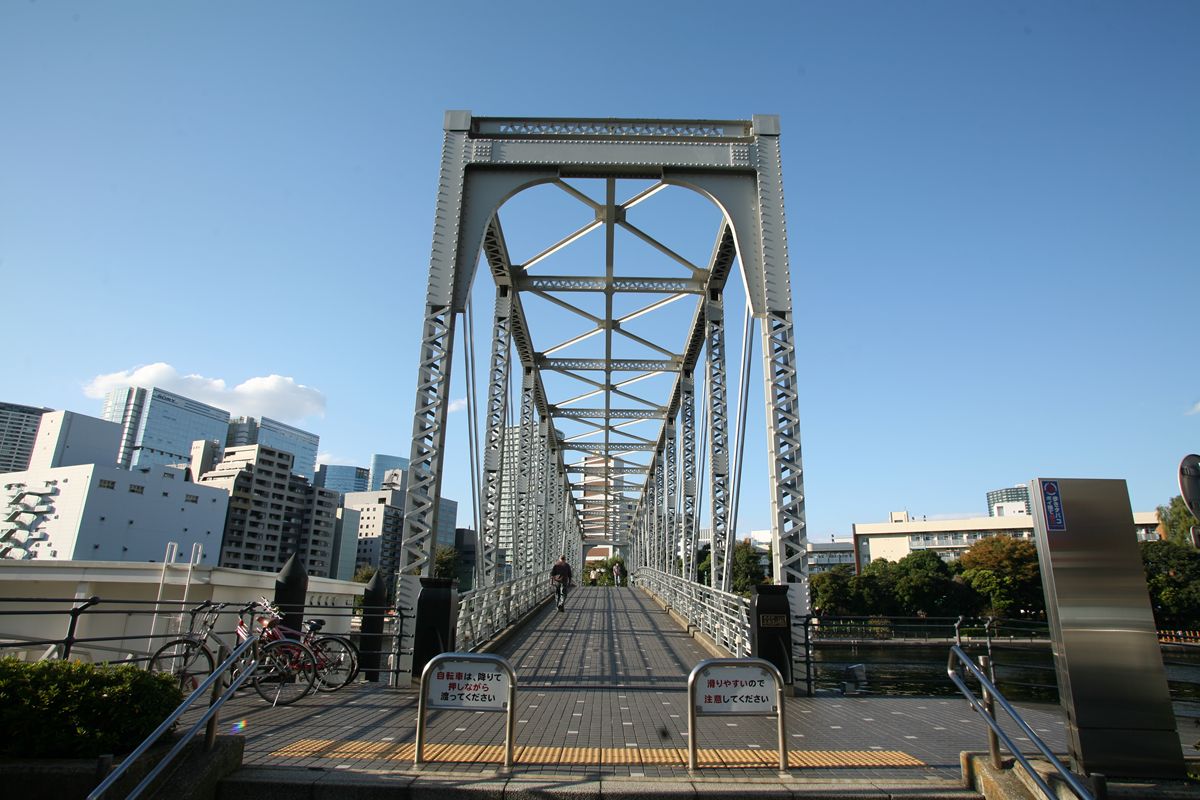

20101106-10.JPG水平が出てなくて酔いそうだが、橋門。

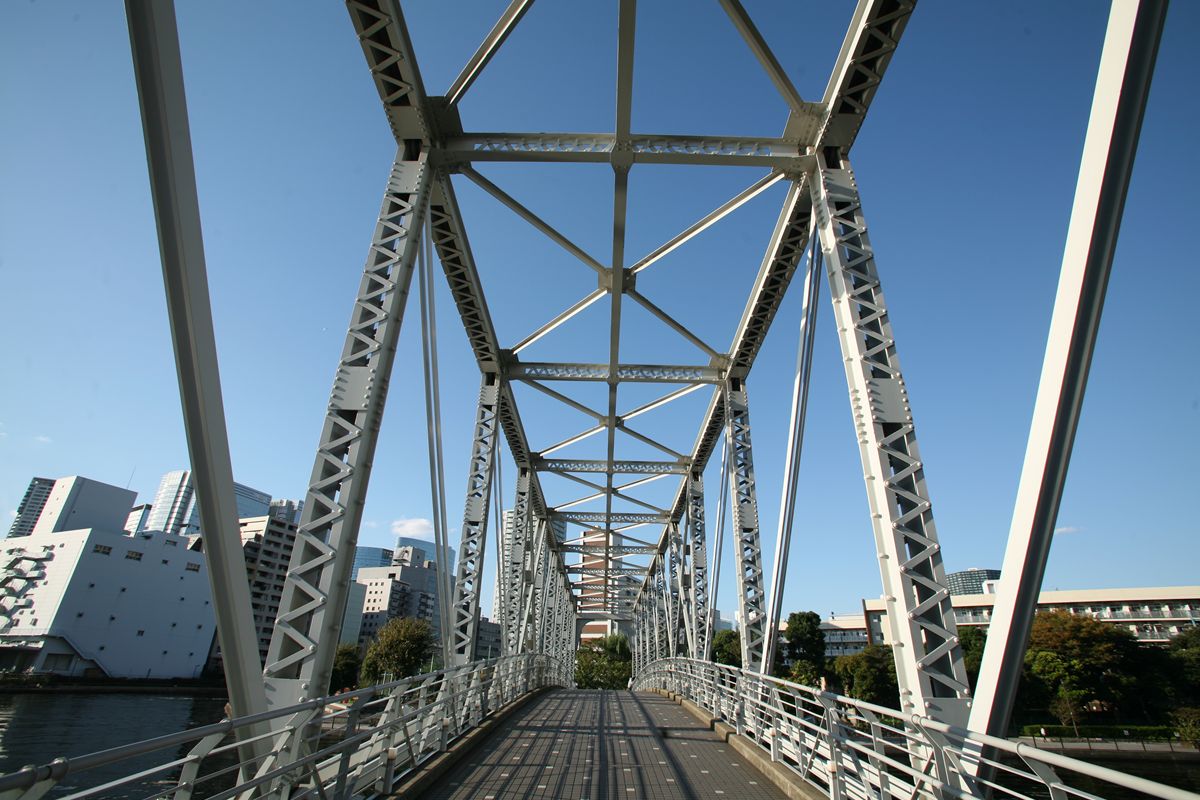

20101106-04.JPG中。

休日の午後だったからか、人が途切れることがない。渡った向こうは東京海洋大学(昔の商船大学)、周辺は品川駅近くで住宅街でもある。また、運河に沿って遊歩道があり、開放感あふれたスペースになっている。この写真でいえば左側にオサレなカフェがあり、とてもいいにおいのパンを売っていて、中あるいはテラスでお茶ができる。スノッブな休日の午後を楽しむには非常にいい感じだった。

さて、ピン結合部を見る。

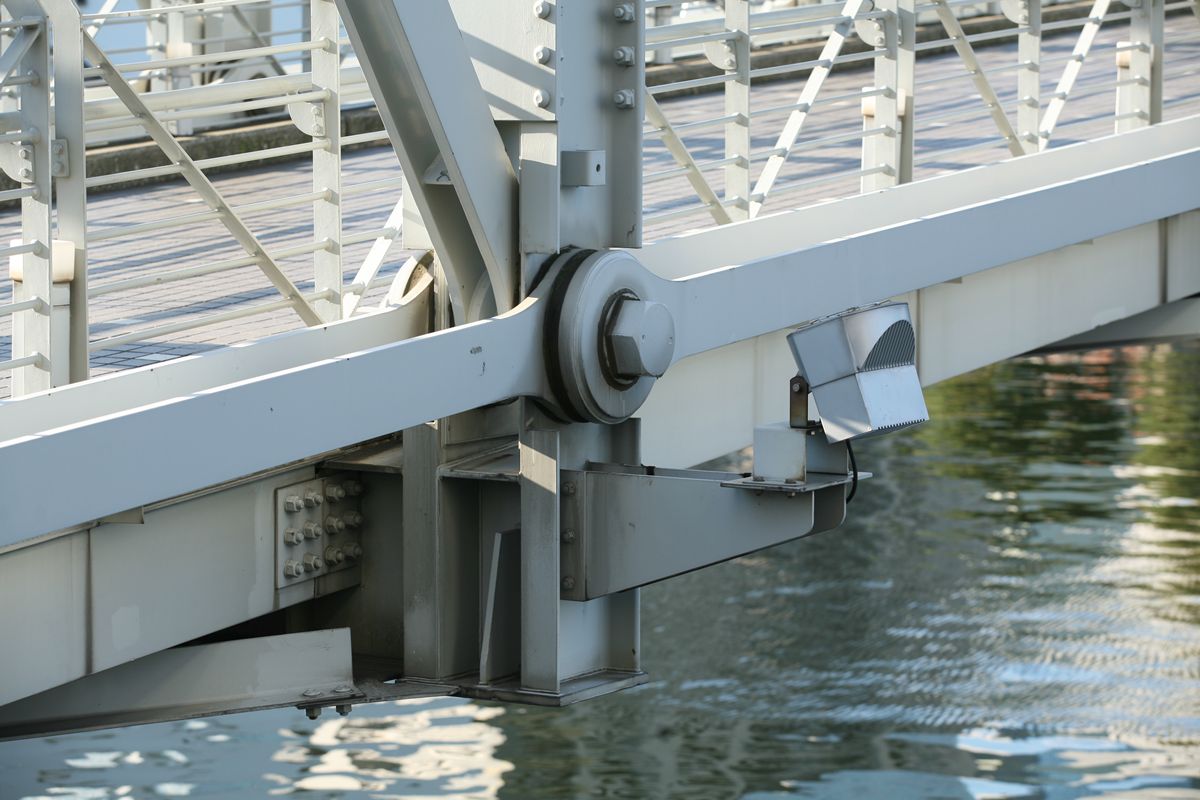

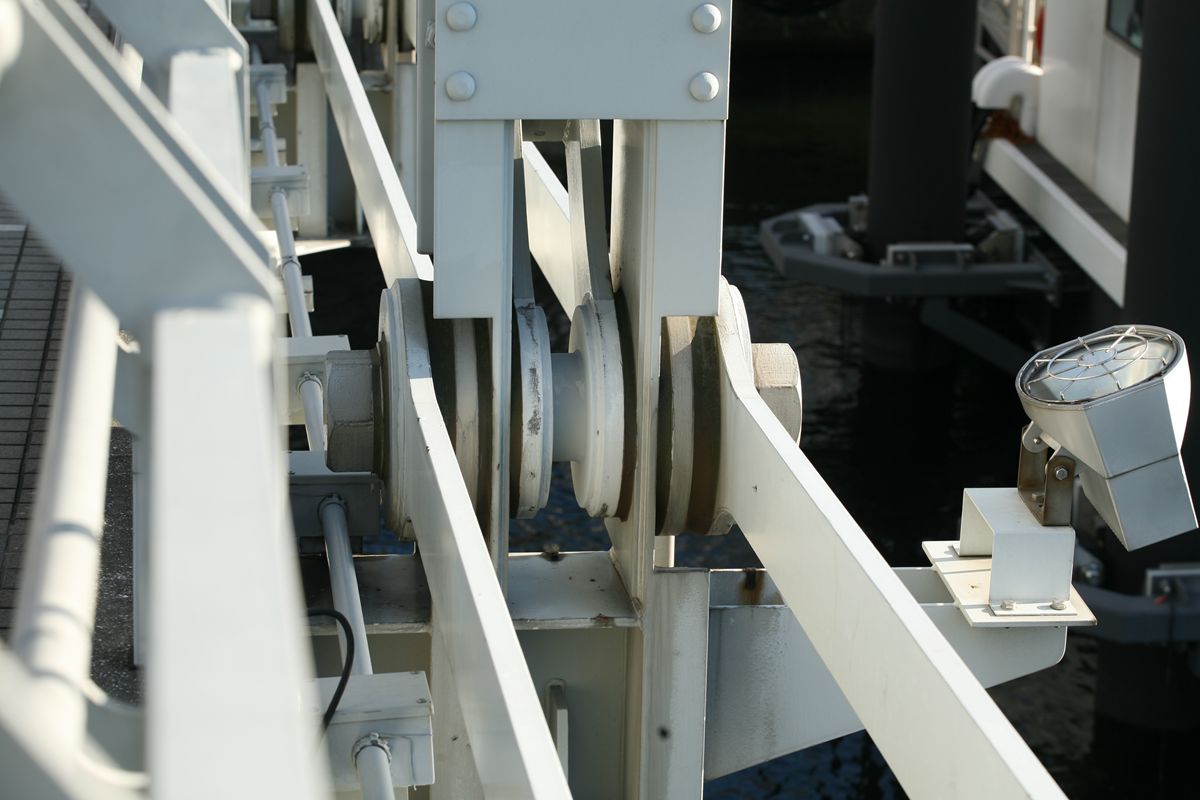

20101106-02.JPG20101106-09.JPG下弦と斜材、垂直材の結合部。各部材は、ゴムを介して接合している。きちんとアイバーの形状をしており、ピンはボルト。

なんということだ、うっかりと裏側を撮らなかったのだが、こうして見る限り、ピン結合プラットトラスのセオリー通り、左右の垂直材が上下で結合されて軸方向が□型となり、それをアイバーがつないている構造になっているようだ。床版は、下横構の上に縦桁を渡し、その上に設置されていると思うが、それは確認していない。迂闊!

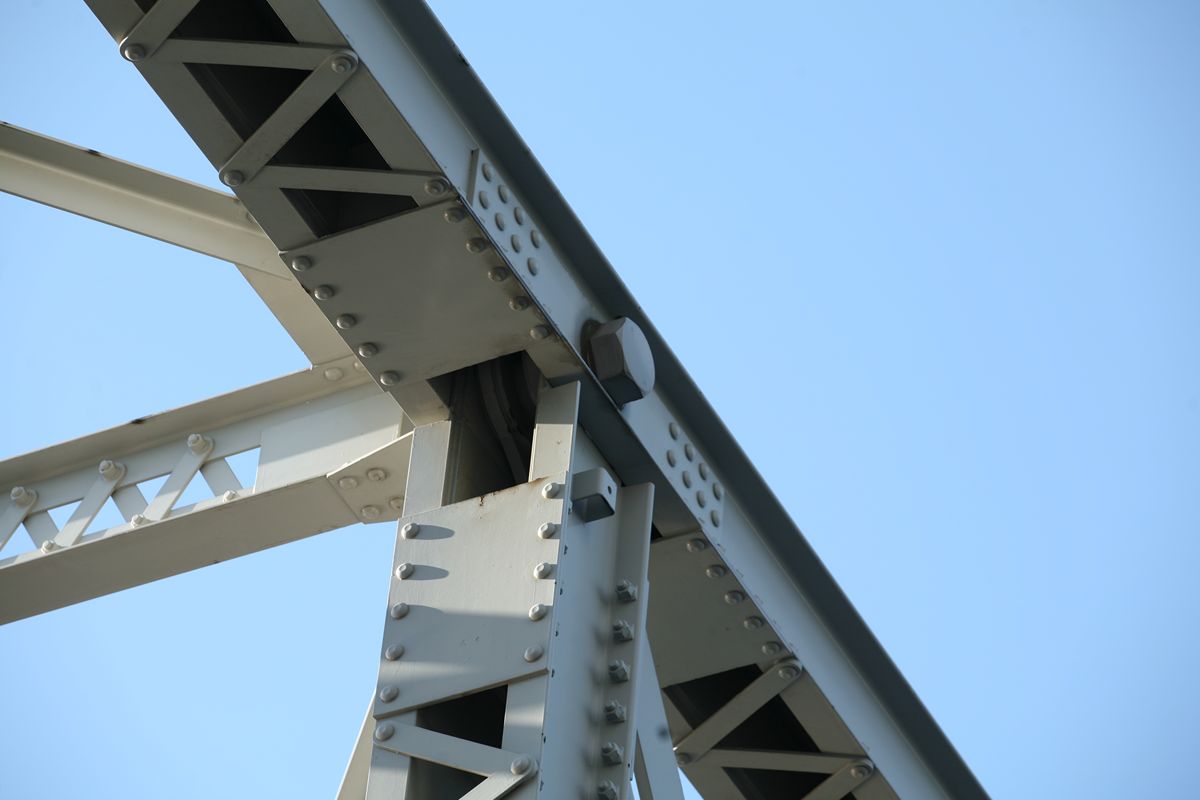

20101106-03.JPG上部はこんな。上横構とピンがどういう関係にあるのかはわからなかった。

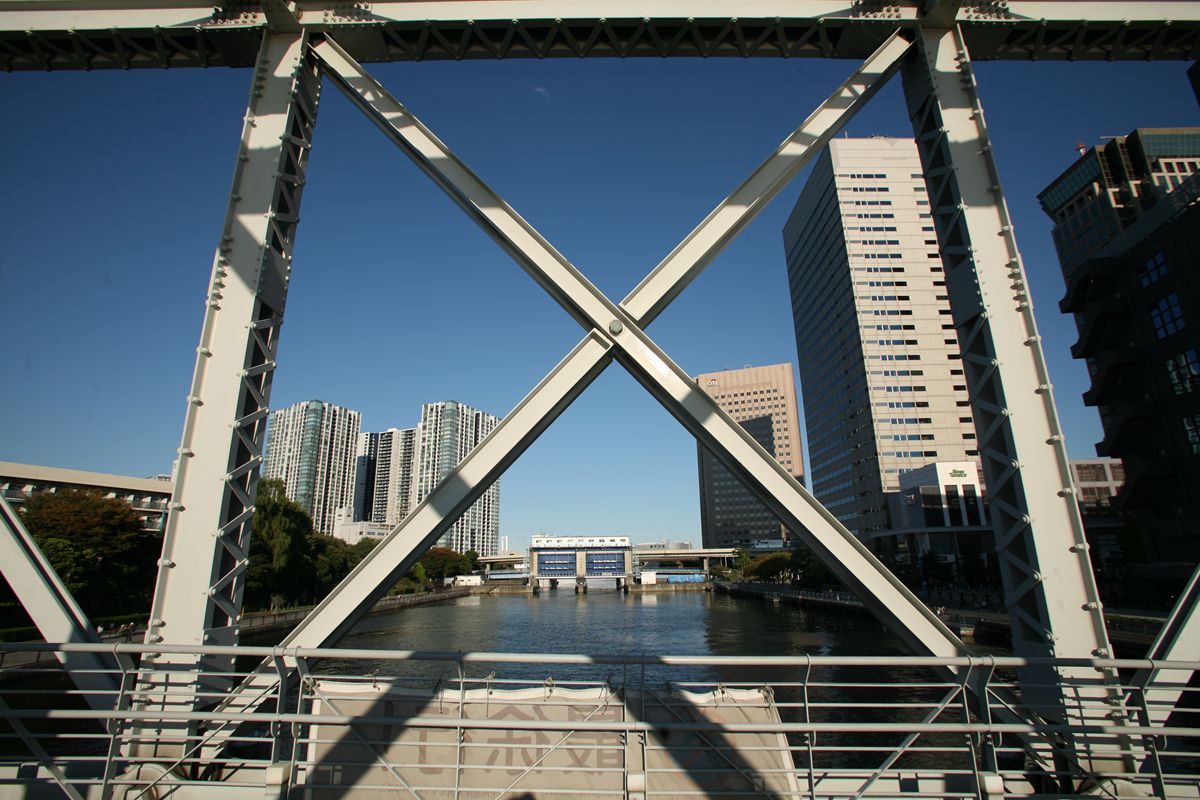

20101106-07.JPG中央格間、斜材がX字型になる部分。通常、ここは斜材同士が干渉しないように少しずれるのだが、このふれあい橋では完全に重なっている。このクロス部分を拡大すると、こうだ。

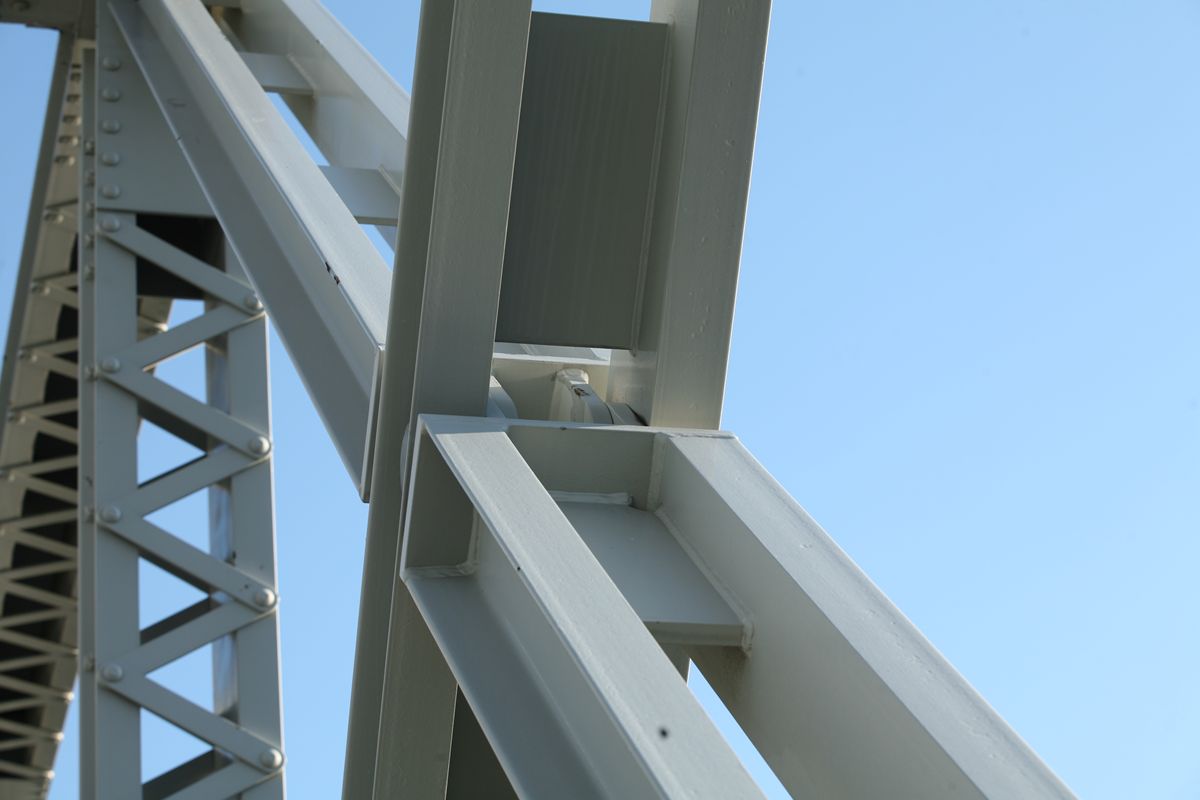

20101106-08.JPG片方の斜材は1本の棒で、もう片方の斜材は中央で2分割し、そこをピンでもう片方に接合している。

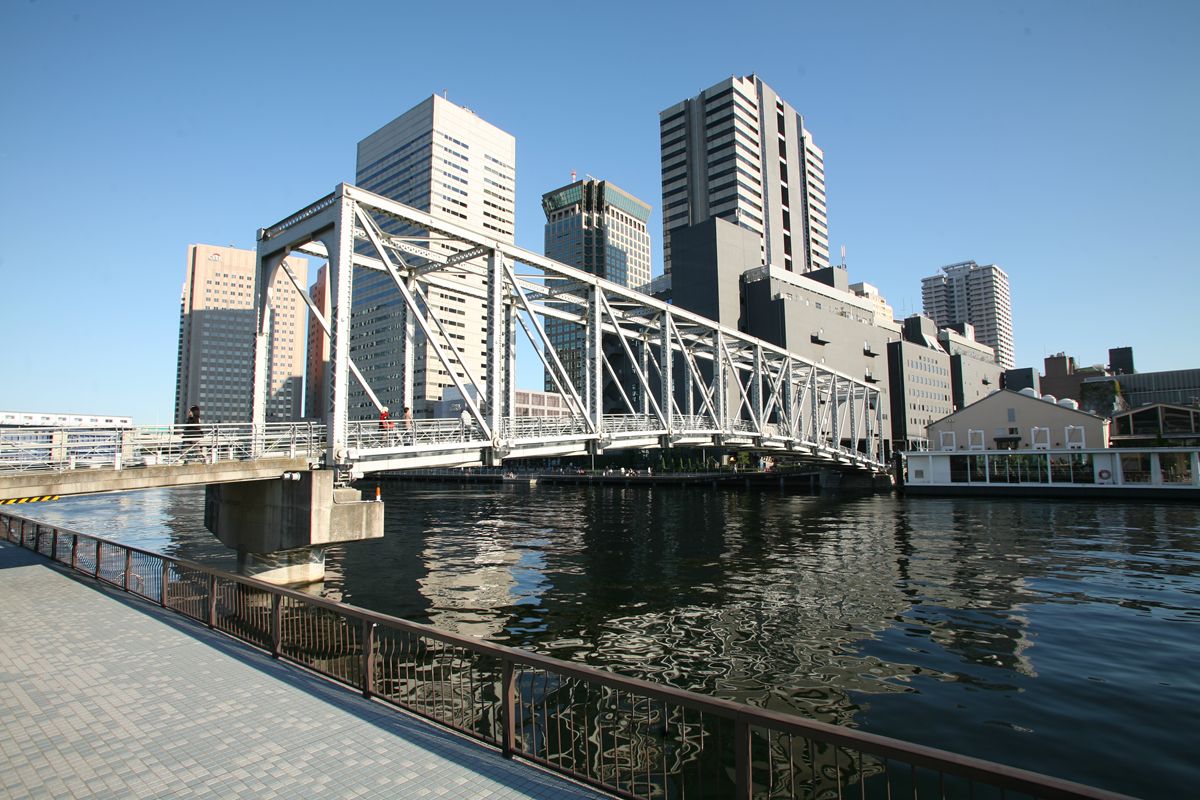

北側に渡って、東側を撮る。
また戻って垂直材。

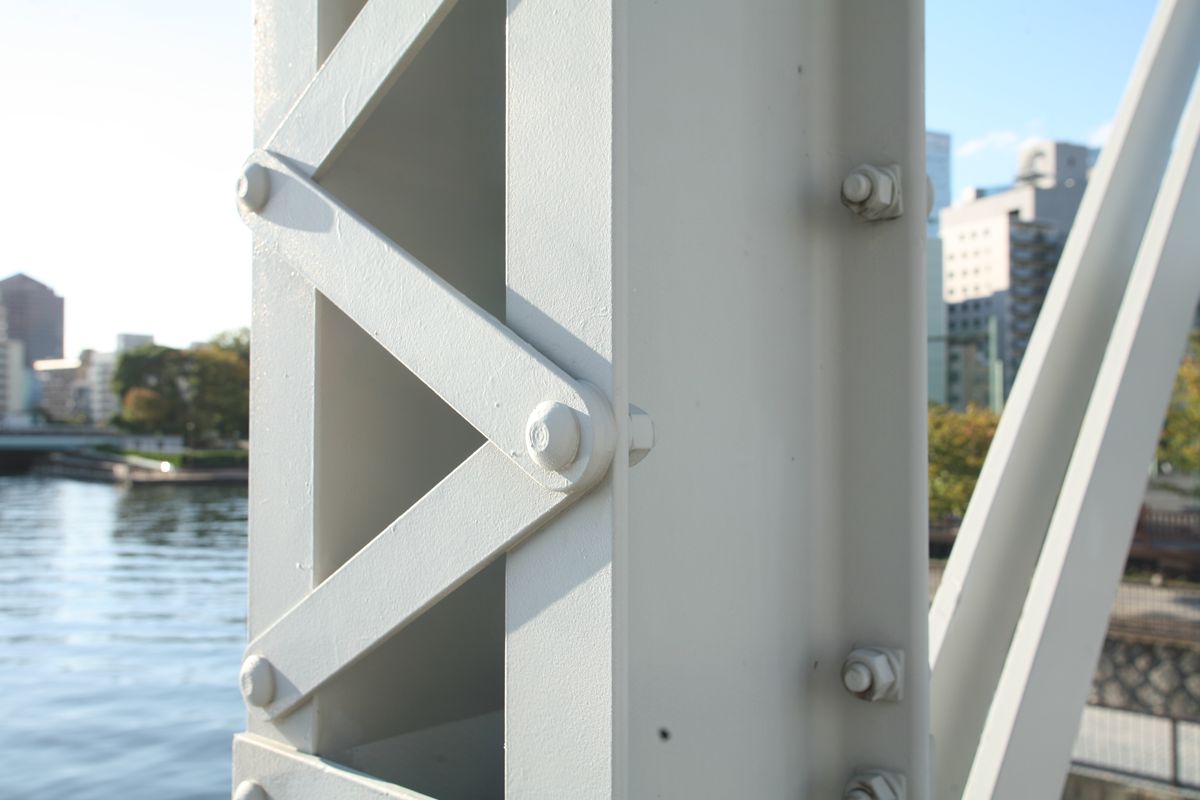

20101106-05.JPGこの垂直材に、このふれあい橋の精神が込められている。レーシングが施してあり、しかもリベットであるかのように見せているのだ。



以下は私の勝手な想像である。

このふれあい橋は、もともとは天王洲アイルから品川駅に行くための近道として設置された人道橋である(天王洲開発協議会による)。通常、こうした人道橋は、開放的な橋にする。橋長69.3m。プレートガーダーでできないスパンではない。あるいは斜張橋が採用されやすいスパンかもしれない。

なにしろ人が歩く道だ。トラス橋は、中を歩く人にとっては檻のように感じることもあるだろう。天蓋も部材で覆われているので、人道橋としてはもっとも敬遠される。それなのにトラス橋が採用されたのは、レトロ感を演出するために違いない。そういう意味で、現代の技術で作る「形鋼をガセットプレートで剛結したトラス橋」ではまったく意味がなく、「レーシングのある、リベットを多用したトラス橋」でなければならないのだ。それを徹底的に作り込むと、ピン結合のプラットトラスとなる(プラットトラスは、ピン結合に向いた形式である)。

たしかに「運河」という空間には、近代的な斜張橋よりも、こうしたレトロなイメージを持つ鋼橋のほうが似合う気がする。また、新築されたビルが林立する天王洲アイルという土地柄にこのようなレトロなイメージを持つ鋼橋があると、浮ついた印象がかなり減る。歴史があった場所を再開発した、というような印象になる。横浜の赤レンガ倉庫や汽車道と同じ手法だ。

実際に歩いてみると、鋼材の圧迫感などはまったく気にならない。横浜の汽車道も、三つの古い鋼橋が残されてアクセントとなっており、そこで写真を撮る人も多い。

このリベット風のボルトについてはこちらのブログに詳細がある。その前のエントリにはトラスの解析もある。この「トルシア形高力ボルト」については、こんな蘊蓄もあった。いままで、橋のボルトに注意したことはなかったが(リベットかボルトのどちらかだと思っていた)、この形式のボルトかどうかも今後、見て行きたいと思う。

最後に、施工した宮地鉄工所のサイトをご覧いただきたい。意外にも、このふれあい橋はポンツーン工法で架けられた。このサイトを見て私が不思議に思ったのは、ポンツーンの艀における橋桁の受け方だ。橋桁というのは両端下部の支承で支えるようにできているのだが、こうしたピントラスが艀に乗る場合は下弦か、下弦を左右に結ぶ下横構が支点となって桁全体を支える。そうしたときに、どこかしら破断が生じたりしないのだろうかということだ。そこらへんも踏まえた上で設計されているはずだが、光景としては不思議な感じがする。
