1906年製の利根川橋梁。
この区間の開通は1907年8月27日。
複線化は、ずっと下って1992年9月21日である。
上記衛星写真に写っているのは、左が旧来の橋梁、右が増設部分である。

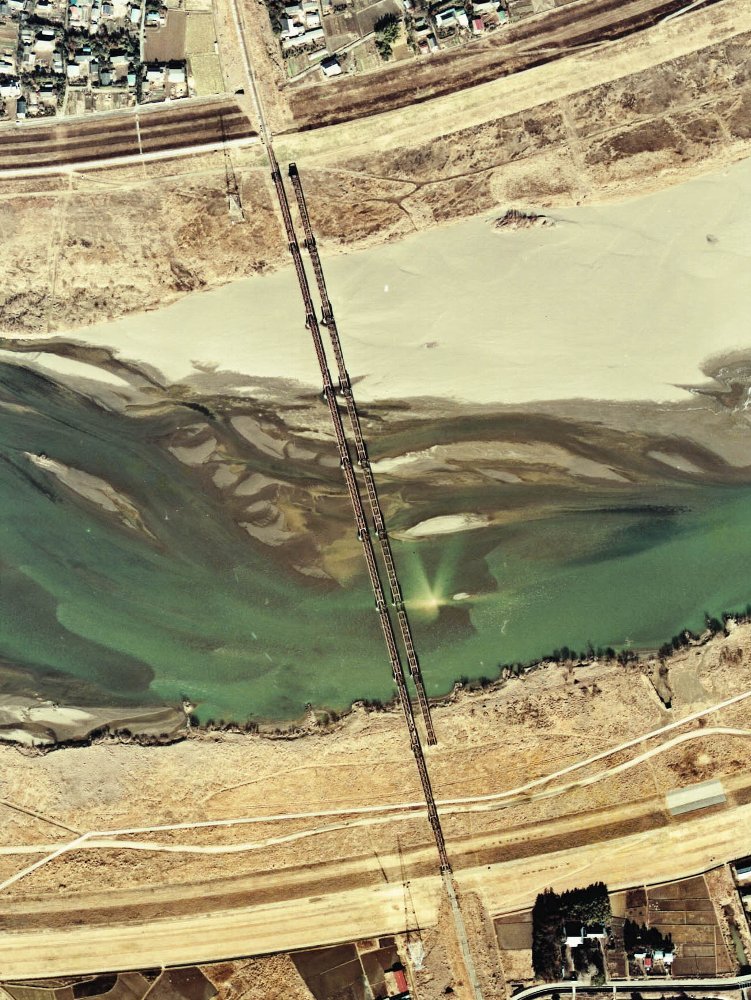

ここに、1974年度撮影の航空写真を持ってきてみる。

なんと、複線化の18年も前に既に橋梁の工事は進められていた!

・・・などということはもちろんなく、右側の桁が
表題のアメリカン・ブリッジ製のプラットトラスの生き残りである。

開通時、ここには8連のプラットトラスが架けられた。
その後、1961年2月11日に200ft10連の現在線(画面左)が開通し、休橋はお役ご免となった。

いちいち見せないが、昭和55年度撮影のものにも、
昭和61年度撮影のものにもまだ写っている。
平成2年度撮影のものにて、ようやく姿を消している(橋の前後で複線化工事中)。



一番上の衛星写真でわかるとおり、現在線は連続トラスである。
本流部分でスパンを長くしており、常磐線利根川橋梁の緩行線複線ワーレンように、
スパンの変化する部分で橋高が拡大している。

撤去された橋の銘板等は、どうするのだろうか。
ただの鉄屑となり、再利用されるのだろうか。
